這篇文章我們來和大家聊聊當今汽車制造中一些先進、智能的生產工藝技術，以及掌握這些技術的企業在實際產品設計的中的運用實例。

汽車制造主要包含四大工藝：沖壓、焊接、涂裝、總裝。這四大工藝在目前的汽車制造中都處在一個需要快速革新的時代，比如超高強度鋼、鋁合金、碳纖維、玻璃纖維等新材料對沖壓成型工藝帶來的挑戰，新材料對連接工藝帶來的挑戰、新材料連接之后對防腐、密封、噴漆帶來的挑戰、工業4.0對總裝效率帶來的改善。

隨著排放和能耗的法規越來越嚴格，汽車輕量化設計成為必然趨勢。當然汽車輕量化的設計帶來的不僅僅只是油耗和排放物的降低，還能改善動力以及操穩性能，也能帶來安全性的提升。

新型低密度材料在汽車制造中的應用是目前汽車輕量化設計中最有效的手段，比如超高強度熱成型鋼、鋁合金、碳纖維等，新材料的應用也伴隨著新的沖壓成型工藝的出現。比如超高強度熱成型鋼的出現，讓近幾年的熱成型工藝逐漸成熟。而隨著輕量化設計的深入研究，以通用系、德系等為代表的為數不多的幾家技術實力深厚的企業讓熱成型材料在輕量化設計的應用中做到了更精細化，比如熱成型TRB（不等厚壓制熱成型板）、TWB（激光焊接不等厚熱成型板）、PATCH（兩塊熱成型焊接一體成型）熱成型板的應用，這些新材料技術應用在車身性能關鍵區域既能提升車體性能，也能有效的降低車身重量。比如別克新君越和雪佛蘭邁銳寶XL在B柱、雪橇板、前壁板前橫梁等處運用到了TRB和PATCH，相比采用一整塊等厚度熱成型板，重量可以降低20~30%，同時還能保證性能達到目標值。

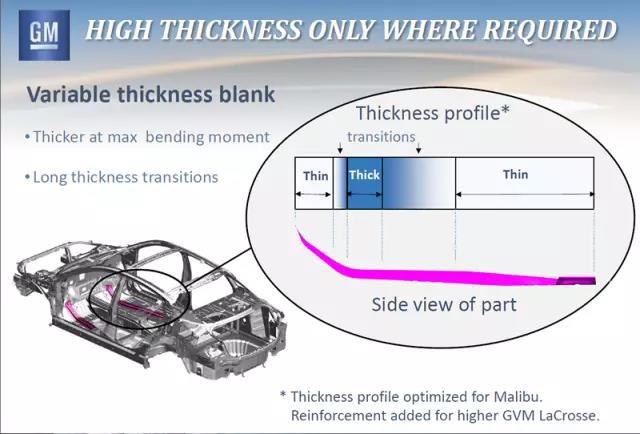

超高強度熱成型PWT板應用在新君越的雪橇版上

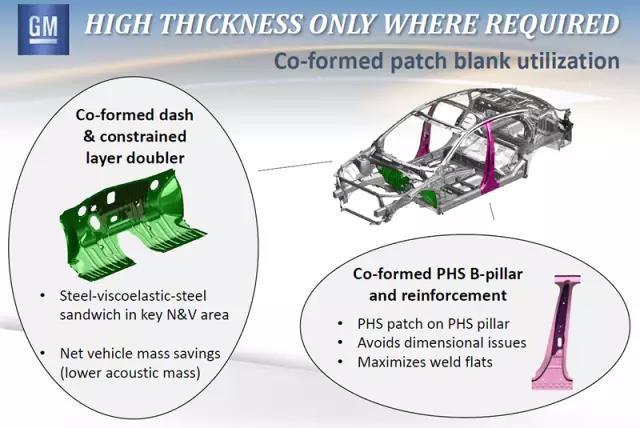

超高強度熱成型PATCH板的應用在新君越的B柱和前壁板前橫梁上

不等厚度壓制或者激光拼接的板材在普通鋼材總的應用也很多，它也是汽車輕量化設計中的優秀案例，這種技術的運用要求汽車工程師有很高的設計能力，以及企業掌握較高的仿真技術、制造精度要求，雪佛蘭在邁銳寶XL上就做過諸多的實例運用，它們給邁銳寶XL的輕量化設計帶來了明顯的減重貢獻。

這一代邁銳寶XL和新君越在動力性能、燃油經濟性、操穩性能方面有了明顯的提升，很大一部分功勞要?dú)w于整車輕量化的設計。

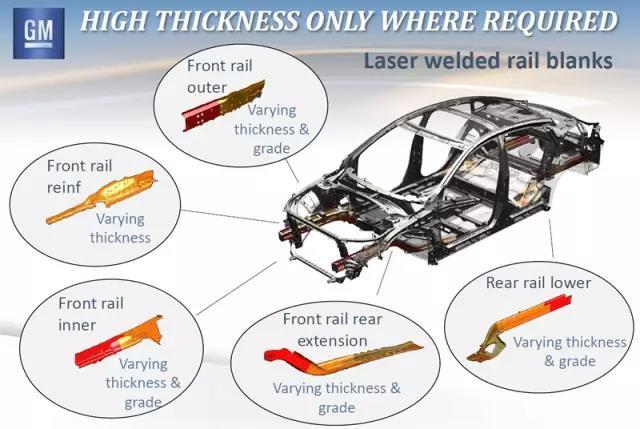

邁銳寶XL上大量的激光焊接不等厚板材的應用實例

近幾年，鋁合金在汽車輕量化設計上的運用被企業和媒體都宣傳的很多，但是實際真正掌握了鋁合金車體零件的設計、成型工藝的廠家并不多，也僅有以通用為首的美系、奧迪、奔馳為首的德系掌握了各系鋁板的零件設計和成型工藝，包括鋁合金的鑄造、擠壓、冷沖壓和熱處理工藝技術等。其中通用在凱迪拉克CT6上對鑄造鋁合金結構的實用可以被當作目前行業應用的一個典范。

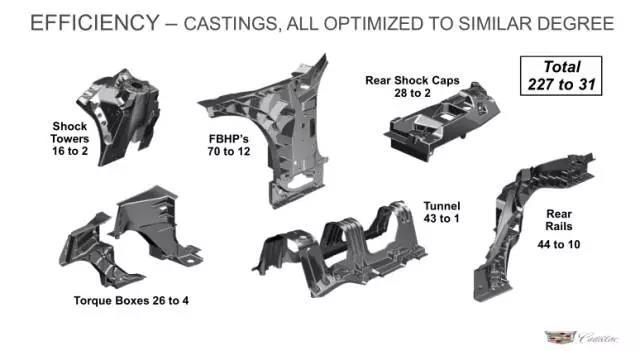

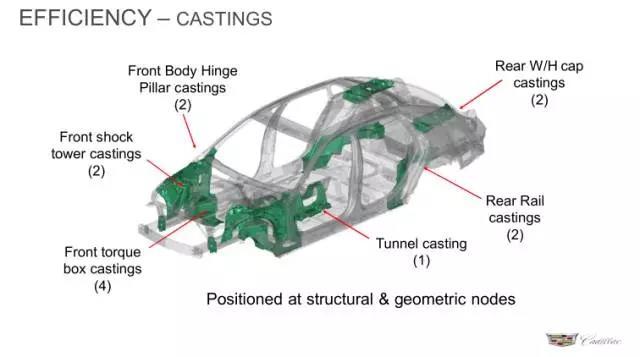

CT6對前后減震塔座、A柱立板、后縱梁等采用了鑄造鋁合金的集成模塊化設計，這種設計既提升了車身局部剛性的同時，還有效的實現了輕量化的設計。CT6車身上這樣的輕量化的集成模塊化結構多大十幾處，將常規227個鋼制零件的數量變成了31個鑄造鋁合金件，模塊化的設計還能降低了零件管理成本，縮短了焊接的工時，提高了生產的效率。

鋁合金，碳纖維，超綱強度鋼材、普通鋼材，因?yàn)槭艿讲牧蠠崴苄缘牟町愑绊懀瑢?dǎo)致傳統的焊接技術無法用于他們之間的連接。而此時一些技術深厚的廠家就開發出來車身冷連接技術，比如SPR（拉鉚）、FDS（高速旋轉螺接）、結構膠鏈接等。他們被大量應用在鋼鋁連接、鋼和碳纖維，鋁和碳纖維的連接等。而掌握這些技術的也僅有目前推出過鋼鋁復合車身（實際上并沒有所謂的全鋁合金車身的車身）的一些廠家，比如通用、福特、捷豹路虎、奧迪、寶馬等。

相比傳統熱連接，冷連接中的結構膠連接、SPR等還可以讓連接區域受力更均勻，對提升車身結構的強度、疲勞、耐久性都有益處，對車身被動安全性也有一定提升。

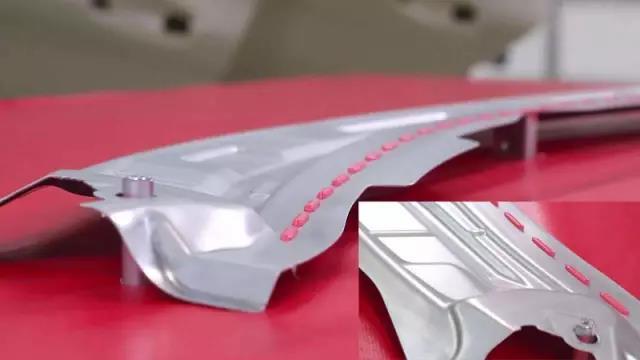

結構膠

在結構膠的應用上，通用在全球車企中處于領先地位，以CT6為例，結構膠的使用是目前量產車之最，長達312米。在剛上市的全新一代探界者的下車體上，結構膠的使用也達到了82米。結構膠作為冷鏈接技術有著非常多的優勢、比如可以讓結構實現輕量化的設計。 傳統電焊機需要一定的焊接操作空間，需要在結構設計時預留較大的焊接尺寸和必然空間，而結構膠對連接操作空間要求較小，可以簡化連接區域結構，所以對輕量化設計也有一定促進作用。比如結構膠連接時，因?yàn)檫B接區域受力更均勻、可以改善連接區域結構耐久性、疲勞性，增強結構剛度和強度，對車身安全性也有一定的提升。比如還可以取代傳統熱連接或者與熱連接工藝協助提升結構疲勞耐久等，而據陶氏化學這些結構膠的專業提供商給出的實驗數據來看，結構膠和點焊工藝同時使用時，可以將該區域的抗疲勞性能提升2倍。

當然，在新材料和傳統材料的熱連接上，部分技術先進的企業也攻克了鋁合金在熱連接過程中的熔融問題，比如通用開發了全球領先的鋁點焊技術。為了改善焊接車身外觀件的鍍鋅蒸汽飛濺問題，通用開發了全新的遠程鍍鋅激光焊接技術，這項技術可以提升焊接效率3~5倍，減少50%焊接操作工位。目前這兩項熱連接技術的專利均屬于通用。

等離子釬焊、激光釬焊、Arplas（阿普拉斯）焊接等技術也被通用和德系部分國際一線廠家掌握，并且運用在了新產品上。

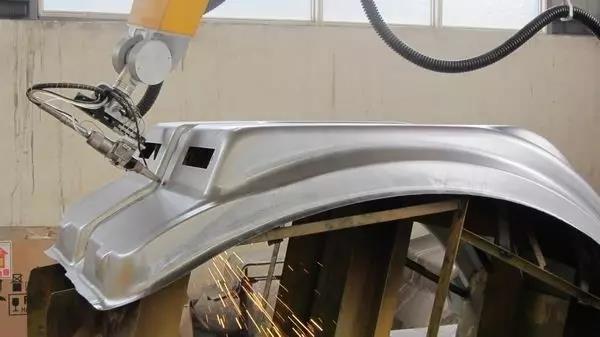

激光釬焊

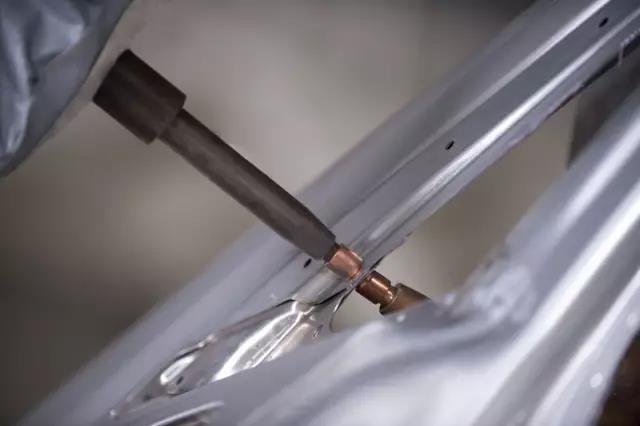

凱迪拉克CT6的鋁電阻點焊

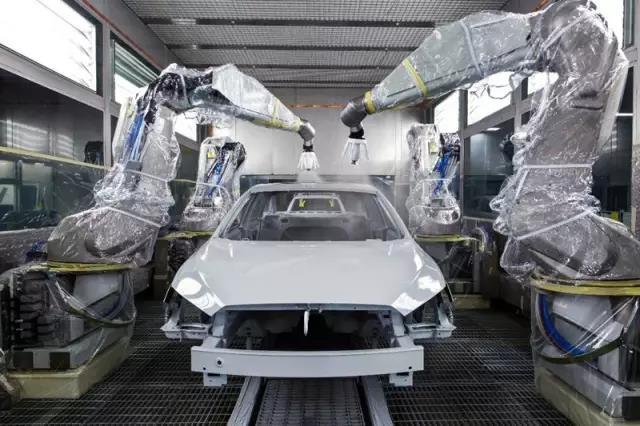

涂裝是檢驗一座工廠是否環保的照妖鏡，油漆以及液態涂膠的揮發制或多或少存在一定的污染性，這就要求工廠的工人穿戴整齊的防靜電服和防護口罩，工廠的排放也需要做特殊的廢氣處理，所以大煙囪成為了涂裝車間的標志性特征。而現在一些先進的智能環保級工廠已經實現了高度自動化的機器人噴涂作業，比如上汽通用的金橋工廠、通用武漢二工廠、捷豹路虎的常熟工廠等。而且目前通用的這兩座工廠通過采用干式文丘里、高效廢氣處理系統等行業先進環保設備，大幅降低VOC有機揮發物的排放，讓涂裝車間幾乎實現了污染零排放，傳統的混凝土高煙囪在這兩座工廠的涂裝車間也成為過去式，達到了世界級環保水平。

自動化噴涂技術改善了生產效率的同時，也能改善了噴涂質量，提升了防腐和NVH相關性能。比如為了改善地板的震動和噪音，需要在地板上設計阻尼墊，過去傳統的阻尼墊都是瀝青材質，只能通過人力操作。而現在新的液態可噴涂隔音墊LASD的出現讓噴涂完全實現了自動化，而且LASD更環保，與傳統瀝青阻尼墊相比隔音、減震效果也增加一倍。這樣的先進噴涂技術已經被上汽通用引入到了上海金橋和武漢二工廠等先進工廠中。

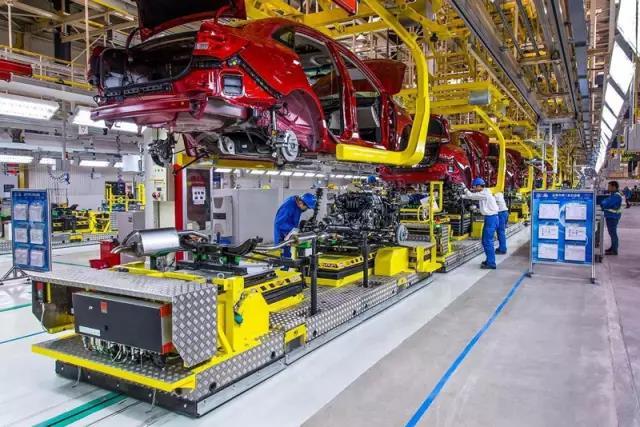

總裝工藝技術的好壞是最能評價一座工廠生產智能化以及生產效率的地方，現代工業級以太網的應用讓一些汽車工廠達到了智造級水平，大大提升了生產的效率，改善了車間生產的柔性，讓同一間總裝車間可以適應多款車型的生產。

目前在國內，通用的金橋工廠和武漢二工廠因?yàn)楣I(yè)級以太網的應用以及大規模自動化機器人設備的使用，已經達到了智造級水平，一間總裝車間的柔性可以拓展到適應7款不同車型的生產，總裝效率也將傳統每小時生產25臺的效率提升到65臺，提升效率的同時也節約了廠房、土地以及生產設備的投入。

工業級以太網在總裝技術中的應用，還有一個重要的特點就是通過智能物聯網系統可追溯總裝過程中的每一個關鍵螺栓、螺母等緊固件的扭矩信息，構建起世界級數字化裝配體系，讓每一輛車的裝配環節都可實現自動化監測、追蹤以及后期產品售后管理，為生產和售后管理提供了快速查詢的數據庫。
