蓋世汽車訊 據外媒報道，美國專利商標局授予了蘋果三項泰坦項目專利，其中兩項關鍵專利涉及LiDAR系統。第一項專利是使用機器學習來預測激光雷達數據，其中機器學習技術目前正在蘋果的自動駕駛訓練車輛中使用；第二項專利為在自動駕駛汽車上啟用LiDAR檢測；而第三項專利為多級主動懸架執行器（multi-stage active suspension actuator）。

蘋果泰坦項目概念圖（圖片來源：patentlyapple.com）

使用機器學習預測激光雷達數據

據蘋果稱，車輛會使用光檢測和測距傳感器來檢測附近的環境。自動駕駛汽車可以使用lidar傳感器確定道路上的物體或其他車輛，以確定要執行的適當駕駛行為。自動駕駛車輛還會采用附加傳感器，例如光學傳感器（攝像頭）或雷達傳感器，以確定附近環境的其他信息。盡管lidar傳感器能夠以機器學習算法或決策系統可解釋的形式感知環境信息，但目前它比現有的攝像頭或雷達傳感器速度更慢。

攝像頭或雷達傳感器可以捕獲圖像幀或雷達數據幀，且捕獲速率比lidar傳感器更快。因此，自動駕駛車輛可以利用來自攝像頭或雷達傳感器的圖像數據或雷達數據，從而補充來自lidar傳感器的激光雷達數據。自動駕駛車輛可以讀取圖像數據或雷達數據以確定附近環境中的物體。將圖像數據、雷達數據和lidar數據結合，可以使自動駕駛汽車能夠更全面地了解周圍環境。而用于機器學習和信息的lidar數據比圖像數據或雷達數據更穩健，因此訪問額外的lidar數據的速率要高于lidar傳感器的捕獲速率。

蘋果所獲專利包括使用機器學習預測車輛lidar數據的系統和方法。在一些實例中，車輛可具有一個或多個傳感器、光檢測和測距傳感器以及l(fā)idar預測系統。所采用的一個或多個傳感器包括光學傳感器、雷達傳感器或都有，并被配置為捕獲特定視圖的傳感器數據。lidar傳感器預測系統會被配置為捕獲特定視圖的lidar數據。lidar預測系統包括預測模型，并被配置可生成預測性lidar幀，采用的方式是將預測模型應用于傳感器數據，而這些數據由所采用的一個或多個傳感器獲取。此外，lidar傳感器預測系統還可向外部系統發送預測的lidar幀。

在其他實施例中，還展示了一種用于生成預測lidar幀的預測模型的方法。該方法包括從一個或多個訓練車輛接收多個位置的多個lida幀，其中多個lida幀會指出不同位置的多個物體。

該方法還包括從一個或多個訓練車輛接收來自其他車輛的一個或多個傳感器的多個傳感器幀，從而確定多個位置。不僅如此，該方法還包括，基于具有來自一個或多個傳感器的多個傳感器幀的多個lidar幀，從而確定多個lidar幀的lidar數據點與來自一個或多個傳感器的多個傳感器幀之間的映射。

該方法還包括生成預測模型。基于lidar數據點與來自一個或多個傳感器的多個傳感器幀之間的映射，該預測模型可以將一個或多個傳感器的傳感器幀轉換為lidar幀。

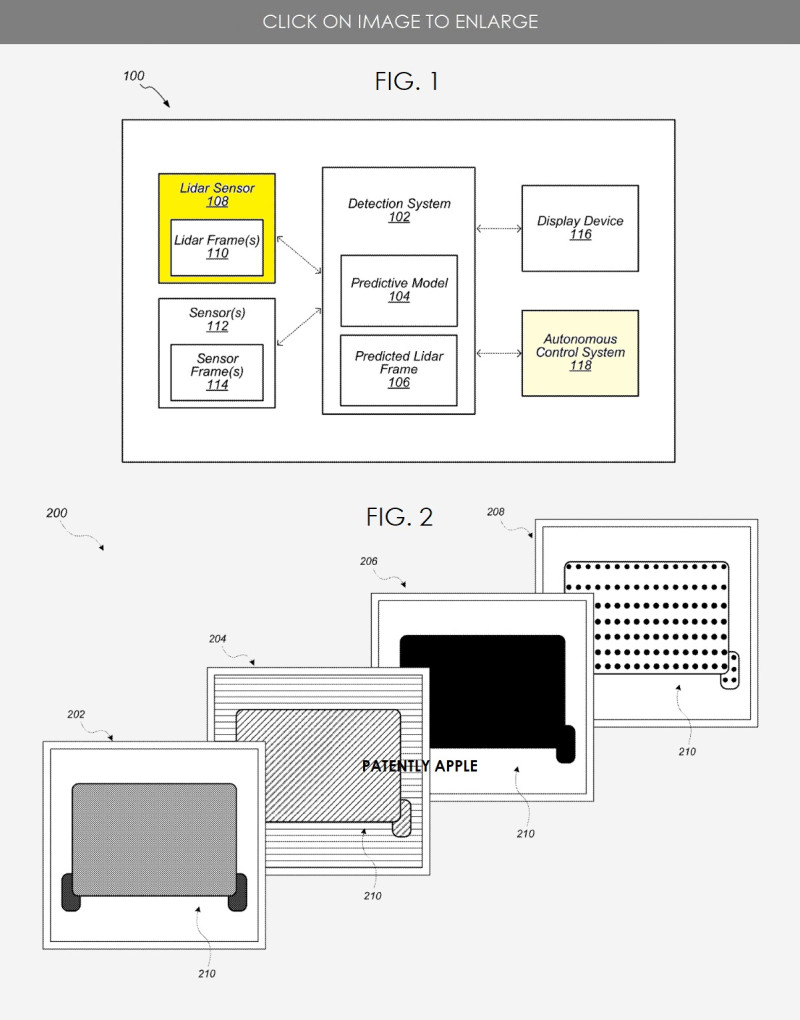

蘋果專利圖。圖1展示出具有一個或多個傳感器車輛的框圖，該車輛用于檢測其他車輛；圖2展示多個數據幀，用于檢測車輛或了解附近環境以實現自動駕駛。

蘋果專利圖1與圖2（圖片來源：patentlyapple.com）

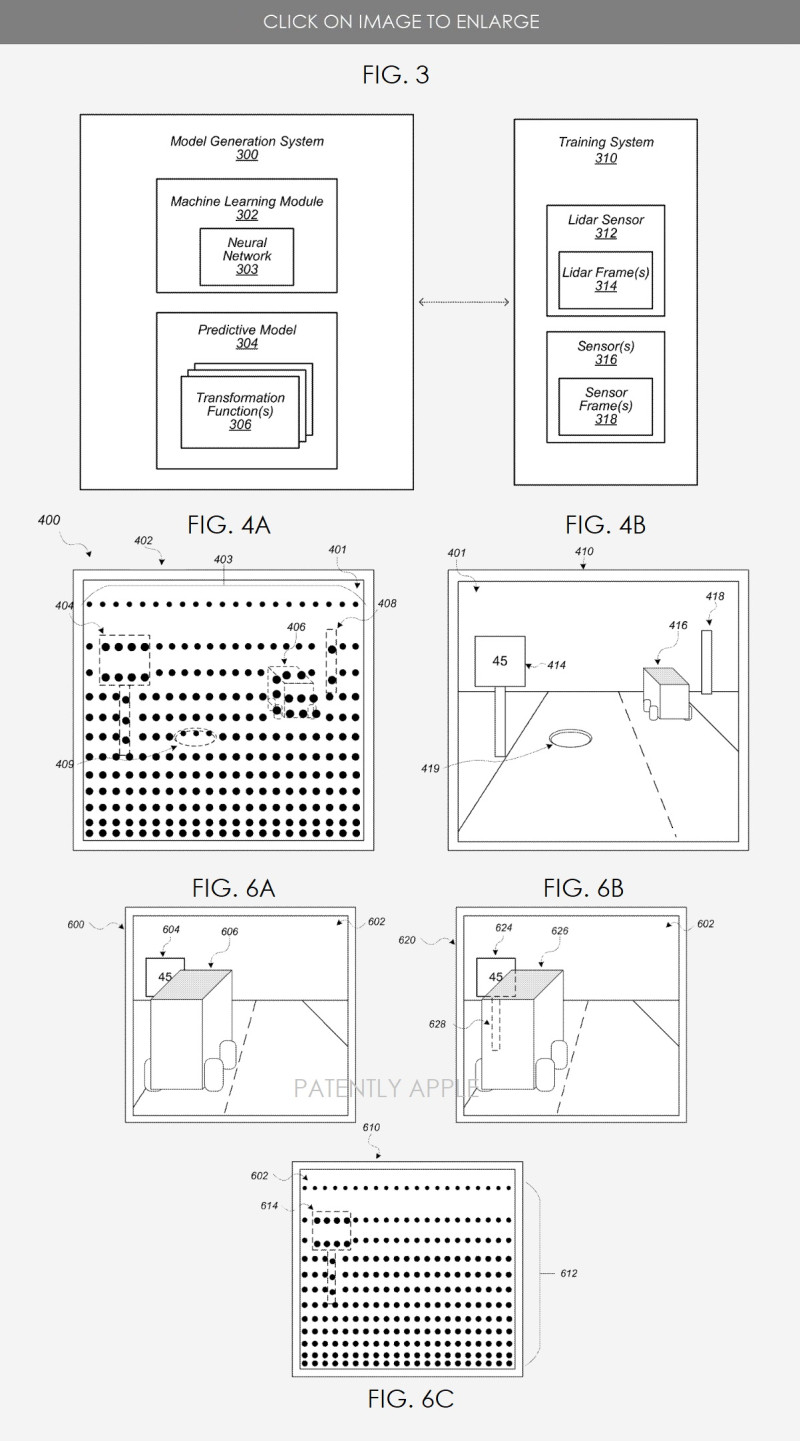

蘋果的專利圖。圖3展示了一種模型生成系統，該系統被配置為生成預測模型以根據一個或多個傳感器的一個或多個傳感器幀生成預測的lidar幀；圖4A-B展示了車輛捕獲的傳感器數據；圖6A展示描繪車輛阻礙道路標志的視圖的圖像幀；圖6B展示了由描繪環境的檢測系統生成的預測lidar幀；圖6C展示了基于指示道路標志的障礙部分的預測lidar幀生成的平視顯示。

蘋果專利圖3、4A、4B、6A、6B與6C（圖片來源：patentlyapple.com）

啟用激光雷達檢測

道路或道路標志涵蓋反光材料，例如反光涂料或附件，以通過反射光來提高其光學可見度。車道標記通常包括反光涂料和物理凹凸，以確保駕駛員即使在光線不足的情況下也能看到車道外邊界。車牌也采用反光材料，以更好地照亮車牌上的文字，以便其他司機和警察看清。

自動駕駛車輛采用了許多傳感器，這些傳感器在駕駛時檢測可能出現的障礙物。而這些障礙物可能包括沿著同一條道路行駛的其他車輛。道路上的車輛可由傳感器檢測，例如光檢測和測距傳感器或雷達傳感器。傳感器通常能夠通過確定lidar信號或雷達信號被車輛反射來檢測車輛。通過反射信號，傳感器可能不必可以確定障礙物是否是車輛。通過提高傳感器可檢測信號的可用性，傳感器可以更有效，從而可以提高道路上其他車輛的可檢測性。

蘋果所獲專利涵蓋了在車輛上啟用lidar檢測的系統和方法。在一些實例中，車輛可包括配置成發射光信號的光源、配置成（至少部分）基于多個反射器的接收反射光信號的接收器傳感器，以及控制器?？刂破骺梢员慌渲脼椋ㄖ辽俨糠郑┗诜瓷涔庑盘杹碜R別多個反射器的布置圖案，并（至少部分）基于布置圖案的識別來確定多個反射器耦合到另一車輛中。

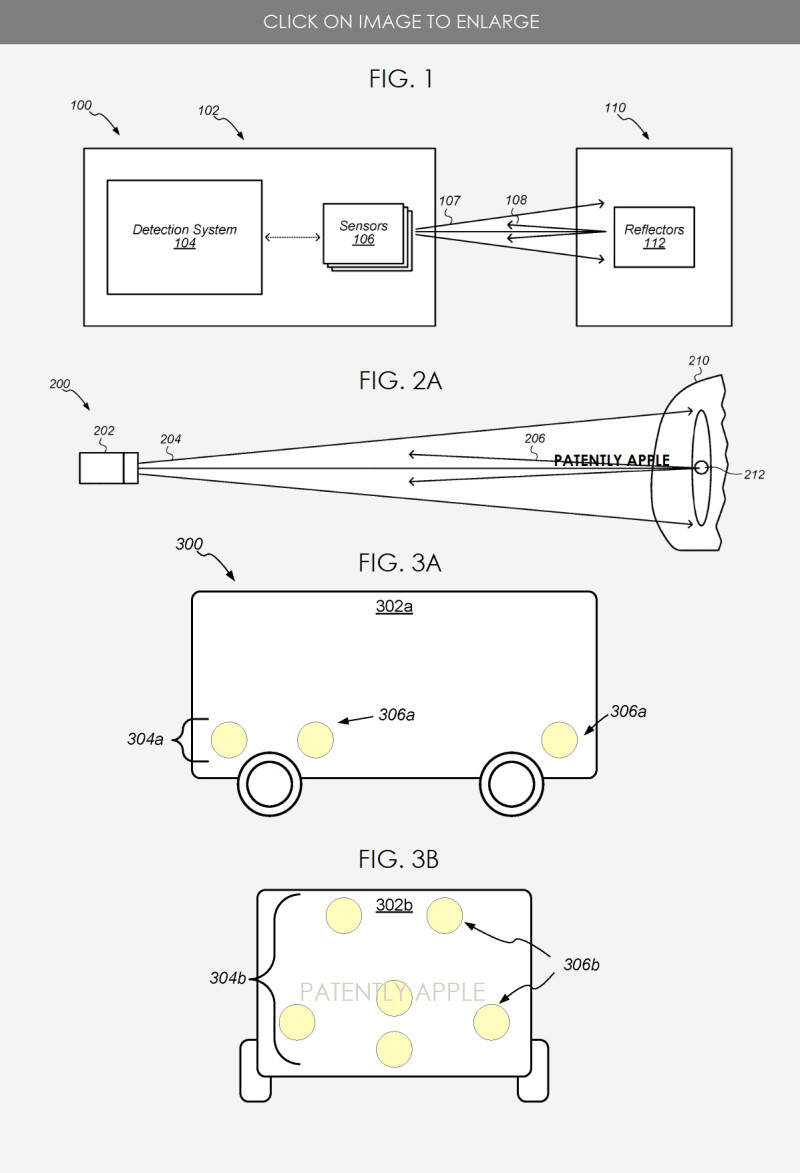

蘋果專利圖。下圖1展示了具有一個或多個傳感器的車輛的框圖，該傳感器用于檢測另一輛車；圖2a展示了被配置為向嵌入車輛中的多個反射器發送信號的傳感器的側視圖；圖3A和B展示了車輛的框圖，該車輛具有識別車輛多個方向的多個反射器的多個圖案。

蘋果專利圖1、2A、3A、3B（圖片來源：patentlyapple.com）

第三項泰坦項目專利為“多級主動懸架執行器”，用于車輛懸架系統，尤其是主動懸架執行器和帶有主動懸架執行器的懸架系統。
