汽車領域的操作系統正伴隨電子電氣架構的集成化而不斷演進。

2002年前，操作系統以簡單輕量為主要特點，被應用于低性能MCU中，其功能也僅限于簡單信號的處理；2002-2017年間，Classic AUTOSAR引入了RTE標準中間通信模型和標準BSW，操作系統開始在高性能MCU中得到應用；軟件定義汽車的浪潮下，CarOS的市場空間將愈發廣闊。

2022年11月15日，由蓋世汽車主辦，上海虹橋國際中央商務區管委會、上海閔行區人民政府指導，上海南虹橋投資開發（集團）有限公司協辦的2022第二屆智能汽車域控制器創新峰會上，零念科技工程總監程宇昕表示，基于行業痛點，零念科技提供符合SOA架構、自主可控且經過全球多款量產車型驗證的車規級智能駕駛操作系統與配套中間件服務，為智能汽車和智能駕駛提供自主可控、高度可擴展的基礎軟件平臺和定制化解決方案。

零念科技工程總監 程宇昕

今天的議題是智能汽車操作系統的演變，零念是基于SOA架構提供車規級軟件中間件和工具鏈的公司，講到操作活動和中間件，先簡單回顧一下操作系統演進的過程。

操作系統演進歷程

未來十年，我們在汽車領域需要一個什么樣的軟件操作系統？這是一個很開放性的話題，也是最近很多同仁們共同討論和演進的話題，這個話題特別大，但是比如操作系統需要的核心特性，比如開放性、可擴展性、高安全性、面向服務的特點則是大家已達成的共識性技術要求。

2002年，OSEK操作系統標準提出，旨在向?qū)崟r性和兼容性達到一定的平衡，這個標準出來之后，大量Tier1開始將自己的標準引入到產品中，但還是沒有解決應用層和操作系統，尤其是實時系統解耦的問題。

到了2011年，針對OEM的應用層開發需求，CP AUTOSAR得到廣泛應用，CP AUTOSAR為軟硬件解耦帶來革命性的變化。2017之后，面向服務或者更高階的需求被提出，面向服務的架構偏偏是CP AUTOSAR的缺陷，這一情況下AP誕生了，從而引入了面向服務和更多高階SOA的架構。

我們看來，AP是對CP的補充，而非完整的替代。在未來的HPC和區域控制器更高融合性的架構下，如何融合CP和AP共同的特點，從而更好地保證汽車高級功能的引入，保障信息安全與功能安全，這些都是未來OS發展的重點方向。

軟件架構的發展方向

接下來具體介紹軟件架構的發展方向，高階功能應用正慢慢從傳統的IT行業/AI行業向汽車行業引入，直接推動車規級芯片的發展，像英偉達、地平線，SOC架構的高階算力芯片快速走入市場，帶動域控架構的發展。

底軟方面，剛才也提到了AP的發展，包括Linux在汽車領域的引入，這些都帶來了結構性的整體變化，從零念科技的角度看，我們的專注點還是在中間層，我們希望利用中間件這個方向，能夠為軟硬件解耦、操作系統的使用、綜合使用、跨域使用等提供更好的解決方案。

除了中間件解耦，安全性仍然是目前自動駕駛域最大的挑戰，智駕安全性的頻發是L3或者L4落地的最大瓶頸。講到操作系統安全性，其問題的表現和原因為何？可能綜合起來有以下幾個方面的影響：第一，缺乏Failed-Safety邏輯。傳統汽車領域強調功能安全，建立了完善的系統分析方法論，會有失效、診斷、保障、冗余備份等各種各樣的系統邏輯來保證安全，而現在進入跨域和智駕領域之后，行業在這方面的思考和布局都不是很充分。

第二，系統資源的無序搶占甚至造成系統死鎖，這也是安全的根本瓶頸，尤其在SOA架構所帶來一致性的挑戰，偶發的無序搶占和系統鎖死都會導致系統崩潰。第三，缺乏必要的安全隔離，單體的漏洞導致系統安全問題，我也是有十幾年CP經驗的工程師，在從業過程中，CP一直在不斷地迭代安全隔離的方法論，而轉入面向服務的SOA架構后，其安全隔離的方法論仍待更新。

第四，通信缺乏嚴格實時性和可靠性保證。第五，未知的極端案例，類似像障礙物識別過程中的未知極端情況等問題。第六，信息安全的問題，這一點已經耳熟能詳，尤其在歐洲對于信息安全方面是非常重視的，如何保障信息安全，其實很大程度上要從中間件層面切入，而不是在算法的層面，因為算法本身更關注于自己的具體功能。

前面的話題特別多，不可能每個話題都用很短的時間為大家展開，細數目前智能駕駛在安全性上的缺陷，是為了將話題專注在安全性、特別是實時性問題上。現實情況往往會引入高度復雜的任務流程，系統的安全在全鏈條下的面臨著許多相互依存、相互排斥的任務的挑戰。

相比過去，在域控制器的發展大勢下，信號的鏈路長度，跨系統MCU實時系統，SOC非實時的、或面向服務的操作方式，這三者構成了一個多學科、需綜合性考量的執行鏈路結構。因為其復雜性導致了研發團隊在整個安全方法論上面臨著巨大的挑戰。

再回到剛才的感知過程，如果將整個任務分組到計算鏈路當中，通過高精度的組織和安排滿足這些任務的相互依存性和延遲要求，這是確保系統的任務執行的必要性關鍵因素。

而確定性任務計算鏈可以妥善管理許多相互依存、相互排斥的任務，通過時間確定性確保系統的安全：

如果按照這樣一個計算鏈路過程和系統分析方法論，我希望可以在700毫秒完成40米的冗余剎車。并且要在系統設計的過程中安排一定的措施，保障700毫米的精確性，只有通過這樣精確的編排才能夠保證系統的可確定性，確定性才能最后安全的合理保證條件。

PowerD-Sch確定性調度中間件

針對這種確定性，現在已經有很多標準在行業內推出，零念科技在這個基礎上也做了很多嘗試和努力，我個人也研究了很多標準，希望可以打造一個既有安全性又不會破壞開放生態的融合性平臺。

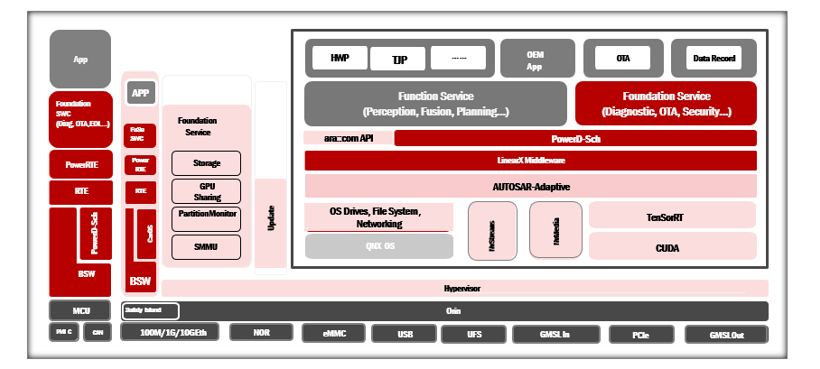

在MCU端，我們推出了一個PowerD-Sch軟件模塊，這是CP結構下類似CDD的軟件模塊，是充分基于CP的方法論實現軟件的移植嵌入和融合；AP側也設置了一個PowerD-Sch的軟件模塊，也是類似CDD，但屬于service的軟件模塊。

結合AP+CP兩端的軟件模塊，和標準通信中間件，我們就可以實現跨域的時間統一編排，保障任務執行鏈路的確定性和完整性。

圖片來源：零念科技

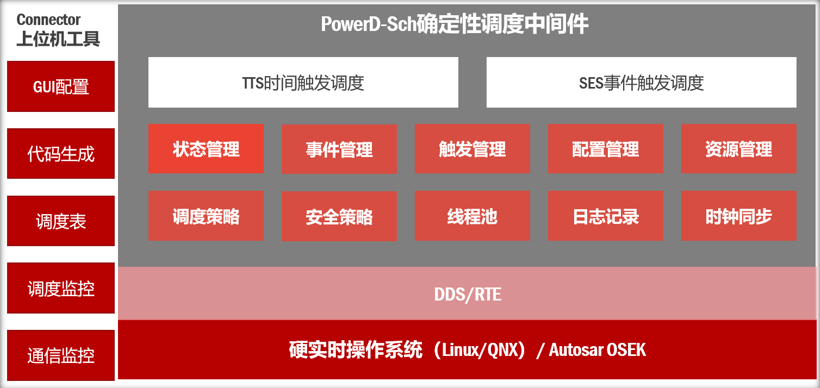

那么PowerD-Sch確定性調度中間件包含了什么呢？我們看下圖，首先包含了TTS時間觸發調度模組，用以將整個任務分組到計算鏈路中，而且在經過確定編排的時間內進行觸發，一旦有一些任務超時，就可以在可感知的狀態下進行應對，提供安全性保障。還包含SES事件觸發調度。

我們還考慮到兩種觸發調度的融合性，兩者的優先級和狀態都在統一service的監控下。下面挑幾個模塊具體說一下，首先是狀態管理，狀態管理當然離不開AP AUTOSAR的EM和SM，實際這個任務的狀態管理就是為了向EM和SM提供我們自己的輸入和輸出，能夠把目前有的接口和機制融合進來。

配置管理基于AP的方法論，希望通過Jason文件的方式，在運行過程中或者動態加載的配置信息，而不是靜態的，所以這套軟件中間件能夠更好的融合AP的方法論，這里會有一個配置管理的組件部分去做這部分工作。

資源管理針對的是一個普遍的行業痛點：目前在SOC領域，大家對于CPU內存等資源沒有一個統一管理、預分配的標準，沒有資源隔離，會造成一定的潛在安全問題。我們希望基于需要調度的可執行單元，提供資源的預分配和優先級管理，讓這部分形成一定的安全隔離，最終達到安全性的提升。

調度策略這方面，更多是為了優先級；安全策略是為了讓更多的調度符合功能安全的方法論，線程池更多是為了解決SOC側的并發性問題；而日志記錄和時鐘同步就是標準化的模塊了；最左側有一個上位機工具，這個主要是為了調度的統一編排管理。

我們自己也做了很多代碼生成和GUI配置信息生成的組件，還有一個靜態可觀察、用于review的狀態調度表，還設置了調度監控和通信監控模塊，以用于設計之后的驗證階段。這一套東西其實是完整的確定性調度中間件的解決方案，希望能夠為整個系統的安全提供必要的保障。

圖片來源：零念科技

面向服務的軟件架構

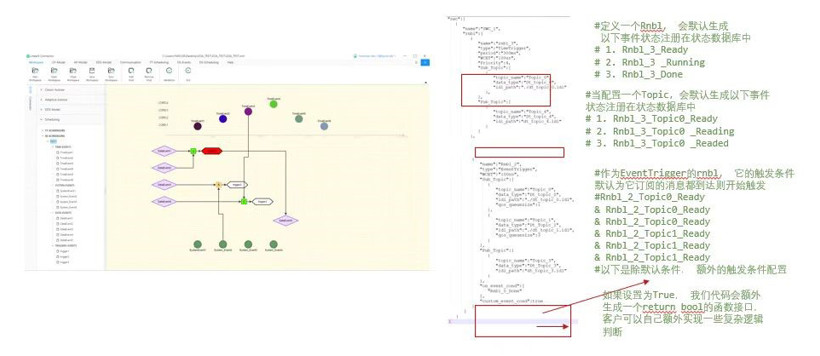

下圖是一個簡單的配置生成工具方法界面展示，最左側是如何配置時間、系統事件的時間點、前后順序、邏輯關系，可以組合一些事件和時間的因素（與/ 或），類似AUTOSAR的模型搭建過程，搭建完了以后就會很容易生成一個arxml文件，利用這樣一套工具，就可以在1-2個小時內完成軟件的系統迭代，然后在嵌入式軟件里進行API的修改，整套東西就跑起來了。

圖片來源：零念科技

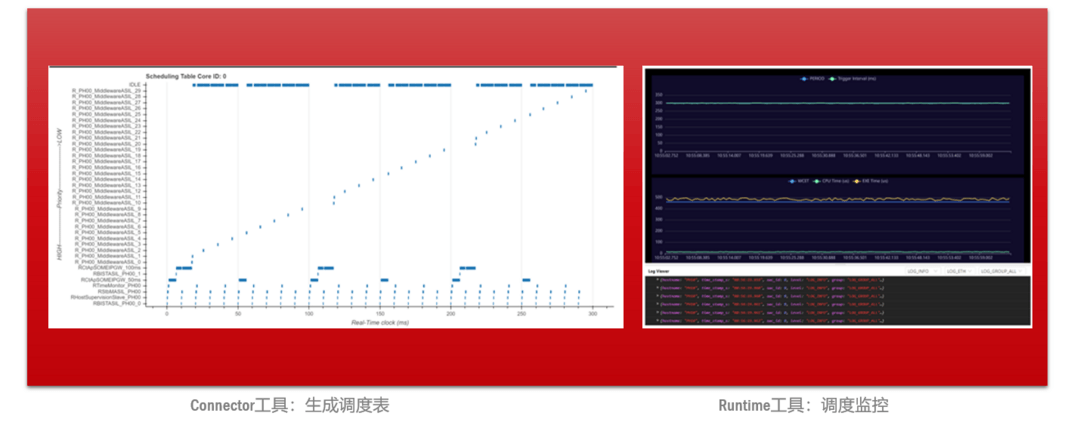

下圖左是調度表，可以看到有很多的可能性單元，在一個系統迭代完之后，這個調度表會檢查在編排過程中間是否有問題，甚至可以調優，如果你一直用一些Default的方式，這個調度表就可以按照可容許的時間線，所有的東西都盡量錯開去運行，保障不會發生無序鎖死的狀態。

能夠看到經過優化之后，它有一條完全錯開、直線上升的線程，不會有任何的執行單位處在相互交錯的狀態。最右側是一個上位機工具，叫Runtime，用以檢測運行結構和編排的狀態是否一致。

圖片來源：零念科技

我們這套工具的核心優勢在于，第一，確定性執行。我們做過很多時間片的優化和系統優化的工作；第二，更廣泛的多核異構。不僅在SOC側，在傳統的MCU側也有布置，能夠在不同芯片之間形成聯系；第三，高安全的SOA通信；第四，支持仿真和虛擬化；第五，功能安全/信息安全策略。

零念科技About LinearX

零念科技成立于2021年，專注于智能駕駛平臺軟件，尤其是安全領域的開發，聚焦于自主研發的中間件技術，我們的工具鏈和整套中間件軟件，都是團隊技術不斷迭代而來的，這種可靠性、安全性、實時性的互通是最核心的價值。

雖然成立時間不長，但是因為專注于行業內缺少穩定解決方案的方向，我們已經獲得OEM和Tier1的諸多定點項目，能夠在量產系統中提供自己的這套方案。

零念科技不僅有自己的產品，也會提供中間件和底軟服務，包括跨域通信，本著初創公司的開放態度為行業提供定制化的服務與工作。應用層方面，尤其擅長調度和量產功能安全的服務，提供全流程化的工具鏈，零念科技將持續提供專業、可靠、安全的產品和服務，為整個行業貢獻自己的力量。

（以上內容來自零念科技工程總監程宇昕于2022年11月15日由蓋世汽車主辦，上海虹橋國際中央商務區管委會、上海閔行區人民政府指導，上海南虹橋投資開發（集團）有限公司協辦的2022第二屆智能汽車域控制器創新峰會發表的《CarOS的進化之路--一場安全性與靈活性的博弈》主題演講。）
