申請技術丨電子保險絲eFuse NIV3071

申報領域丨車身及內外飾

獨特優勢：

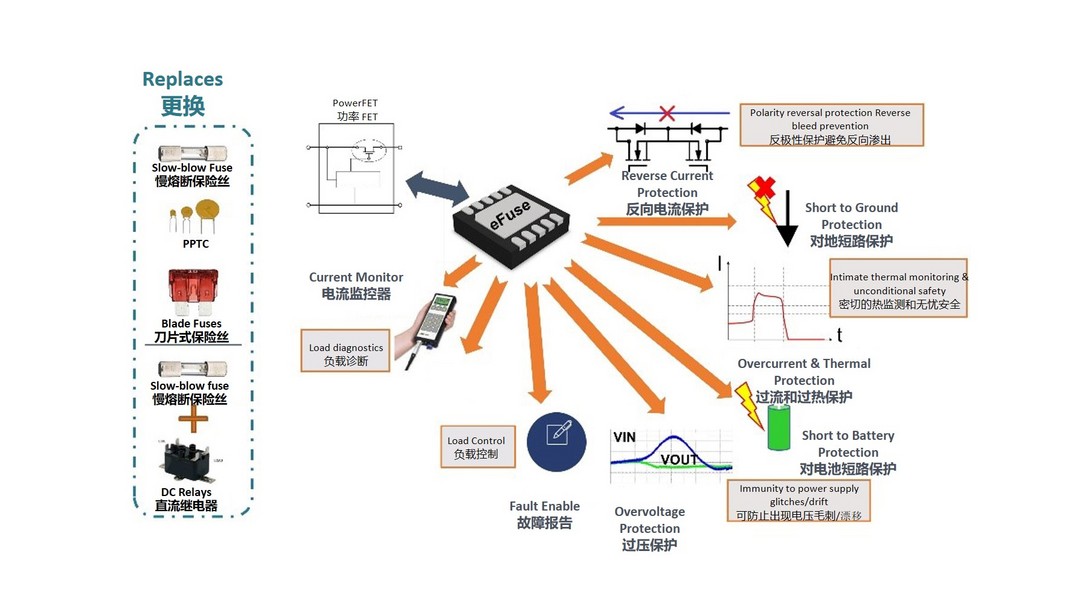

NIV3071采用 6x5 mm 封裝，與機械繼電器和熔斷器等傳統解決方案相比，大大減少了所需的電路板面積。與這些傳統解決方案相比，eFuse 在發生故障時無需更換，因?yàn)槠浔Ｗo(hù)功能將同時保護器件和負載，從而在整個車輛中實現分布式區域控制架構。該器件有兩個版本：鎖存型和自動重試型。如果發生故障，鎖存器件將鎖閉，直到通過切換 EN 引腳或功率循環發送命令為止。自動重試器件將等待 3 ms，如果進入熱關斷保護，則會等待足夠冷卻芯片的時間，然后再嘗試重新導通。 在發生故障時，其短路響應時間非?？?，僅為 6 s。與傳統保險絲相比，這分別降低了峰值電流和功耗，對任何相關線束的峰值電流和額定功率都有益。此外，快速響應時間可防止輸入電源電壓驟降，從而保護任何安全攸關的負載以及使用同一電源的其他負載。 NIV3071 由四個集成通道組成，可以獨立驅動，也可以并聯在一起，這在汽車應用中非常有利，因?yàn)橥ㄟ^(guò)一個器件即可保護 ECU（電子控制單元）中的 48 V 和 12 V 負載

應用場景：

汽車車身控制模塊， 配電箱， 汽車分區控制器， 負載/線束保護， 汽車中低功率負載， 通用高壓側負載開關， 功率放大器保護

未來前景：

隨著汽車中融合越來越多的技術，為確?？煽窟\(yùn)行和防止損壞，對于電路保護的需求也隨之增加。電路保護在汽車中尤為重要，因?yàn)殡姵氐碾娏髂芰ψ阋云茐木艿碾娮釉?。盡管傳統保險絲提供了一定程度的保護，但現代電子保險絲具備更高的精度、更大的靈活性和更豐富的功能，顯著提高了保護水平。如果將車輛系統劃分為不同區域，則可以在系統內級聯電子保險絲，提供整體保護以及子系統保護。例如，在先進駕駛輔助系統 (ADAS) 域控制器中，可以在電源和主系統之間連接主保險絲，而次級保險絲可以用于保護系統外設，如外部安裝的超聲波停車輔助傳感器單元?，F(xiàn)代汽車中的線束是一個復雜的子系統。一旦車輛組裝完成，線束的更換成本高且操作困難，因此保護至關重要。線束連接著許多耗電設備（風扇、車窗電機、空調、其他執行器）。通常在這些系統前會使用保險絲，從而保護線束免受過大電流的影響。隨著汽車市場的電氣化趨勢不斷升級，且 48 V 系統越來越普及，NIV3071 在汽車應用中具有諸多優勢。
