一、變堵為疏

這個故事可以從四千年前說起。

面對威脅生存的洪水，人們最初的想法是堵。費時費力，卻不見成效。

直到遇到了大禹，他引領著人們，將洪水沿著精心設計的河道疏導歸流入海。

平定洪水之日，他成為了華夏王朝當之無愧的奠基者。

二、危機再現

光陰荏苒，如今人類面臨著氣候變暖的威脅。為此，我國政府做出了“2030碳達峰，2060碳中和“的莊嚴承諾。為了實現這一目標，低碳清潔的新能源汽車得到了快速發展，而作為核心技術的電池決定著新能源賽道上的名次。為此，各大新能源廠商爭相提出自己的電池體系設計方案，而作為新能源汽車核心要素的安全性能，仍然是新能源汽車的一大痛點。如今，車庫自燃，碰撞起火，充電冒煙，乃至爆炸等新聞仍不時出現，可以說，新能源汽車發展瓶頸就在安全問題，起火甚至爆炸，是如今的新能源汽車最大的危機。

三、“大禹電池”

時間來到2021年，另一位“大禹”，面對著新的危機，再次橫空出世。

大禹電池技術，是長城汽車潛心多年研發的動力電池體系先進解決方案。正如名字繼承了大禹的思想，大禹電池技術不再拘泥于電芯本身的安全性能，而是將關注點提升到汽車整體，用“疏導“取代單純”阻燃“，一方面通過材料設計提升電芯本體的阻燃性能，另一方面將氣火流按照設計通道安全疏導出電池包外，為新能源汽車電池包的安全設計點亮了“控+導=通”的全新思路。

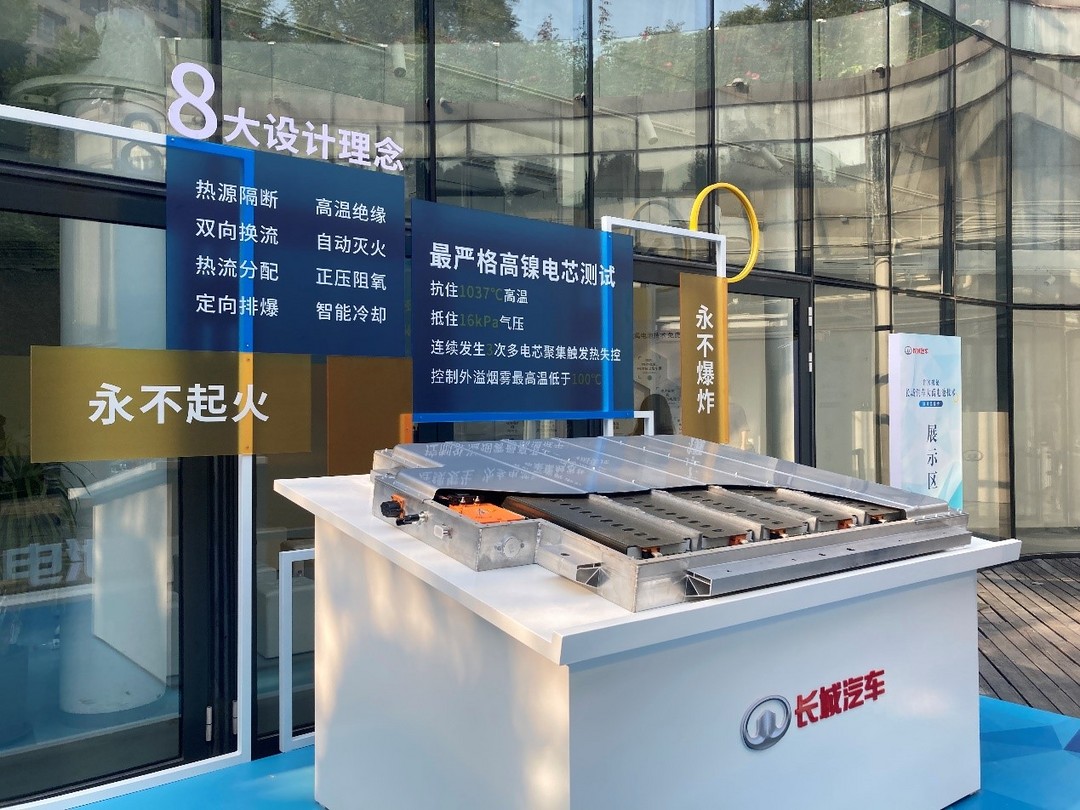

為確保了電池包的絕對安全，大禹電池技術團隊采取了如下八大核心技術，來實現“在電池正常生命周期內永不起火、永不爆炸“的偉大目標：

1、熱源隔斷

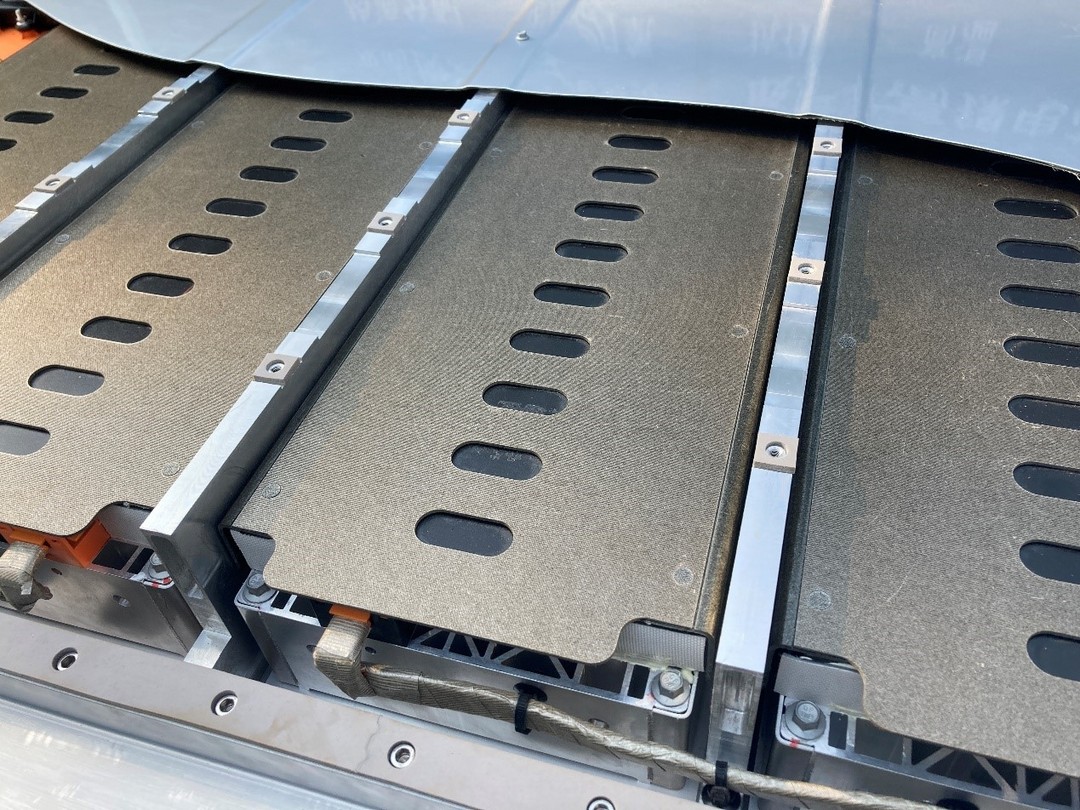

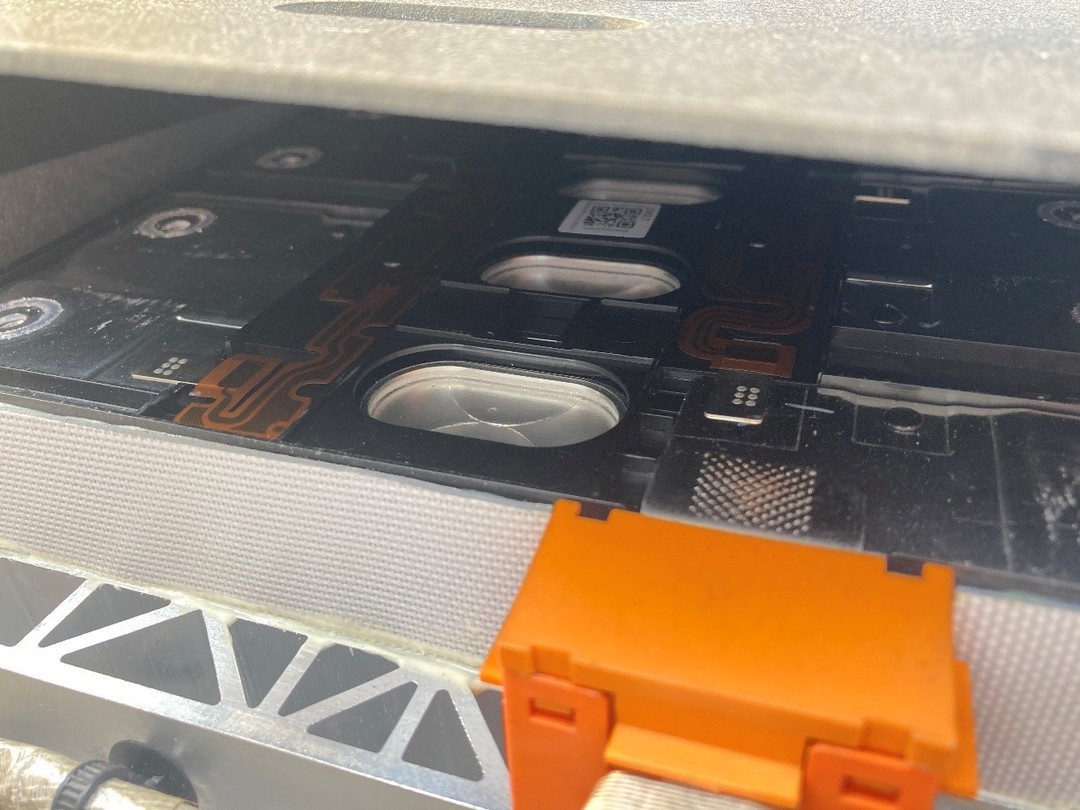

如果某一個電池出現了發熱乃至起火，最需要的措施就是將其與其他電池隔絕開。大禹電池技術所有電芯之間均采用長城汽車全新開發的雙層復合材料，既能隔離熱源，又耐火焰沖擊，將傳統氣凝膠不耐沖擊的痛點一舉突破。此外，根據不同電芯材料體系，可以設計不同的雙層復合材料，來解決電芯膨脹的空間需求。上升到模組層面，每個模組間的高溫絕熱復合材料，可阻止火焰沖擊和長時間傳熱傳導，并設置帶定向排爆出口的防護罩，快速排出高溫熱火流，再次確保了電芯及模組層面的安全。

2、雙向換流

當電芯產生的氣火流被排除出模組后，大禹電池技術通過對多種類換流通道設計方案仿真模擬，實現換流強度和比例的精準化設計，有效控制熱源按預定軌跡流動，減少對相鄰模組的熱沖擊，可以避免再次引燃。

3、熱流分配

大禹電池技術團隊可以對氣火流在不同結構通道內的分布進行精確計算與調控。這得益于團隊在燃燒模型、熱力學與流體力學擬合仿真、沖擊強度和壓力計算等虛擬技術應用方面的深厚造詣。熱量可以被迅速而均勻地從各種通道中排出，熱流分配技術功不可沒。

4、定向排爆

隨著氣火流在通道內的流動，如何安全快速引導排出是電池包安全的關鍵因素。難點在于通道內壓力和流量均勻化調節，來實現熱量和氣火流的均勻流動。大禹電池技術團隊通過精確設計了熱失控后氣火流路徑，通過分流、導流、換流將火源快速引導至滅火通道并安全排放，解決了這個難題。

5、高溫絕緣

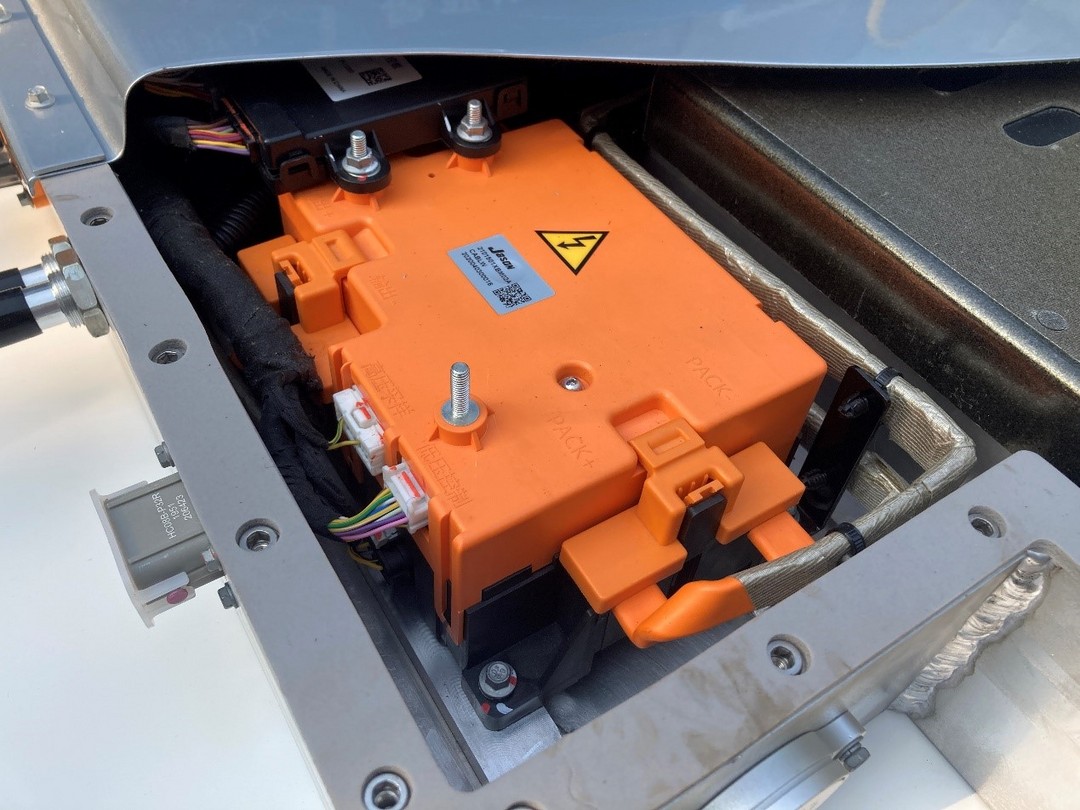

熱失控過程往往會導致電池包銅排線出現絕緣損傷，進而發生高壓起弧損傷金屬箱體。針對此問題，大禹電池技術團隊對高壓連接及高壓安全區域進行高溫絕緣防護設計，消除高壓起弧危險。

6、自動滅火

氣火流沿著精心設計的路徑排出，最終會到達指定位置的排爆出口。在此處，大禹電池技術團隊設計了多層不對稱蜂窩狀結構，實現火焰快速抑制和冷卻，并通過多點化、均布化、小型化設計，有效減小體積、降低重量，提升降溫效果。行至此處，電芯內上千度的熱失控氣體，已經降低到一百度以下，足以確保人和車輛的安全。

7、正壓阻氧

對多層不對稱的蜂窩狀結構設計還另有玄機?？椎某叽绺鶕?jù)單位氣體質量流量進行設計，可以確保包內壓力始終高于包外，因此，氧氣被隔絕在電池包外，實現了電池包的進一步阻燃。

8、智能冷卻

除電池包層面，汽車電池管理系統也對安全性舉足輕重。除了上述七種方案，還增加了智能冷卻監控和自動冷卻啟動系統，一旦檢測到電芯溫度超標，能夠通過BMS和云端雙重監控，確保整車快速開啟冷卻系統，抑制熱擴散。為了避免管路因高溫泄漏和爆裂問題，冷卻系統采用采用單張大冷板與箱體集成設計方案，并且可根據電芯和模組熱失控溫度狀態，智能調節冷卻系統的開閉時間、流速、流量等，實現不同熱失控條件下、高效冷卻策略。

對于上述方案實現電池包的絕對安全，長城汽車充滿自信，并按照GB 38031-2020《電動汽車用動力蓄電池安全要求》的標準進行了史無前例最嚴苛的測試。

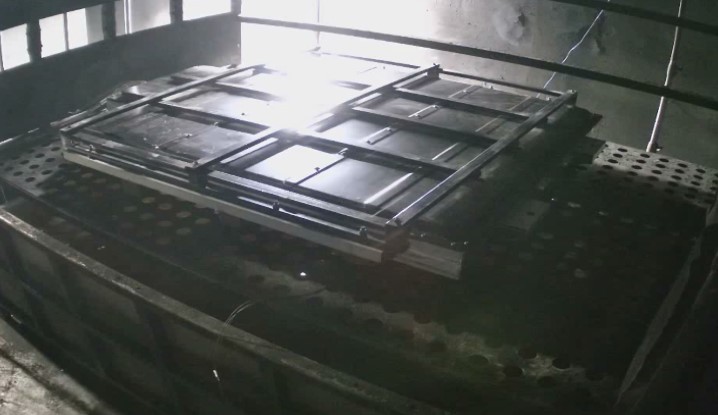

之所以說史無前例，是因為長城汽車在三個方面挑戰自我：一是，長城汽車選取了最具挑戰的三元811體系高鎳大容量電芯。二是，對于這類電芯而言，雖然針刺試驗和加熱試驗得劇烈程度相當，但加熱試驗產生的大量熱源要比針刺試驗嚴苛得多，所以長城汽車采用了加熱觸發的測試方式。三是，加熱觸發的位置選擇在模組的中間電芯，而且采用全球最嚴苛的兩個電芯連續觸發的測試方式。

測試結果，一如既往的穩妥。

在上述極端條件下，測試中連續發生3次多個電芯集聚觸發熱失控，溫度最高達到1037℃，電池包內氣壓達到三次高峰，讓熱量迅速排出。但通過滅火系統抑制，最終也未發生任何引燃，電池包外溢煙霧最高溫度不足100℃，避免了對周圍產生二次傷害。

測試，完美通過。

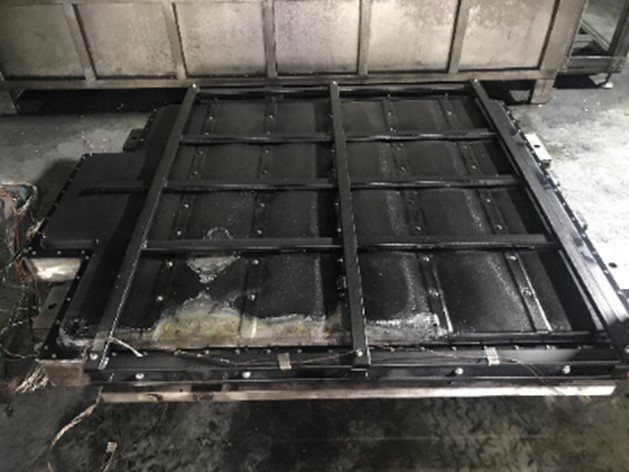

在經歷了嚴苛的測試后，熱量及時排出，電池包未發生起火爆炸，結構仍完好無損

技術開發需要深厚的理論指導。大禹電池技術開創性的構建了整包級熱失控燃燒模型，氣流和火流多維度擬合仿真，填補了行業空白。模型對于技術開發的指導舉足輕重。通過計算機仿真，一方面可以得到各種實驗中難以獲得的數據，數據更全面，結果更可靠，更容易找到關鍵影響因素；另一方面，顛覆了熱失控領域先開發再測試的傳統方式，從源頭就避免了開發過程中的安全弊端和隱患，從根本上保障了電池安全。

四、技術優勢

僅僅通過電池包結構設計，就實現了電芯的絕對安全，這不亞于一場動力電池領域的革命。因此，這項技術具有極其廣泛的普適性，除了NCM811三元鋰電池，還包括未來隨著鎳含量提高電池能量密度更高的三元鋰電池，三元鋰電池體系的NCA（鎳鈷鋁）電芯及無鈷電芯等，以及不同技術線路的磷酸鐵鋰電池，統統適用。

其次，大禹電池技術具有極高的可靠性?；陂L城汽車及蜂巢科技多年的研發經驗，大禹的八大技術將電池包安全做到了極致。在現實中幾乎不存在的極端測試條件下仍然安穩通過，驗證了大禹電池技術極高的可靠性。

五、功在千秋

當長城汽車官方宣布，將大禹電池技術超過60項專利技術，面向全社會永久免費開放的時候，大禹電池技術，再次讓我想到了曾經那位大禹。

大禹并不是將自己嘔心瀝血研發的技術秘不示人，而是大方的張開手心，將它交給天下。他知道，提高這個國家整體的電池技術安全性能，讓人人都有權享有安全便利，才是他的初心和使命。

或許，不久之后，電動汽車自燃將會成為一段歷史，不論你開著什么車，都可以徹底相信這輛車的安全。那時請你記得，大禹電池技術功莫大焉。

心懷天下，功為蒼生。

六、長城使命

大禹電池技術如今已接近成熟。據長城汽車官方透露，大禹電池技術將于2022年全面應用于旗下新能源系列車型。首搭項目為沙龍品牌第一款車型。

長城汽車還承諾，未來五年累計研發投入將達到1000億元，并力爭2045年全面實現碳中和。

到那時，我們將會看到，長城品牌旗下的電動車與采用了大禹電池技術的電動車，行駛在我們身邊，為我們構造出一個安全而且環保的未來。

如同那座默默保衛了華夏文明的萬里長城一樣，長城汽車，也將繼續作為守護華夏民族的銅墻鐵壁。
