磷酸鐵鋰不斷攻下三元電池的城池。

2019年，磷酸鐵鋰電池的裝機量占比32%；2020年提升至35%；2021年前兩個月，已達到38.6%。很多人都預測，今年磷酸鐵鋰裝車量很可能過半。

三元電池丟盔棄甲，核心原因之一是安全疑慮。

就在此時，廣汽埃安發布彈匣電池系統安全技術，宣告天下：三元鋰電池整包可以針刺不起火。

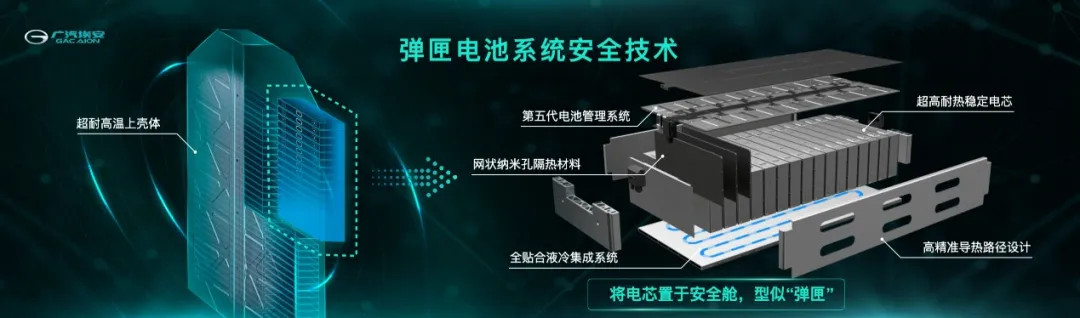

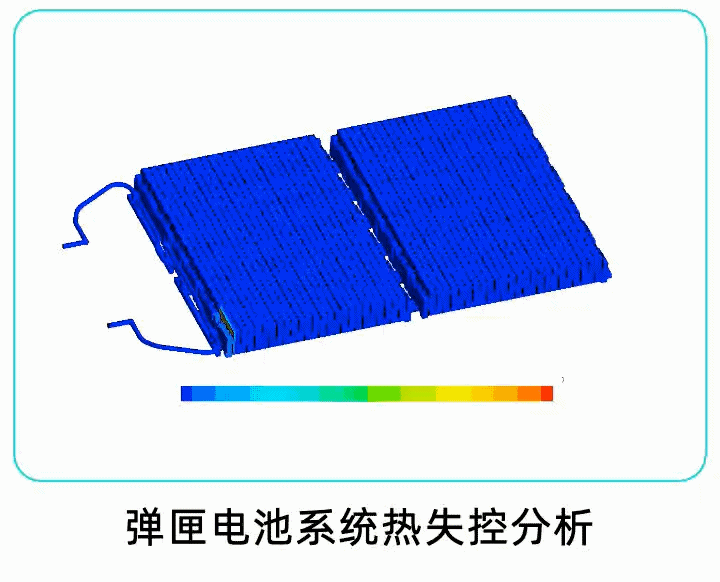

廣汽埃安彈匣電池系統解剖圖

3月10日，廣汽埃安舉行線上發布會，公布試驗結果顯示，廣汽埃安的三元鋰（彈匣電池）整包在針刺之后，僅出現短暫冒煙（1分鐘），無起火和爆炸現象。

基于安全性挑戰最大的三元電池來做電池包，安全性都能做到如此水平，標志著廣汽埃安的彈匣電池，在電動汽車電池包的系統安全上，走到了行業最前沿。

而彈匣電池系統安全技術，也可以支持三元電池之外的其他電池，比如磷酸鐵鋰，甚至以后的超快充石墨烯基電池、硅負極電池等等，實現遠超現有水平的電池包系統安全。

電動汽車消費者，可以更為放心地購買使用電動汽車了。

1

三元電池包針刺不起火

提起針刺測試，業內人士印象最深的，應該是去年比亞迪和寧德時代的電芯針刺測試。

不過，電芯針刺測試，其實不是強制要求的測試。在國家強標GB 38031-2020《電動汽車用動力蓄電池安全要求》中，已經取消了對單體電芯的針刺測試。

國家主管部門的主旨，是將電池安全提升到系統層面思考。

因此國家標準對電池系統的安全沒有放松，針刺測試還是電池包熱擴散測試中，兩種觸發方式中的一種，另一種是加熱。

《電動汽車用動力蓄電池安全要求》明確，電池?zé)崾Э厍?分鐘，車輛要發出報警信號。換句話說，電池包熱失控后為保證人員安全，熱擴散要有控制，至少要撐住5分鐘。

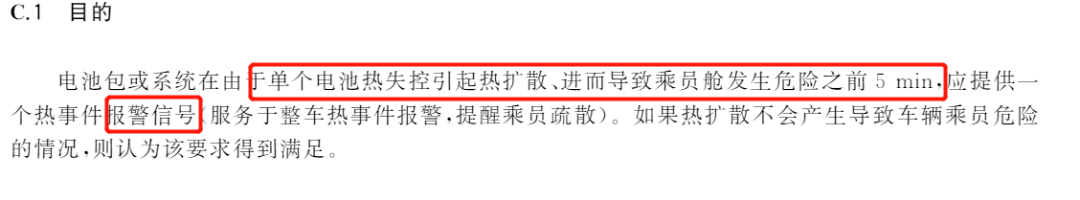

資料來源：國家強制標準GB 38031-2020

廣汽埃安不滿足于國標要求，希望將三元電池包的安全性繼續提升，達到單體熱失控而電池包不起火的狀態。

電芯的針刺實驗，體現的是電池單體的安全性，但是單體被嚴密包裹在電池包之中，成組為電池系統整體作為整車的零部件。在實際應用當中，電池包是直接接觸外界的介質。也就是說，電池系統的針刺實驗更符合實際生活場景中出現的情況，也因此對消費者更具參考意義。

為了驗證彈匣電池技術安全性，廣汽埃安在第三方機構——中國汽車技術研究中心，對搭載了彈匣電池系統安全技術的三元鋰電池整包，進行了針刺熱擴散試驗。

測試條件中，廣汽埃安選擇接受最嚴苛的條件——8mm鋼針、滿電來測試。

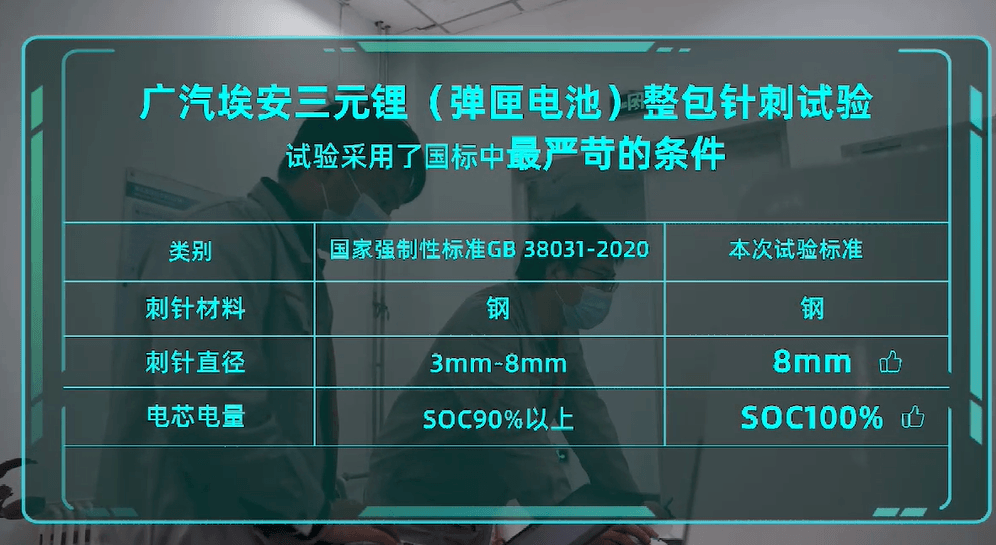

廣汽埃安彈匣電池針刺試驗條件

試驗結果顯示，廣汽埃安的三元鋰（彈匣電池）整包在試驗過程中熱事故信號發出5分鐘后，僅出現短暫冒煙（1分鐘），無起火和爆炸現象。靜置48小時后，電壓降至0V，溫度恢復至室溫。針刺后只有被刺電芯模塊熱失控，沒有蔓延到其他電芯。打開電池整包，觀察內部結構完好。

也就是說，廣汽埃安的彈匣電池不僅撐過了5分鐘，而且還做到一直無起火和爆炸情況。

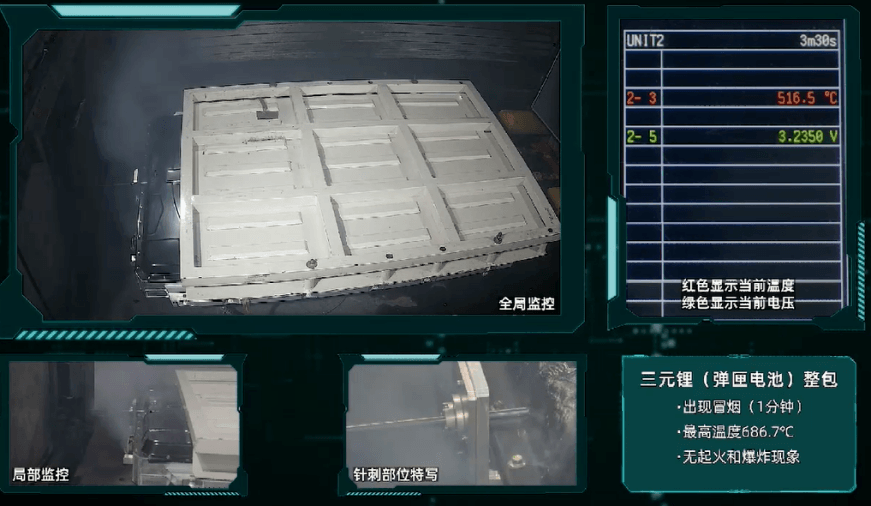

采用彈匣電池技術的三元電池包針刺試驗結果

三元電池包在熱失控測試當中的如此表現，可以說是我們視野當中最好的一次。畢竟三元電池由于活性物質高，含電量高，熱失控時，釋放的能量極大，要完全控制住，難度極大。所以，三元電池包在熱失控測試當中，國標僅要求5分鐘不起火，而業內做得比較好的，也就是半小時。一直不起火的，廣汽埃安彈匣三元電池包，應該是第一個。

2

為各類型電芯安全賦能

中國汽車技術研究中心，不僅對廣汽埃安搭載三元電池的彈匣電池做了測試，對搭載磷酸鐵鋰的彈匣電池，也做了測試。

測試結果更加出色。

采用彈匣電池技術的磷酸鐵鋰電池系統，在針刺實驗中不冒煙不起火，最高溫度只有51.1℃。在靜置48小時之后，單體電壓降為0，溫度也降到室溫，完全沒有了安全威脅。

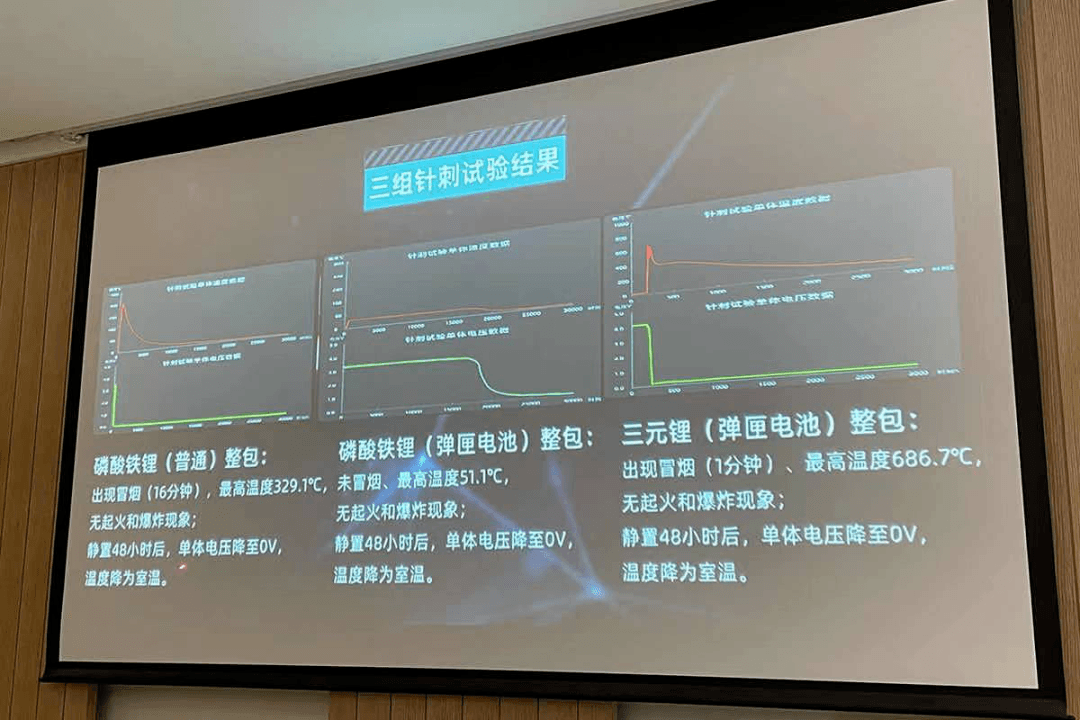

三組電池包針刺試驗結果

中汽中心的這次測試，還和搭載磷酸鐵鋰的普通電池包測試結果做了對比。結果表明，彈匣電池包系統安全大為提升，即便用三元電池包對比磷酸鐵鋰電池包，冒煙時長都要短。

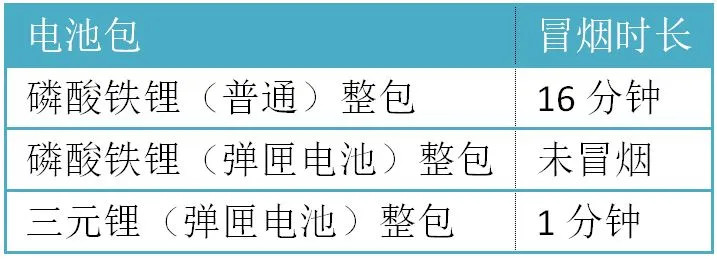

三組電池包的針刺冒煙時長

測試結果可見，彈匣電池包，不管用磷酸鐵鋰電芯，還是三元電芯，都能顯著提升安全性。而且，從其原理來看，對于廣汽埃安等企業后續要探索的石墨烯基超級快充電池、超長續航硅負極電池，也能顯著提升其系統安全性能。

其原理是什么？

除了提升電芯自身的安全性，彈匣電池系統更多體現了系統級安全的思路。

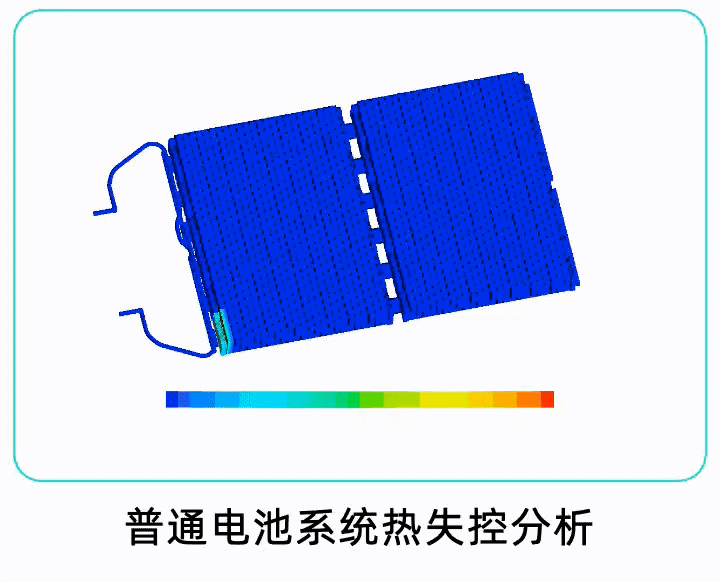

首先，要將單體熱失控控制在不會引燃周邊電芯的程度，因此需要很好的隔熱。

彈匣電池包在隔熱層面，采用網狀納米孔隔熱材料、耐高溫的上殼體來構筑安全艙，如同一個金鐘罩，將熱失控的電芯“罩住”，而不至于蔓延。

這種材料，是網狀納米孔隔熱材料——二氧化硅基的軟質納米材料。材料間隙大概是20納米，空氣在這種間隙中是不會流動的，熱量就不會隨空氣傳導到外界。

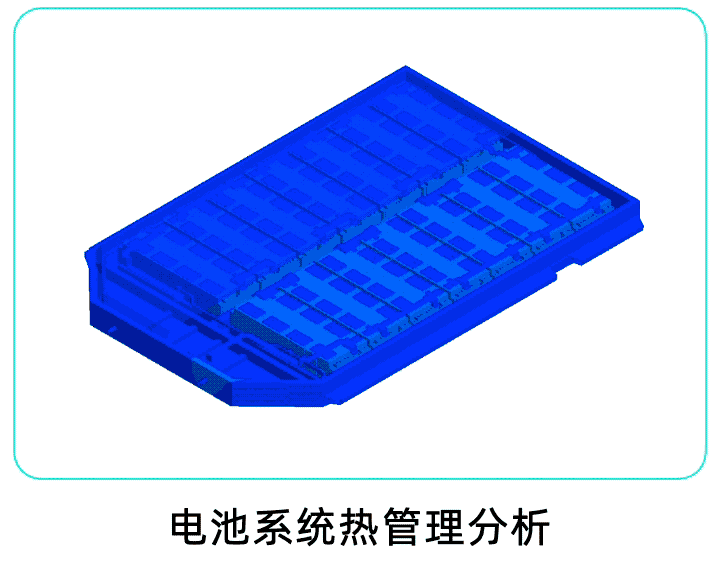

其次，需要把熱失控單體釋放出來的熱量迅速帶走，因此需要極速降溫的速冷系統。

彈匣電池包通過全貼合液冷系統、高速散熱通道、高精準的導熱路徑的設計，實現了散熱面積提升40%，散熱效率提升30%。在發現熱失控之后，彈匣電池系統就可以立即啟動電池速冷系統，為電池降溫。

第三，極速降溫的前提，是極速獲知熱失控。彈匣電池包采用了全時管控的第五代電池管理系統——通過采用最新一代車規級電池監測芯片，可實現每秒10次全天候數據采集，24小時全覆蓋的全時巡邏模式。當發現異常時，立即啟動異常自救，啟動電池速冷系統為電池降溫。

據廣汽研究院副院長李罡介紹，廣汽埃安信號采集頻次是上一代技術的100倍，這樣有利于更快發現危險，并采取措施。

從彈匣電池包針刺不起火的三大原理來看，它和電芯的材料組成、裝配工藝，都沒有直接關聯，因此支持各種材料體系和裝配工藝的電芯。

在“彈匣”的保護之下，無論哪種電芯被裝配到廣汽埃安的電動汽車電池包中，其安全性能都將超過國標要求的5分鐘不起火、不爆炸要求。

3

提升密度、降低成本

安全性能提升了，會不會犧牲能量密度和成本？

廣汽埃安介紹，彈匣電池在冷卻系統、電芯設計、整包布置等方面進行優化。搭載彈匣電池系統安全技術的電池包，其能量密度相對于同類普通電池包體積能量密度提升9.4%，重量能量密度提升5.7%，成本下降10%。

這點可能會讓業界人士不解，如何能兩全其美？

我們分析，首先是疊片電池體積利用率高，系統集成度更高帶來的效果。

廣汽埃安過往車型的系統能量密度就很高，在170-180Wh/kg之間，市場上能夠達到180Wh/kg的車型其實寥寥無幾。

廣汽埃安的彈匣電池性能再提升了一個臺階——彈匣電池的系統能量密度達到185Wh/kg。

很多人沒有注意到，廣汽埃安的彈匣電池的電芯采用的是疊片工藝。

一般來說，疊片電池相對于卷繞電池，能量密度會增加5%、循環壽命增加10%、成本減少5%，且更加安全。

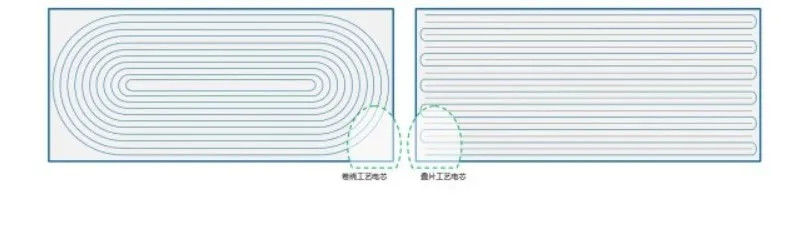

卷繞工藝與疊片工藝對比

廣汽埃安此次采用的硬殼疊片工藝，內部空間利用率提升，導致電芯能量密度提升，同時規避了卷繞工藝耐久后膨脹褶皺掉料、鋁塑膜的耐久后絕緣風險，同時降低了電池的內阻，提高了電池的安全性能。

其次，彈匣系統能量密度再提升，主要是因?yàn)槠浼啥雀吡耍?strong style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box !important; word-wrap: break-word !important;">例如獨立的液冷板簡化掉了。

如何實現成本降低的？

廣汽埃安并沒有更多透露細節。但我們分析，有兩大可能性。

其一，是技術降本。前面提到的卷繞改疊片，使得電芯廠也可以在同樣的材料上，做出更多電量的電芯。而系統集成度提升，也能降低電池包的材料成本。

其次，是規模降本。廣汽埃安2020年銷售電動汽車60,033輛，可以給動力電池廠下達業界前四大規模的訂單。而且，廣汽埃安未來銷量看漲，電池廠也愿意以價格換規模。

當前，阻礙電動汽車推廣的障礙主要之一，就是初始購買價格過高，背后原因是動力電池成本高。彈匣電池實現的10%成本降低，看似不多，但也是電動汽車推廣的堅實一步。

4

“彈匣”之后的更多可能

電動汽車要替換燃油車，成為老百姓出行的首選，當前的首要任務還是提升體驗。目前的核心短板是兩項：續航里程和補能速度。

續航里程方面，現在很多車輛已經做出了NEDC 600公里續航的車，但是，如果考慮冬季北方用車衰減、制熱的衰減，續航里程仍嫌不足。在冬季性能和制熱耗能尚無好解決辦法時，增加絕對電量，也是一個解決方案。雖然車企也可以多裝磷酸鐵鋰電池。不過，比能量高，冬季衰減小的三元電池更有優勢一些。

在現有三元電池的基礎上，有的企業在正極繼續提高鎳的比例，從5系到6系，再到8系乃至9系。但是由于此前811電池的安全隱患，很多人止步6系。

負極方面，很多企業則開始應用硅級負極。之所以選擇硅，是因?yàn)楣杌?fù)極材料的理論克容量是4200mAh/g，是石墨負極10倍有余。以現在技術水平，要將電池做到300Wh/kg，硅基負極是必不可少的。

補能速度方面，很多車企都將目光轉向了大功率充電，因此需要充電倍率性能更好的電池。

這方面，業界的主流思維，都是對負極材料表面進行修飾，建立鋰離子快速進入負極的通道，達到快充的效率。

在這兩個方面，廣汽埃安透露的解決方案，分別是長里程的硅負極電池和石墨烯基電池。

但是，伴隨著長里程和大功率充電而來的，是安全的更大挑戰。廣汽埃安的彈匣電池，在系統安全層級的效果，不僅在當下，為電動汽車找到了性能、安全、成本均衡之下最優解，而且為將來不同材料、不同性能的新電池的應用，奠定了安全的基礎。這也為行業解決動力電池安全問題提出了一條全新的、易量產、低成本、通用性更強的解決方案，勢必將加速行業動力電池安全發展！

由此，我們才能期待，電動汽車將有更高性能，帶來更好體驗。

——END——
