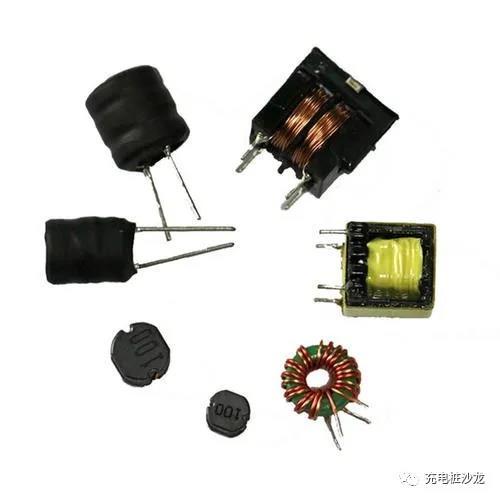

電感器是一般通電設備中常見的一種電子元器件，可以在電路板中找到像彈簧一樣一圈圈線圈的，那就是電感器。簡單點說，電感就是對直流電路短路，對突變的電流呈現高阻態，當直流通過電感線圈時，就像通過導線一樣，沒有阻值，但遇到有突變的電流時，電感就會阻止該電流突變，讓其保持平穩。這就相當于給電路請了個保安，去保障通過電路的電流平穩。

因?yàn)殡姼械淖饔茫?a class='link' href='http://www.medic-health.cn/tag/充電樁' target='_blank'>充電樁中，電感器也是必不可少的電子元器件。其有效的降低充電樁中電磁干擾和電流帶來的噪音。一個充電樁中至少需用到20個磁性元件，其中電感就占其多數，而具體使用數量要根據充電樁功率大小不同而改變。

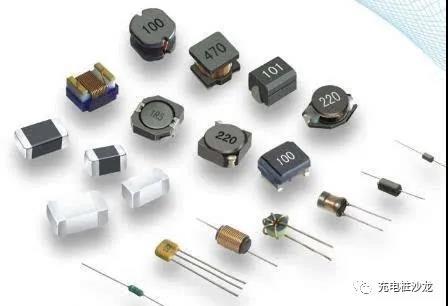

電感器又稱扼流器、電抗器、動態電抗器。一般由骨架、繞組、屏蔽罩、封裝材料、磁心或鐵心等組成。電感器的應用場景豐富，結構多樣，可按照其電感值，繞線結構，導磁體性質和工作性質進行分類。

(1)按電感值分類：固定電感、可變電感。

(2)按繞線結構分類：?jiǎn)螌泳€圈、多層線圈、蜂房式線圈。

(3)按導磁體性質分類：空心線圈、鐵氧體線圈、鐵芯線圈、銅芯線圈。

(4)按工作性質分類：天線線圈、振蕩線圈、扼流線圈、陷波線圈、偏轉線圈。

接下來也說下各樣式的電感器及特點：

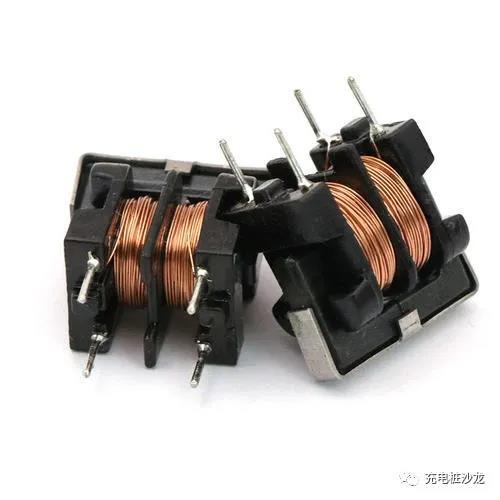

1.阻流電感器

阻流電感器是指在電路中用以阻塞交流電流通路的電感線圈，它分為高頻阻流線圈和低頻阻流線圈,其作用都是阻止對應的高頻或低頻交流電流通過。

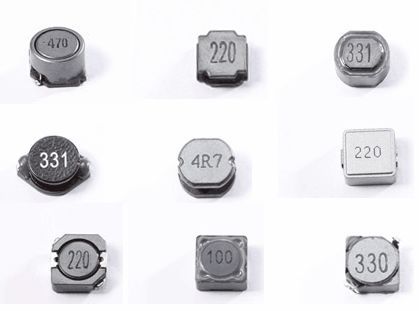

2.可調電感器

可調電感器有半導體收音機用振蕩線圈、電視機用行振蕩線圈、行線性線圈、中頻陷波線圈、音響用頻率補償線圈、阻波線圈等,是一種常見的電感器。

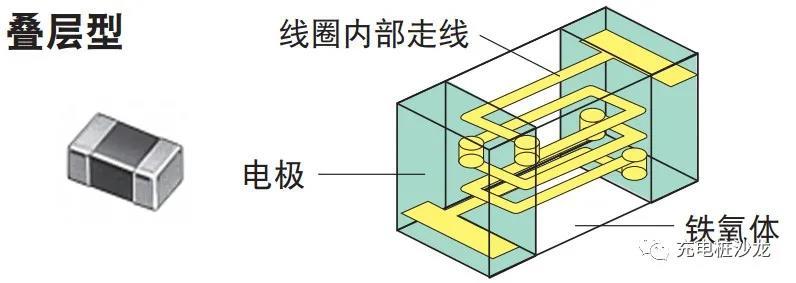

3.疊層型電感

具有良好的磁屏蔽性、燒結密度高、機械強度好。不足之處是合格率低、成本高、電感量較小、Q值低。

與繞線片式電感器相比有諸多優點：尺寸小，有利于電路的小型化，磁路封閉，不會干擾周?chē)脑骷?，也不?huì)受臨近元器件的干擾，有利于元器件的高密度安裝;一體化結構，可靠性高;耐熱性、可焊性好;形狀規整，適合于自動化表面安裝生產。

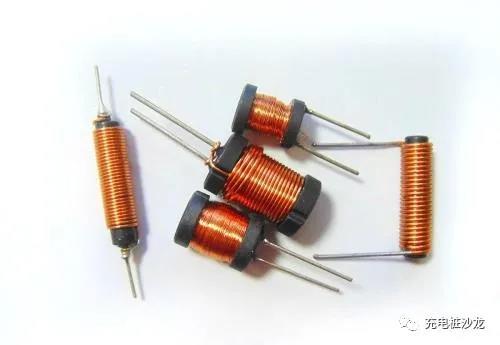

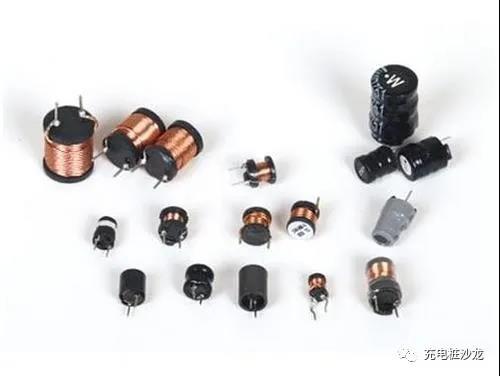

4.小型電感器

小型固定電感器通常是用漆包線在磁芯上直接繞制而成，主要用在濾波、振蕩、陷波、延遲等電路中，它有密封式和非密封式兩種封裝形式，兩種形式又都有立式和臥式兩種外形結構。

5.編織型電感

特點是在1MHz下的單位體積電感量比其它片式電感器大、體積小、容易安裝在基片上。用作功率處理的微型磁性元件。

6.薄膜片式電感

具有在微波頻段保持高Q、高精度、高穩定性和小體積的特性。其內電極集中于同一層面，磁場分布集中，能確保裝貼后的器件參數變化不大，在100MHz以上呈現良好的頻率特性。

7.繞線型電感

其特點是電感量范圍廣(mH～H)，電感量精度高，損耗小(即Q大)，容許電流大、制作工藝?yán)^承性強、簡單、成本低等，但不足之處是在進一步小型化方面受到限制。

陶瓷為芯的繞線型片電感器在這樣高的頻率能夠保持穩定的電感量和相當高的Q值，因而在高頻回路中占據一席之地。

以上就是電感器的主要類型、結構和分類的所有內容。隨著市場的不斷細分，逐步出現了多種針對特定應用領域的電感器。在數據系統和工業電子應用中，負載點電源的需求量大增，為大功率、小尺寸的電感帶來了發展機遇。

小編總結：由于充電樁具備電氣化、智能化特性，充電樁的許多結構場景會應用到多種不同類型的電感器，隨著充電樁滲透率快速提升，且利潤相對可觀，吸引了許多電感器廠商傾力進入新能源市場，并著力研發新型的電感器。
