一早小康同志找我聊這個，這個產品發布會還沒開，但是已經有手快的把資料發出來了，我根據我了解的信息來做一些探討。

海豹這款車是從Model 3 這樣定位來做的，基于e平臺3.0技術打造，從原來的CTP到CTB電池車身一體化技術。有后驅版（550km+150kW）、后驅長續航版（700km+150kW）四驅版（650km+390kW），設計上標配有熱泵空調，并且使用了新一代的刀片快充電池30%-80%快充時間都在30分鐘以內，最高的快充功率提升到了150kW。

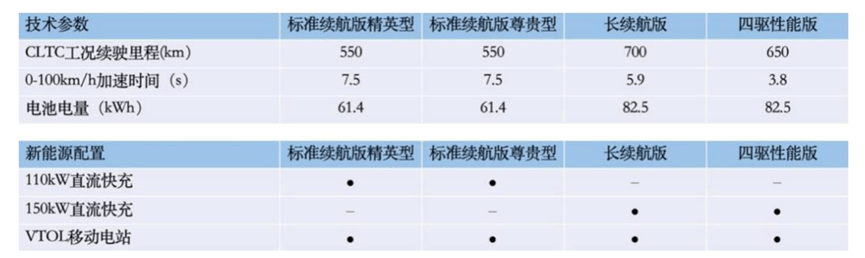

▲圖1. 雪球上的爆料（ID 痛快舒暢）

Part 1 比亞迪的電池迭代

從公示的數據來看，目前給出來兩種電量61.4kWh和82.5kWh，這是1C的公告規格，按照設計規格是基于比亞迪新一代刀片電芯

●Gen 1 135Ah 這顆是比亞迪漢EV的電芯，65/77kWh

●Gen 1.1 100Ah 這顆是低電量專供版本，覆蓋35kWh以下的車型

●Gen 2 150Ah 就是之前元Pro上用的

●Gen 3這個容量比150Ah大，技術特點是內阻DCR要低一些，面向快充設計，這也是符合鐵鋰的快充需求的。

▲表1. 海豹電池的規格

從結構設計來看，爆料出來的幾張圖，比亞迪的想法，是在車上做簡化，也就是之前所說的

走圍繞電池設計的路線，把車身地板面板與電池包上殼體合二為一，集成于電池，也就是說如下圖所示的電池上殼體替代了中地板的一部分結構。電池上蓋與門檻及前后橫梁形成的平整密封面通過密封膠密封乘員艙，底部通過安裝點與車身組裝。也就是說比亞迪在設計制造電池包的時候，把新一代海豹的電池系統作為一個整體與車身集成，電池本身的密封及防水要求可以滿足，電池與成員艙的密封也相對簡單，風險可控。

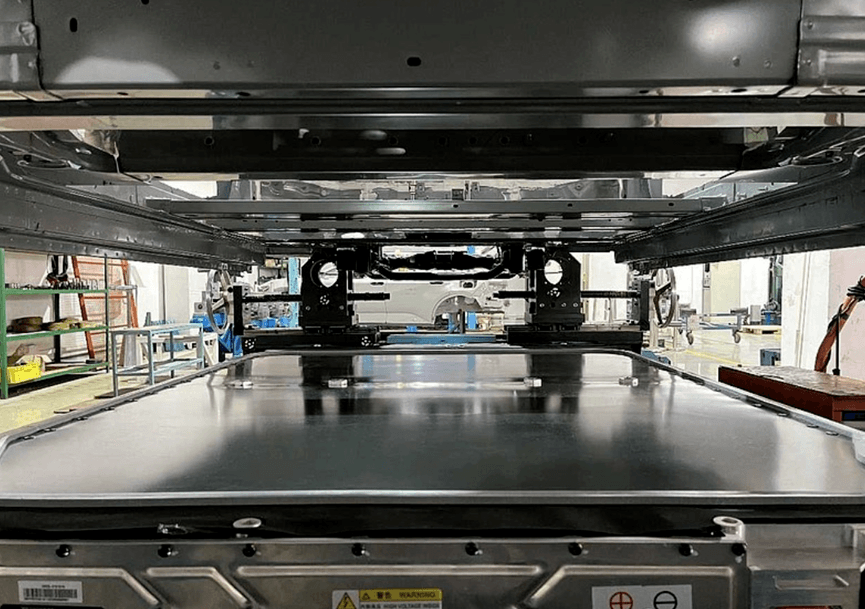

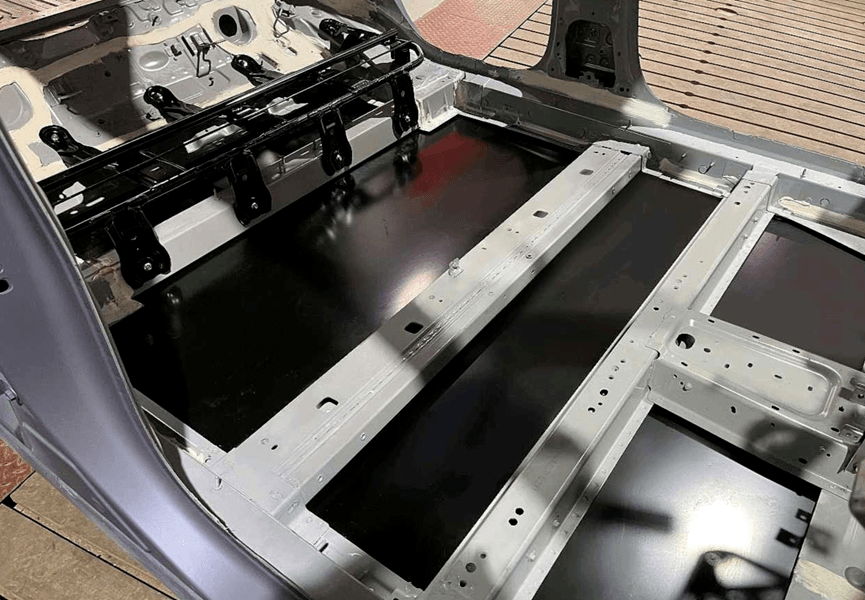

▲圖2. 比亞迪爆料出來的電池結構 P2

整體的效果，如下圖所示，走這種路線在原有的電池上殼體的設計中需要加入緩沖——關于這個我和千葉曾拜訪過聚氨酯供應商——設計的新一代緩沖，以免車主在跺這個地板的時候，直接壓到電池。

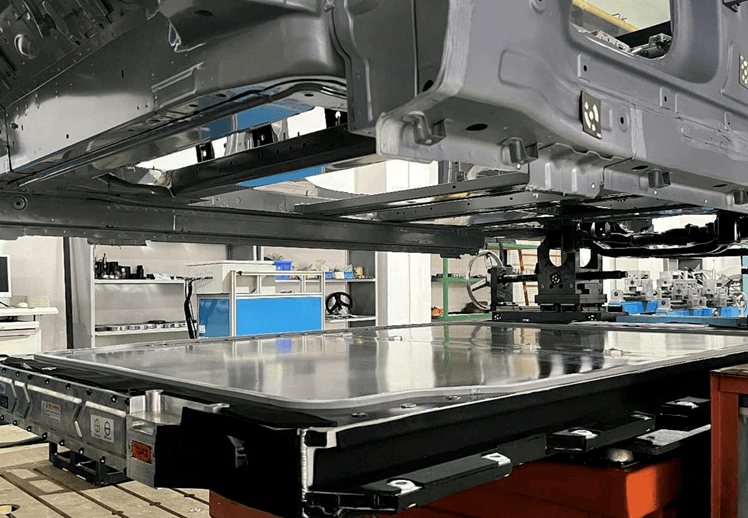

▲圖3. 比亞迪爆料出來的電池結構 P3

兩種方案的對比，之前已經寫過，再給大家強調下。

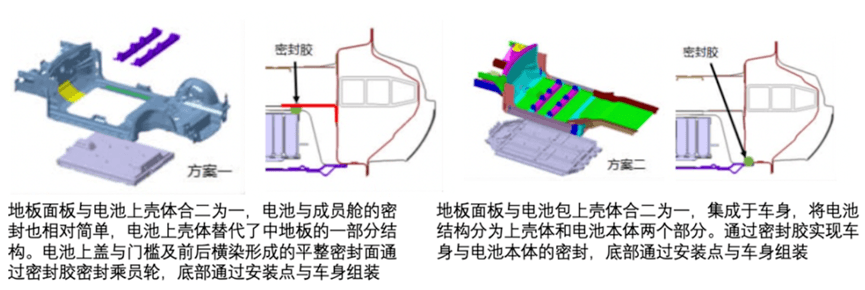

▲圖4. 兩種密封的差異性比較

插一句，比亞迪最近的熱泵系統后面也能單獨拉出來聊一下。

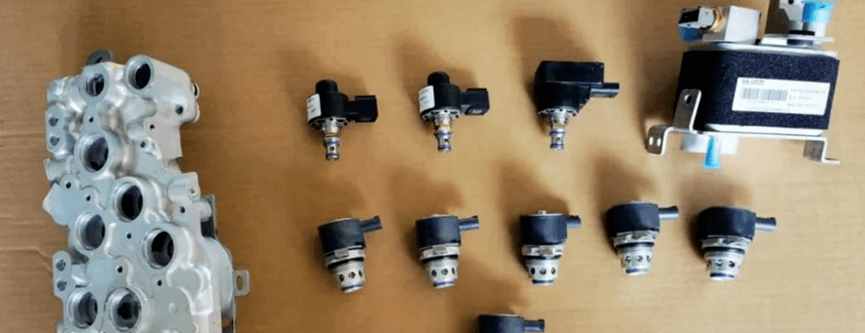

▲圖5. 比亞迪的海豚熱管理集成閥組

Part 2 電池殼體的重量

最近在看一些殼體的分析，本質上隨著電量的增加，所有的車企都想降低重量，隨著鋁價格飆升，一個電池上下殼體的成本有點控制不住。

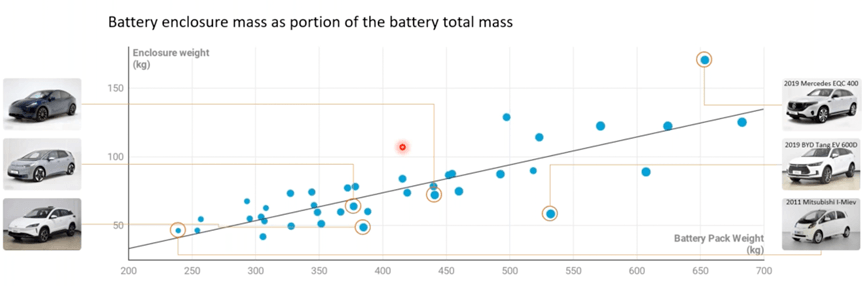

▲圖6. 不同容量的電池殼體的重量

說到底這一輪CTC的目標，是讓電池殼體和整車的車身設計協同降成本，一方面在Z向高度解決地板和上殼體雙重設計的問題，一方面在側向防護和車身結構碰撞防護方向來解決問題。

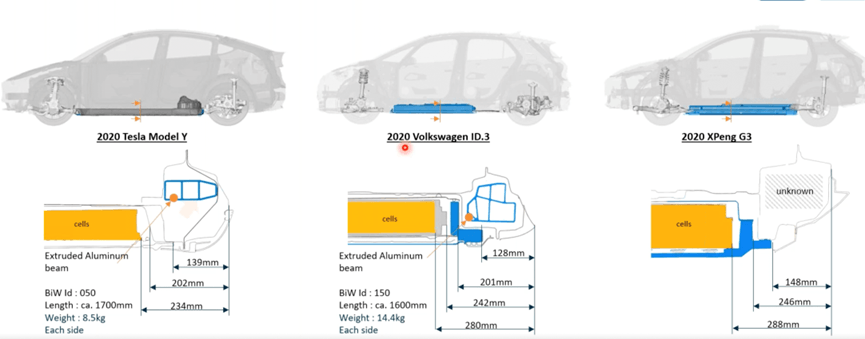

▲圖7. 幾臺車輛的側向防護

如下圖所示，整體的電池包和車身的連接，特斯拉本來就比其他車企多一倍，在新的CTC的設計中，這方面也是進一步耦合，讓兩者的連接更趨于統一化（盡量別拆）。

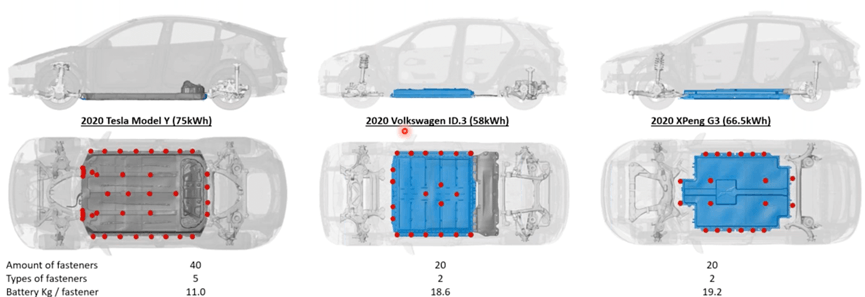

▲圖8. 電池包和車身的連接

這些工作隨著鋁價格快速提升，整個設計在成本控制方面能起到的作用就比較大，所以設計發布不光是宣傳，也能實實在在減少成本的壓力。

小結：由于信息有限，先寫這些，估計過兩天（好像說是5月20日）比亞迪盛大發布海豹的技術解析，我們能再來系統看一下這臺車的戰斗力幾何。
