蓋世汽車訊 據外媒報道，美國專利商標局（US Patent & Trademark Office）公布了蘋果泰坦項目的新專利，是對之前自動駕駛車輛外部照明和警告系統專利的進一步擴展，以為后車提供圖標和消息。

圖片來源：patentlyapple.com

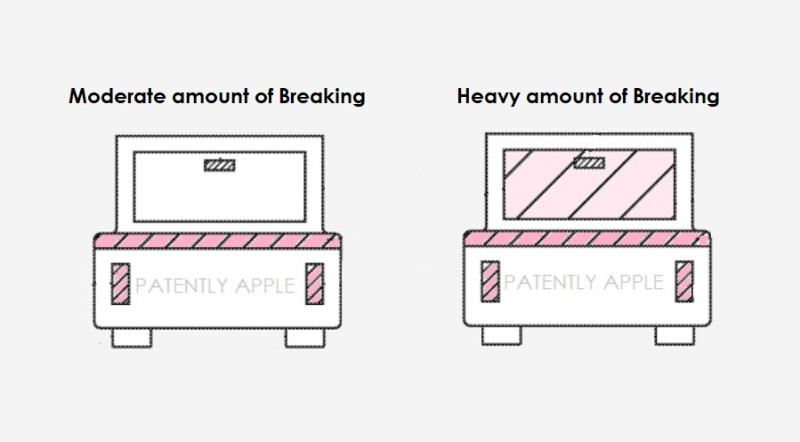

該專利涵蓋可能搭載發光設備的車輛或其他系統。這些發光設備可為設備內外部提供照明，例如可以用作車輛前燈。此外，它們還可以將制動信息或其他信息傳達給車輛外部的觀察者，如文本和符號等信息。在不同的制動條件下或響應于檢測到車輛運行條件的其他變化，這些發光設備可以發射不同的光。

車輛發光設備可由泄漏光纖或其他泄漏光波導形成。激光器、發光二極管或其他組件可以用作發光設備的光源。鏡子可以準直來自光源的光。當發光設備安裝在車身開口中時，保護性透明蓋可以覆蓋該發光設備。

在一些配置中，車輛的發光設備可以提供文本、圖標、靜止或移動的光模式、彩色光、強度變化的光、和/或可以通知附近行人、駕駛員的其他基于光的輸出，或自動操作的計算設備，例如自動駕駛車輛、交通管理系統、路邊攝像頭系統或其他車輛駕駛員意圖系統。

該專利主要為全自動駕駛車輛設計的照明系統使用，例如出租車、接駁車等，可為后方車輛傳遞信息，且不會干擾人類駕駛員的視線。然而該新專利實際上也證實，這種后窗的光驅動消息系統可能屬于人類駕駛員系統。

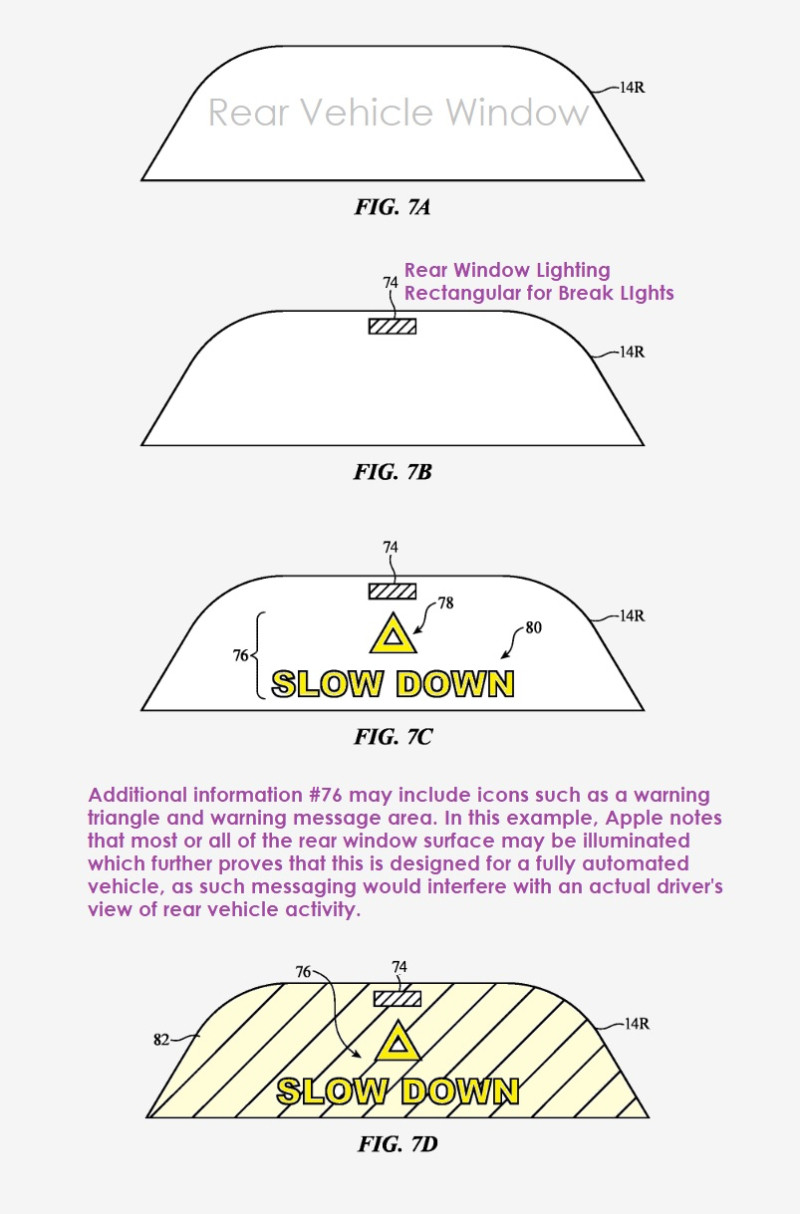

蘋果專利圖7A、7B、7C和7D是示例性車窗的后窗視圖，該車窗具有集成的發光裝置，可為后方車輛提供信息。

圖片來源：patentlyapple.com

蘋果還表示，發光設備可用于生成制動指示，并會根據制動強度、車速、駕駛條件、傳感器輸入、交通、無線接收數據或其他因素而變化。例如圖例中后窗14R上的顯示輸出。參照上圖7A、7B、7C和7D。如圖7A所示，當發光設備沒有產生光輸出時。如圖7B所示，當車輛駕駛員輕輕制動車輛時，諸如矩形區域#74的區域可以被發光設備照亮。區域#74可以位于后窗14R的區域中，該區域允許區域#74用作中央高位安裝的剎車燈。當車輛的駕駛員適度制動時，可以在照明區域#74下方顯示附加制動警報，例如警報信息#76，如圖7C所示。

附加信息#76可能包括警告圖標，例如警告三角標#78，和警告消息，例如#80（例如，文本）。為響應車輛駕駛員的硬制動，除了照明區域#74和顯示信息#76之外，窗口#14R的大部分或全部后表面均可被發光設備照明，如圖7D的示例性照明區域#82所示。

如果需要，由照明設備提供的其他信息也可以顯示在車輛的其他地方，例如側窗或前擋風玻璃，其中包含天氣狀況、交通、車速、行人行為、傳感器數據等信息。
