近兩年，固態電池的呼聲日益高潮。然而由于成本、安全性以及原材料等問題，固態電池的大規模量產和成熟應用，仍有較長路要走。

從國內企業來看，清陶能源、輝能科技、贛鋒鋰業、萬向一二三、衛藍新能源、珈偉股份、巨電新能源等鋰電企業，均在建設固態電池產線，有的甚至已經投產。

高工鋰電查閱專利，發現在固態電池技術探索方面，技術較為突出的有寧德時代（CATL）、天賜材料、天津力神、珠海冠宇、深圳比克、深圳先進研究院、中國科學院寧波材料研究所。其中典型代表有寧德時代（CATL）、天賜材料。

寧德時代: 固態鋰金屬電池

寧德時代申請的剛性膜片及固態鋰金屬電池專利，一方面使用金屬鋰作陽極，利用鋰比容量3860mAh/g，電化學勢為-3.04V等優勢，其能量密度達400Wh/kg以上。另一方面解決了安全性和循環壽命等難題，有力提升了固態鋰金屬電池的循環性和降低短路發生幾率。

大致實施如圖1-圖2，步驟分四步。第一步先將活性物質、硫化物固體電解質、導電劑，粘結劑丁苯乳膠按重量比，混合于THF溶劑中。然后涂覆鋁箔表面，晾干后經60℃烘干、冷壓、切片、得到LiCoO2陰極活性物質，厚度為50um的陰極極片。

第二步將硫化物固體電解質和粘結劑按重量比，混合與THF溶劑中。隨后涂覆于玻璃表面，并干燥得到電解質膜，切片后得到厚度50um固體電解質膜片。

第三步將鋁箔切片制備成剛性膜片。隨后將鋰金屬貼于銅箔表面，切片制成陽極極片。

第四步，將陰極極片、固態電解質膜片、剛性膜片、陽極極片按順序?qū)R疊片，在一定條件下冷壓2min得到電芯單元，隨后層疊封裝，成型得到固態鋰金屬電池。

寧德時代的這項專利，優勢在于能抑制鋰金屬陽極向固體電解質膜片內延展或滲透，降低固態鋰金屬電池制備過程中的短路幾率。同時剛性膜與固態電池充電過程的沉積鋰形成合金，能降低充放電循環時短路概率，并提高固態鋰金屬電池的循環穩定性。

圖1（剛性膜片結構）

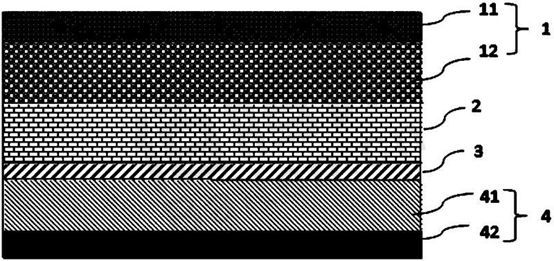

圖2（固態鋰金屬電池結構）

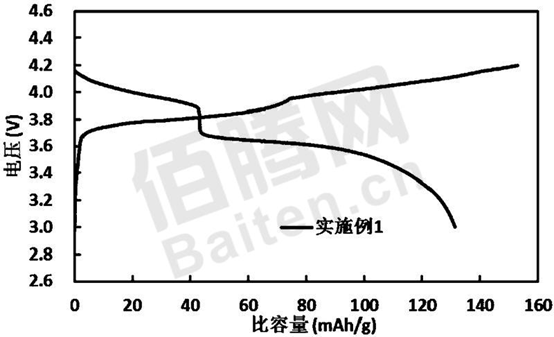

圖3（固態鋰金屬首周充放電曲線）

天賜材料：固態電池

天賜材料申請的一種固態電池制備方法專利，有效提升電池的本征特性和電化學性能，提高固態電解質離子傳導率，而且制備工藝簡單，具有可重復性和量產性，有重大的應用推廣價值。

天賜材料的專利實施大致步驟是，先將正極材鎳鈷鋁酸鋰和固態電解質硅鋁氮酸鋰粉末混合，用火棉膠流延成膜，沖切制備正極片。隨后將固態電解質硅鋁氮酸鋰用火棉膠流延成膜，沖切制備固態電解質片。

將正極片、固態電解質片堆疊熱壓燒結成型，在其上面覆蓋鋰負極，冷壓后就形成具有三明治結構的全固態電池。

其中正極片和固態電解質結合，用熱壓，在于兩種物質都能承受一定熱，熱壓能夠使它們之間接觸得更緊密，降低界面阻抗。

負極采用冷壓，在于鋰金屬或合金，具有低熔點和延展性。冷壓使負極片和固態電解質之間界面充分接觸，又不會使他們滲入到固態電解質內部造成電池短路。

如圖5所示，天賜材料這項專利一種實例，首次庫倫效率測試，充放電倍率為0.1C，電化學穩定性表現良好。

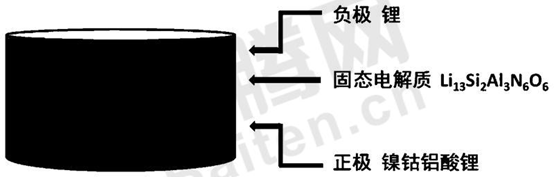

圖4（固態電池）

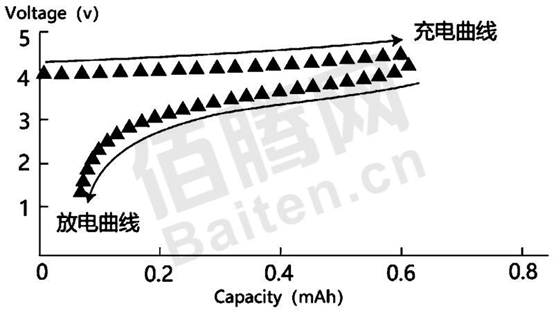

圖5（一種實例首次充放電測試）

深圳先進研究院：全固態二次電池

深圳先進研究院的全固態二次電池專利，能解決現有全固態電池界面間隙、界面電阻大、界面不穩定及鋰枝晶生長等問題，流程簡單，便于工業化生產。

大致實施步驟，如圖1所示，通過在電極和固體電解質之間設置凝膠聚合物涂層，降低電極材料和固體電解質層的間隙和高界面電阻。同時抑制界面可能發生的副反應和鋰枝晶生長，電化學性能更優異。

值得一提的是，該專利中使用的凝膠聚合物涂層材料易得，環保，生產工藝簡單，成本低。

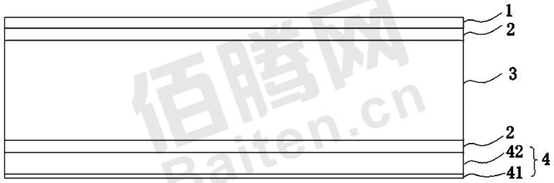

圖6（1-負極層 2-聚合物涂層 3-固體電解質層 4-正極層）

參考文獻：

[1]寧德時代新能源 一種剛性膜片及固態鋰金屬電池[P].中國：CN109659474A 2019-4-19

[2]廣州天賜高新材料 一種全固態電池及制備方法[P].中國：CN110380116A 2019-10-15

[3]深圳先進研究院 全固態二次電池及其制備工藝[P].中國：CN110518283A 2019-11-29

[4]深圳先進研究院 (左偉峰) 電沉積及制備涂層方法 [P].中國CN109423671A 2019-3-5
