BMU05主控模塊，適用于EV/HEV動力鋰電池組的管理，是BMS系統的核心控制模塊。
BMU05主控模塊型號列表
|
序號 |
編碼 |
型號 |
配置說明 |
|
|
1 |
010110XX |
|
6～32V，3xCAN，7xDO，8xDI，400V母線 |
|
|
2 |
01011057 |
BMU05-I-G-12/24V-400/900 |
6～32V，3xCAN，7xDO，8xDI，900V母線 |
BMU05主控模塊功能指標
BMU05主控模塊主要參數
|
技術參數 |
額定規格 |
誤差 |
備注 |
|
模塊工作電源 |
6～32V |
/ |
<4W |
|
系統最大電池單體數 |
300串 |
/ |
支持最大5組電池串并管理 |
|
電池組總電壓 |
0～920V（900V） |
±0.5% |
典型電壓等級為350V,700V |
|
0～460V（400V） |
±0.5% |
典型電壓等級為350V |
|
|
負載母線電壓 |
0～920V（900V） |
±0.5% |
典型電壓等級為350V,700V |
|
0～460V（400V） |
±0.5% |
典型電壓等級為350V |
|
|
電池組總電流 |
-5V～5V |
±0.5% |
單路電流霍爾，±12V電源 |
|
-5V～5V |
±0.5% |
雙路LEM電流霍爾,+5V電源 |
|
|
-100～100mV |
±0.5% |
電流分流器接口 |
|
|
絕緣檢測電阻 |
0～5KΩ |
2KΩ |
電池組任意點接地下測量精度。 系統漏電流=母線電壓/絕緣電阻 |
|
>5KΩ |
±15％ |
||
|
30K |
1K |
30K負極單極接地時測量精度 |
|
|
溫度檢測信號 |
-40～100 |
±1 |
用于外部NTC溫度傳感器檢測 |
|
通用開關量輸入接口 |
12/24V |
/ |
8路，1路共負極，7路共正極 |
|
充電聯絡信號 |
0～12V |
/ |
符合國標交流充電口CC信號要求 |
|
-12～12V |
/ |
符合國標交流充電口CP信號要求 |
|
|
0～12V |
/ |
符合國標直流充電口CC2要求 |
|
|
充電激活功能 |
/ |
支持CC,CP,CC2任一個信號激活 |
|
|
ACC信號輸入接口 |
12/24V |
/ |
1路 |
|
充電槍信號輸入接口 |
12/24V |
/ |
1路 |
|
充電控制輸出接口 |
3A/30V（有源） |
/ |
1路，低端控制，有源輸出 |
|
電池正極控制輸出接口 |
3A/30V（有源） |
/ |
1路，低端控制，有源輸出 |
|
電池負極控制輸出接口 |
3A/30V（有源） |
/ |
1路，低端控制，有源輸出 |
|
預充控制輸出接口 |
3A/30V（有源） |
/ |
1路，低端控制，有源輸出 |
|
DC/DC控制輸出接口 |
3A/30V（有源） |
/ |
1路，低端控制，有源輸出 |
|
制冷空調控制輸出接口 |
3A/30V（有源） |
/ |
1路，低端控制，有源輸出 |
|
制熱空調控制輸出接口 |
3A/30V（有源） |
/ |
1路，低端控制，有源輸出 |
|
外部通信接口 |
2路CAN2.0， GPRS無線接口 |
||
|
內部通信接口 |
1路CAN2.0，速率250Kbps |
||
|
維護接口 |
1路USB （用于數據導入導出，程序升級） |
||
BMU05主控模塊外形尺寸圖

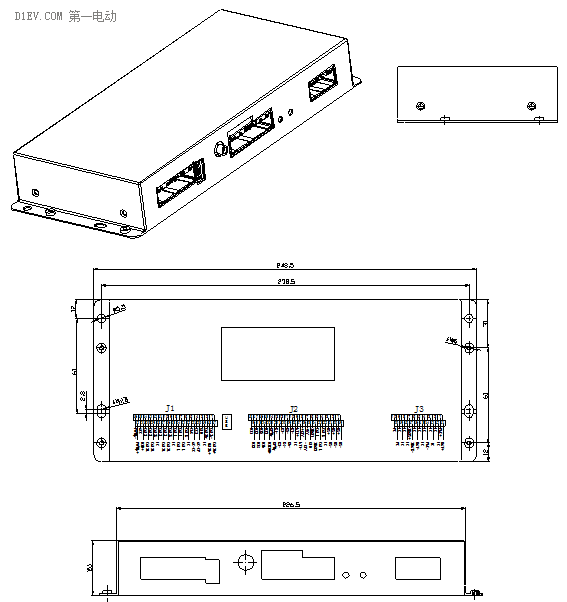

BMU05主控模塊結構尺寸見下圖
主控模塊USB接口
用戶可以使用通用的U盤將BMS記錄的運行數據導出，也可以使用U盤進行BMS程序升級。
使用U盤升級程序
用戶可以使用U盤方便的升級BMU主控模塊程序，操作方法如下：
?將BMU05主控模塊固件文件(KL_BMU.bin)放到U盤根目錄中。
?關閉BMU05主控模塊電源，將裝有固件的U盤插入主控模塊的USB接口。
?打開BMU05主控模塊電源，此時主控模塊將自動讀取U盤中的程序進行升級，升級過程約5～10秒左右。
?程序升級完畢后，BMU05主控模塊上的紅色和綠色兩個指示燈將常亮，表示升級成功。
?關閉BMU05主控模塊電源，拔掉U盤然后再打開BMU05主控模塊電源，程序?qū)⒆詣?dòng)運行， 紅色指示燈熄滅，綠色指示燈慢閃，使用調試軟件或顯示屏檢查版本號是否正確。
使用U盤導出運行數據
用戶可以使用U盤方便的將BMS的當前配置參數和運行日志導出到U盤中，數據導出過程中綠色LED會常亮，紅色LED熄滅，U盤上的指示燈閃爍。數據導出速度>1MB/分鐘。
注意：由于BMU05主控模塊在導出數據過程中會暫停其他任務，所以USB數據導出功能只能在停車后才能使用，在正常行車過程中嚴禁將U盤插入BMU05主控模塊USB端口。
