“2006年至2016年間，綜合來看在所有汽車市場中，平均每輛車的電子控制單元（ECU）數量從28個增加到了38個。目前，高端汽車一般配備超過100個獨立的控制單元，小型車輛也配備了30到50個?！保ú┦勒Z(yǔ)）

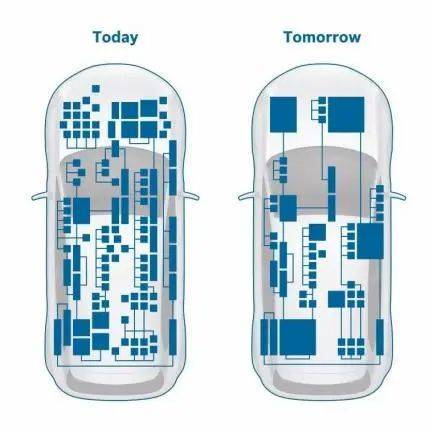

“大眾的計劃是將過去70個ECU變成3-5個高性能的行車電腦和安全相關功能ECU的進化?！保ù蟊娬Z(yǔ)）

從Tier1和車企透露的數據來看，汽車在智能化過程中，ADAS使組成車載零部件的半導體數量急劇增加，自動駕駛和整車OTA要求企業縮減ECU數量，同時優化性能，使之能夠承載大量數據的處理。

這些ECU分布在動力管理系統、底盤控制系統、制動系統、座艙、車身模塊等各種與駕乘安全、舒適相關的系統中。

在此背景下，ISO 26262及其涵蓋的系統風險等級評估標準ASIL等級應運而生，成為一個行業標準，力求實現汽車電子電氣系統的安全設計。

不強制，但必需

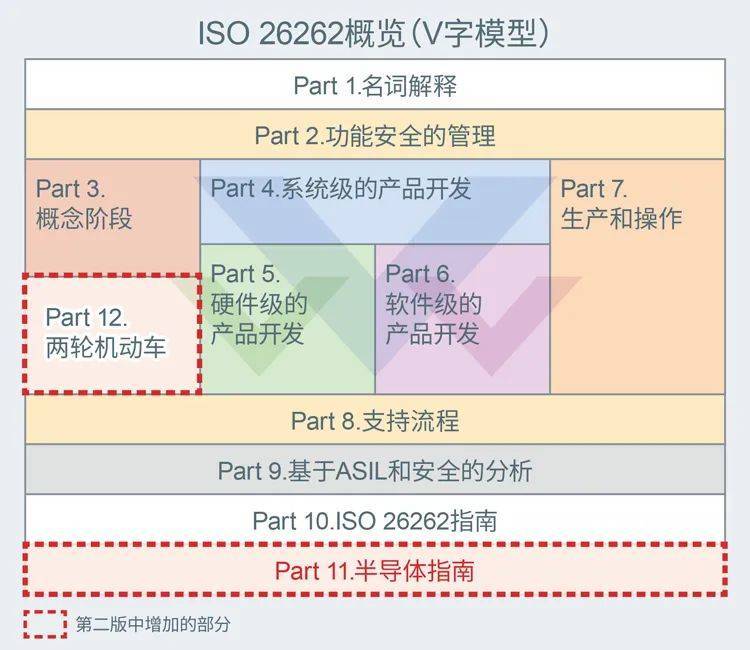

ISO 26262是汽車的電氣/電子相關的功能安全標準，該標準制定于2011年11月，并且在2018年又發布了第二版，追加了半導體指南內容。

該標準的對象涵蓋從車輛的構思到系統、ECU(電子控制單元)、嵌入式軟件、元器件開發及相關的生產、維護、報廢等整個車輛開發生命周期。

ISO 26262認證分為開發流程的標準和產品性能標準。開發流程標準是以之前IATF 16949為基礎，引入像賬票類、可追溯類的管理這些內容。產品性能標準就是符合ASIL所要求的安全等級，追加自診斷等功能。

由此可見，ISO 26262是汽車電子元器件穩定性優劣的評判依據之一，通過等級要求代表其產品引入有效的改善辦法，確?？扇萑谭秶陌踩?。

獲得ISO 26262認證有兩種方式，通過第三方認證機構獲得認證或自我認證。

第三方認證機構通常為TüV Rheinland、TüV SUD、SGS TüV等為代表。他們對于半導體企業是否已確立了符合ISO 26262標準的流程進行審查和認證。

通過第三方認證機構的審查后，企業可取得認證，推進符合功能安全的車載產品的開發。

自我認證，是企業按照ISO2626標準執行，但需要向客戶提供證明其遵行標準。此時相對于通過第三方認證機構建立符合標準的流程，自我認證可能需要耗費更多的工作量來證明。

據了解，半導體廠商羅姆（ROHM）就是基于此考慮，經過兩年半的流程構建，在2018年3月通過德國第三方認證機構TüV Rheinland獲得了ISO 26262的流程認證。

羅姆半導體（上海）有限公司技術中心副總經理李春華解釋稱：“ISO 26262標準不是法律，不遵守ISO 26262標準并不違法。但是，汽車制造商不會購買不符合標準的產品。汽車制造商通過根據ISO 26262設計電氣/電子系統來證明能夠確保汽車的安全?！?/p>

雖不強制，但是必需。所以從上到下的Tier2、Tier1和車企對半導體都會有一項“通過功能安全標準 ISO 26262 ASIL等級”的要求。

成本與安全的平衡

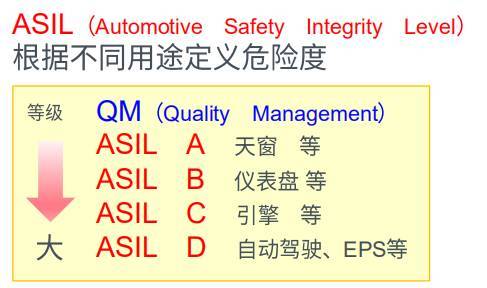

ASIL分為四個等級，分別為A、B、C、D，其中A是最低等級，D是最高等級。ASIL等級越高，對安全性要求越高，為實現安全付出的成本越高。

ASIL等級根據不同用途定義危險度而定。比如等級高的AISL D多是面向事關生命的系統，比如自動駕駛、EPS。如天窗、儀表盤等應用的芯片安全等級一般在ASIL A或B。

李春華在接受NE時代專訪時指出：“ASIL等級是通過定義產品的故障發生頻率、故障可控性而定?！?/p>

但是從ASIL A到D，研發成本指數級上升。要達到ASIL D等級的要求，產品的成本可能就會向上增加很多。企業該如何在成本和安全等級之間取得一個平衡呢？

李春華對NE時代表示：“在現有的方案當中，比如電源系統，它本身能實現功能，但是對于產品功能要提升ASIL等級，如果在現有電源上去推翻，讓芯片廠商重新開發一個對應的產品，對于開發時長、成本來說都比較貴。此時半導體企業可以提供一些電源輔助類的產品（如電源監控IC），在芯片里增加具有功能安全包括自我診斷的功能。通過加上羅姆的電源監控芯片就可以去幫助提升電源的方案，就是對于OEM、Tier1這塊有效的去節省開發周期、開發成本，來達到實現同樣功能等級的一些產品。”

在車載級元器件方面，羅姆面向功能安全開發的解決方案主要包括“針對ECU電源電路的解決方案“及“針對液晶面板的解決方案”。

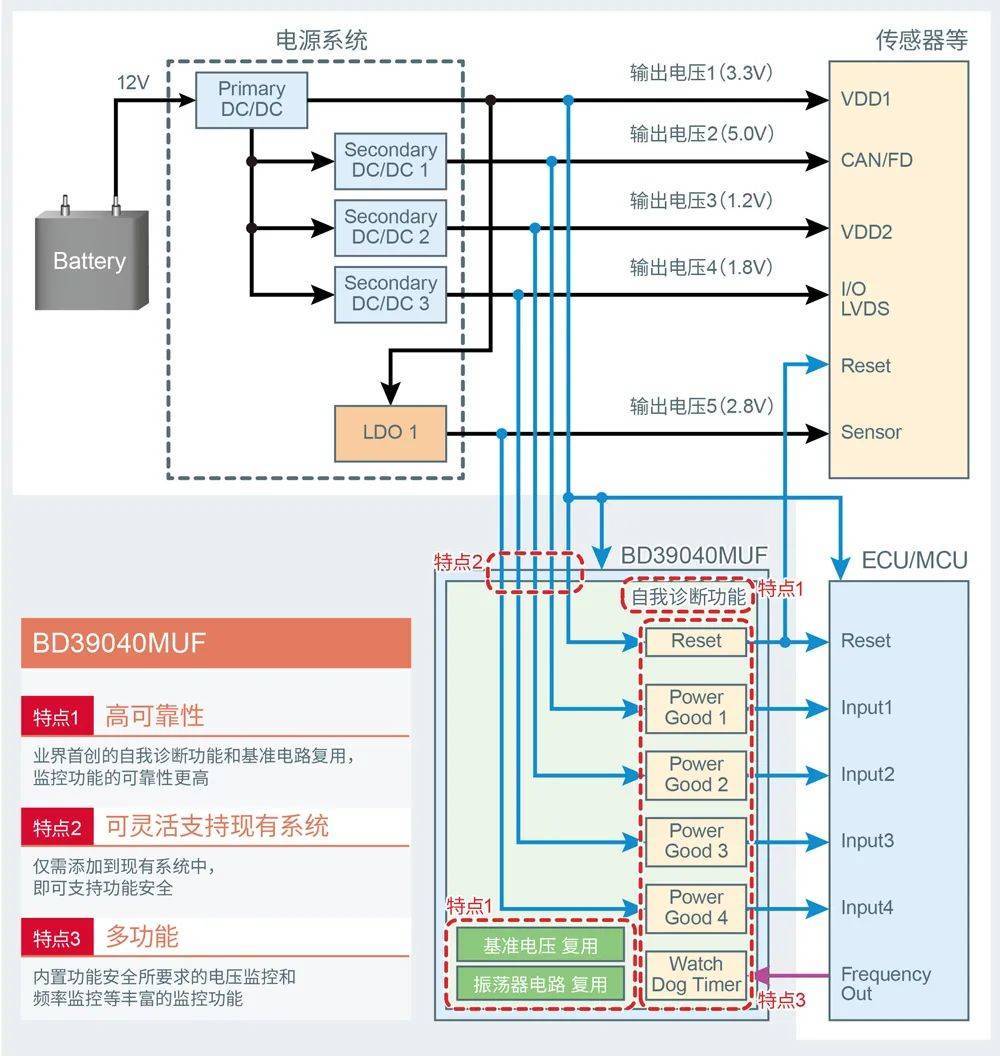

在汽車ECU中，通常需要多個電源。該電源發生異常時可能會引發事故，因此，需要能夠監控ECU內的多個電源、并在發生異常時根據異常進行避免事故的處理。電源監控IC就發揮著這個作用：電源監控IC會監控這些電壓，并在發生異常時通知MCU，提示其進行處理。

近年來，儀表盤已經逐漸開始采用LCD（液晶顯示），后視鏡和內后視鏡采用電子鏡的車輛也多起來了。這些顯示裝置具有向駕駛員傳遞各種信息的重要作用，因此如果顯示裝置發生故障導致無法顯示、出現黑屏的話，就會給駕駛員帶來麻煩。但是，對于儀表盤和電子鏡來說，比起黑屏，錯誤顯示可能更危險。

針對這種問題，羅姆開發出液晶面板用芯片組，擁有控制各液晶驅動器的時序控制器、驅動液晶面板的源極驅動器和柵極驅動器、多功能電源IC、進行圖像視頻校正的伽瑪校正IC，可從整體上確保液晶面板的功能安全。

總而言之，車載應用要實現“功能安全”，不僅需要主功能，還需要“安全機制”。并且這些“安全機制”還需要確定自己正常運行的“自我診斷功能”。由此，車載芯片在運行時能夠得到三層保護。

當下游Tier 1和車企對功能安全提出需求，建立ISO 26262工作流程的半導體企業才能將功能安全深入整個車載芯片開發周期之中，應對電動化+智能化發展方向下的安全挑戰。
