最近MG MULAN發布全新技術亮點，這個上汽電動汽車?yán)锩娴钠放?，搶著把上汽星云純電專屬系統化平臺和“超薄純平”魔方電池拿出來講，這個后續智己、飛凡和榮威創造了難度，都是一樣的設計，后面講啥呢？我作為一名電池技術人員在上汽待了四年，對這個電池的設計來做一些解讀。當然由于立場問題，我還是安利一下，盡量客觀一些。

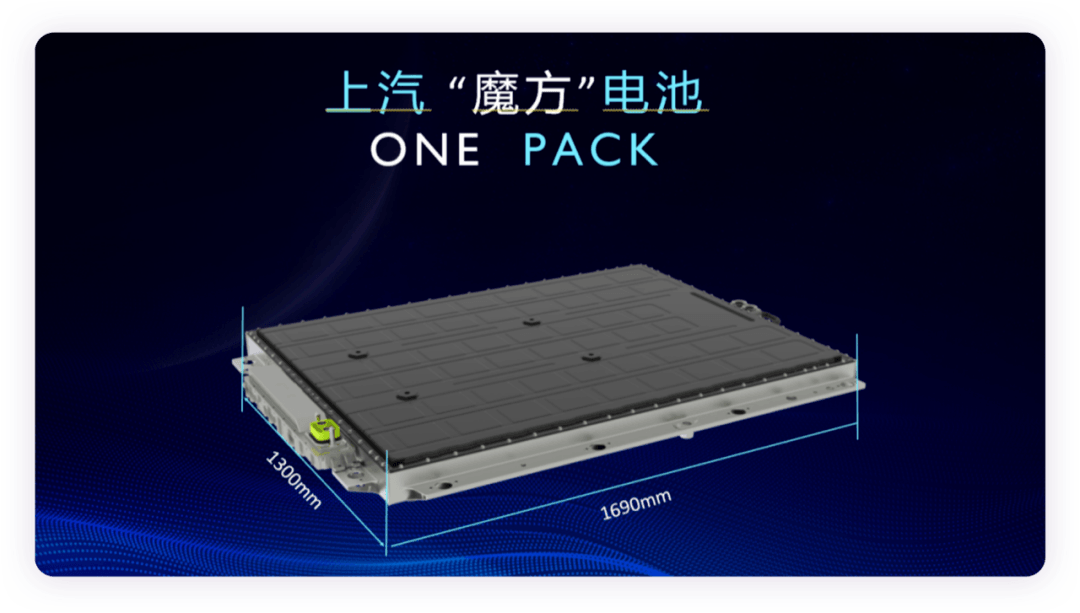

▲圖1.上汽的E2電池平臺

Part 1

為什么要做躺式電芯

上汽的主要合作方是寧德時代，所以在早期研究中，需要實現5個設計目標“21103”：

●最高200Wh/kg的能量密度

●Pack 100/kWh美金的成本

●110mm的高度，支持轎車

●0熱失控，各種化學體系絕對安全

●3C快充

后續這個目標上，加入了更寬泛的能量梯度，和快換的設計。

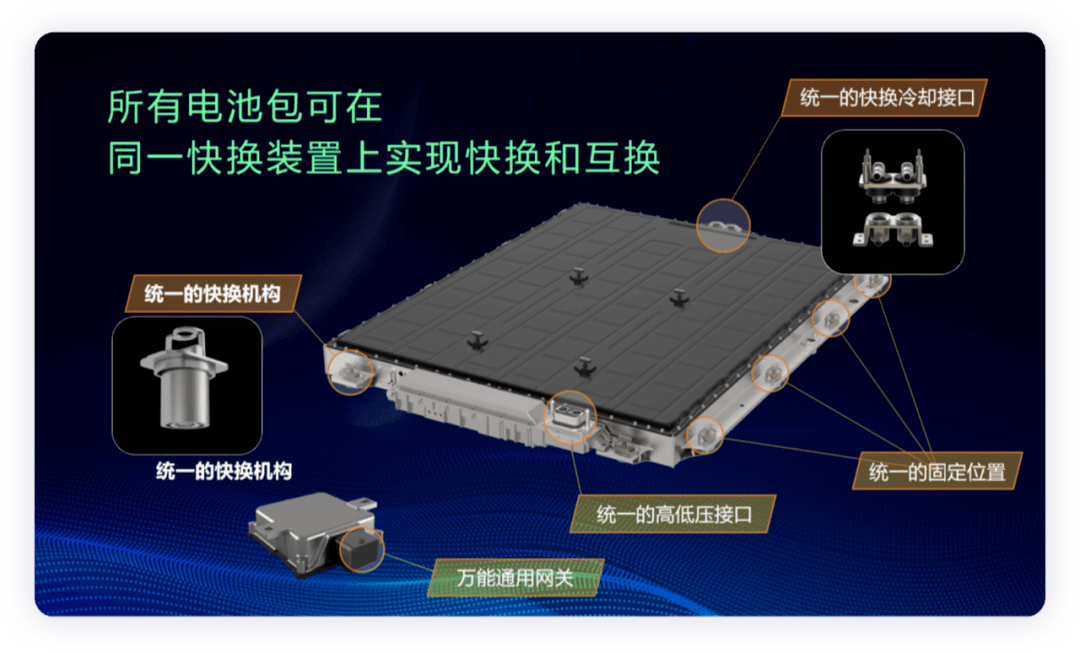

▲圖2.XY方向固定尺寸以后的換電設計

你會先發現：成本和安全的目標是剛性的，110mm后續擴展成不同的規格，所以采用LBS躺式電芯，最核心的訴求是安全。One Pack的設計，在電池XY兩個尺寸固定以后，我們看到由于整車企業對能量有需求，在能量密度和成組率都達到極限以后，只能靠高度上漲。三種不同厚度的電池包，對應三種不同的電芯規格（長、寬固定，厚度變化）。

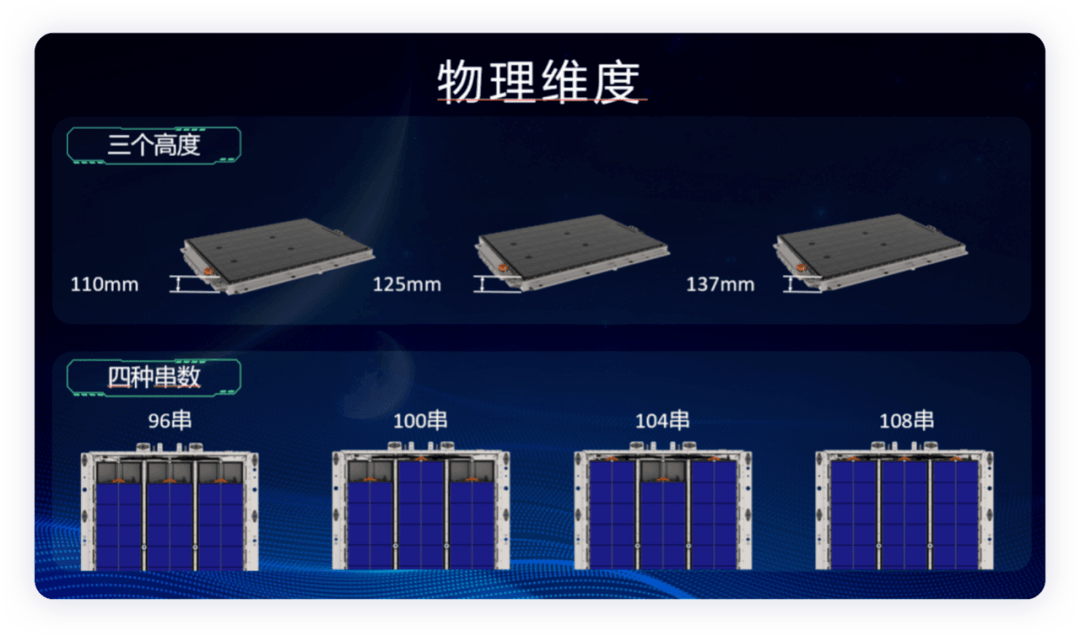

▲圖3.上汽電池包的擴展

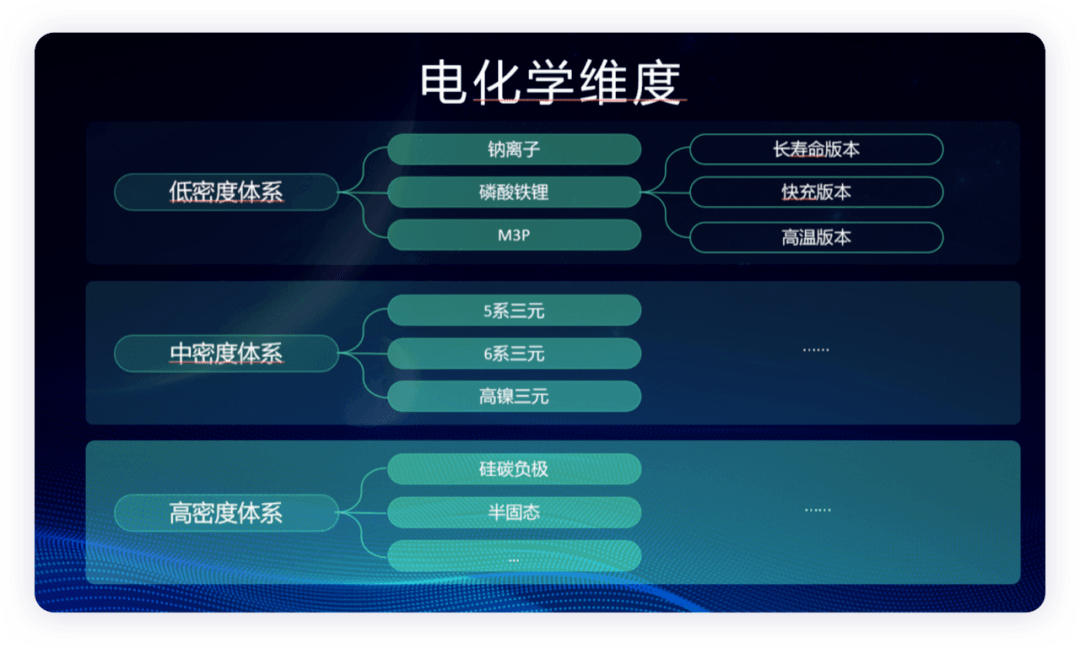

在這里最大的問題，就是化學體系的梯度沒拉開，原有的中密度、高密度和低密度化學體系，使得在同一個電芯規格下面，容量沒辦法覆蓋那么多的配置，由于電芯的配方的差異，這使得3種不同的尺寸規格配上三大體系的配方，出來N種電芯。

▲圖4.電芯的規格演變

也就是面臨這個問題，這個尺寸規格用磷酸鐵鋰體系來做，覆蓋44kWh-70kWh，但是70這個數據得靠M3P，真正用LFP來做，電池的能量其實不算高。

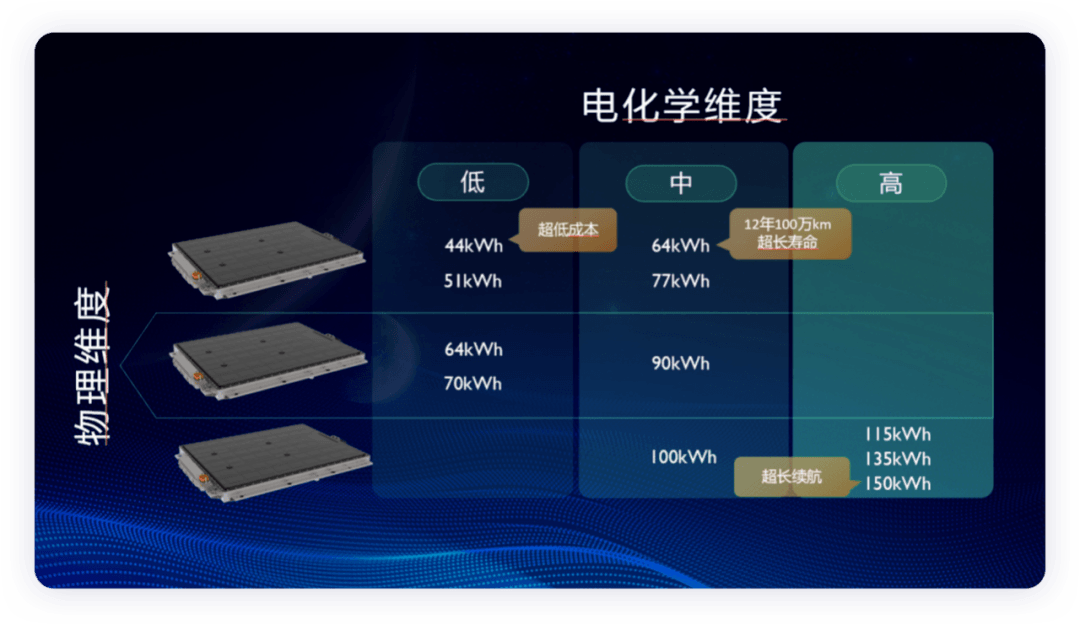

▲圖5.電池規格的搭配

Part 2

設計的解讀

這是一種典型的CTP設計，散熱放在中間，通過類似特斯拉這種長條形水冷板冷卻的方式來做電芯底部冷卻，如果要做大功率快充可以在上下電芯加入整塊的水冷板解決，但是由于電芯屬于較大尺寸的，均熱挑戰就存在了。

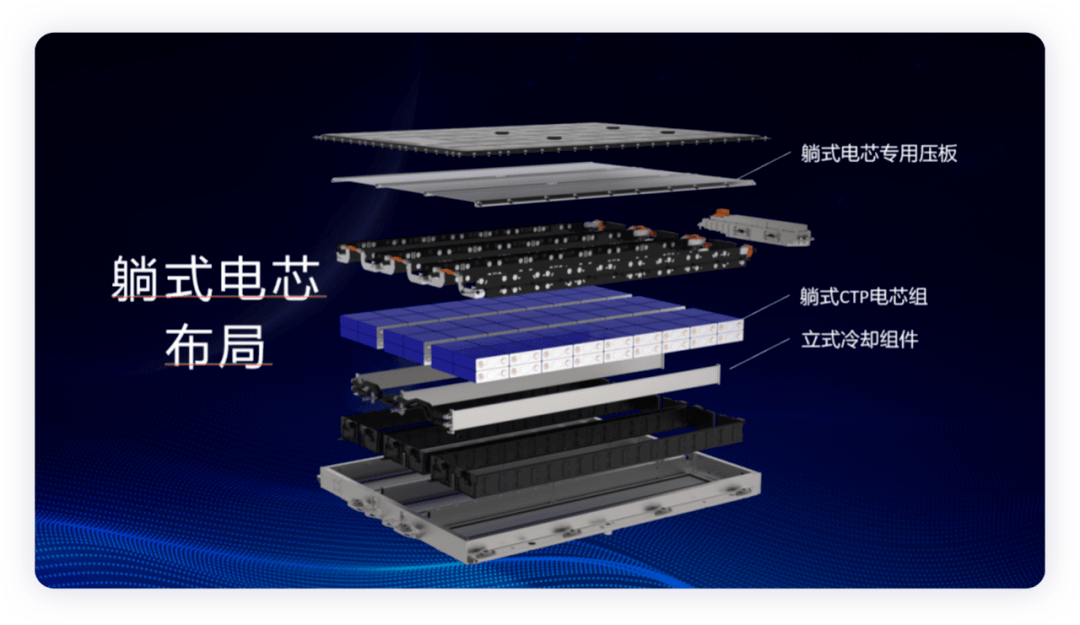

▲圖6.整體的布局

整個設計的核心，就是圍繞這個不燒，通過側邊的隔熱，最多燒兩顆電芯，這是整個電池包設計的最基本的考慮，這點是這個電池系統設計最大的考慮。

備注：目前的問題，全中國車企都圍繞鐵鋰做方案，立起來加入一定厚度的隔熱材料，也比較合適做熱失控防護。

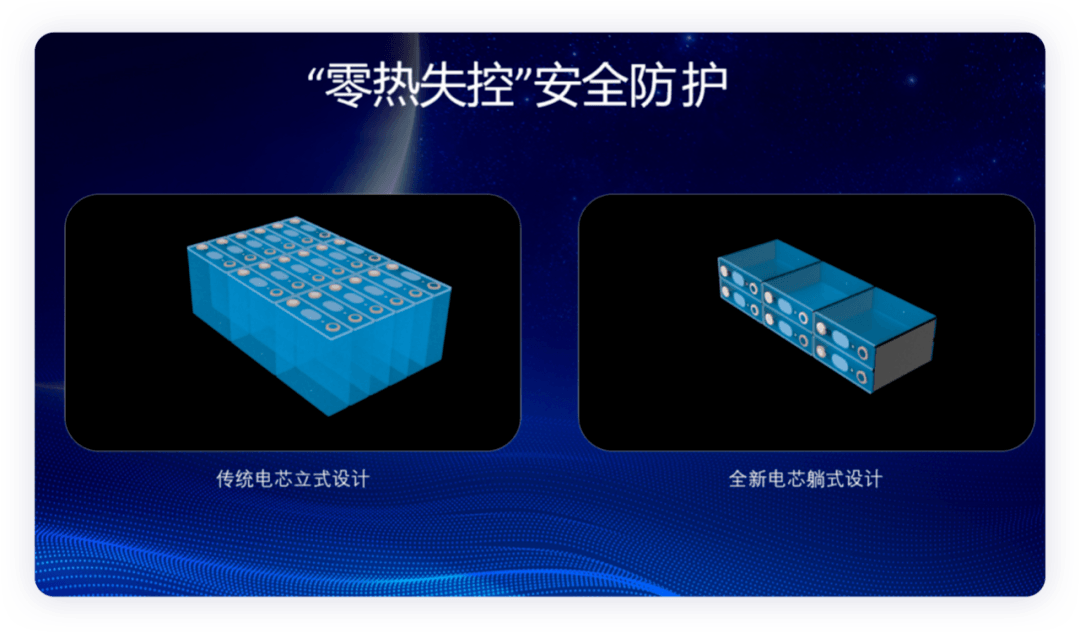

▲圖7.熱失控

你仔細對比一下，要做110mm的電池包，大方殼確實不是好方案，所以這塊要么刀片和4680/4695兩種，在我們當時的可能性來看，這是一種必然的選擇。

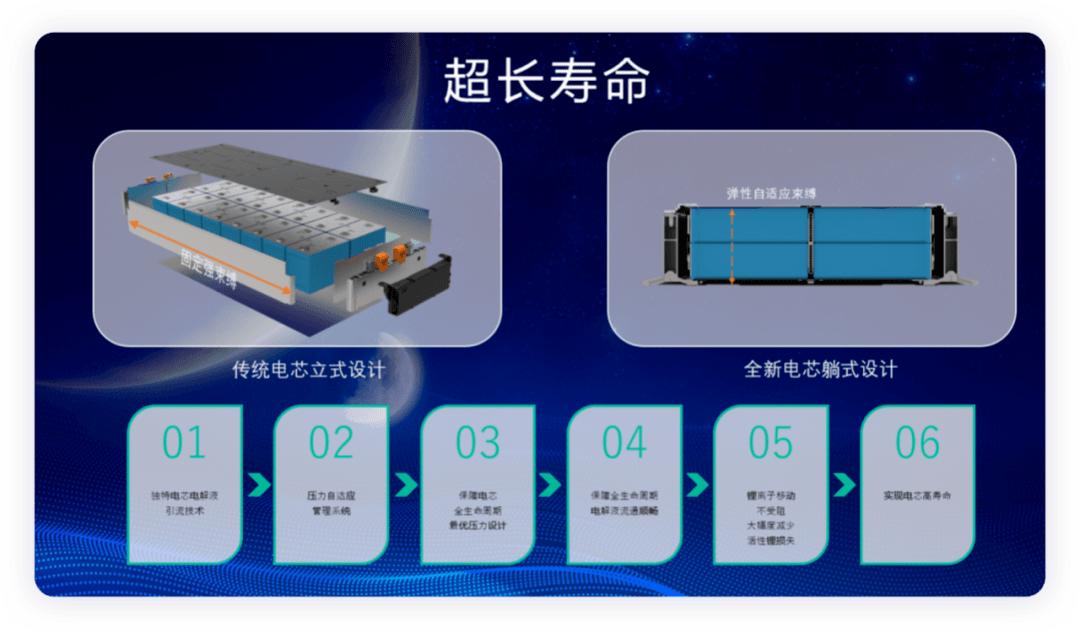

▲圖8.躺式電芯設計

這一頁的數據，更多的還是建立在現有的產品對比上，在下一代的長刀和短刀的數據對比來看，再來對比下。

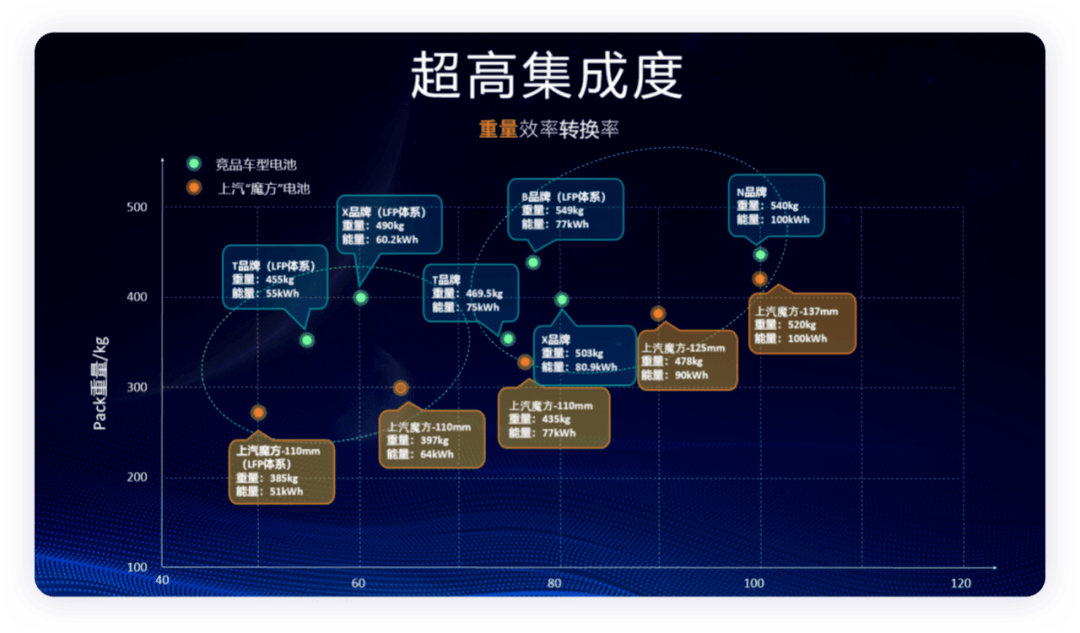

▲圖9.這一頁其實大家一直在刷記錄

小結：磨劍三年，上汽的E2電池平臺是建立在方殼卷繞技術上的一次很有意義的嘗試，和現在的方殼疊片出來的各種刀和4680相比，沒有電芯根本的變化，做Pack的兄弟已經傾其所有，到頭了。
