冬至已過，2017年最冷的時節也日漸逼近。然而，即便是在最冷的日子里，如果你乘坐的是一輛搭載著英偉達的Drive PX 2計算平臺的無人駕駛汽車，你可能根本就不用開空調。因?yàn)?，這是一輛“有情懷有溫度”的“暖車”。

但千萬別高興得太早——不用開空調當然好，但過分的是，極有可能，每過兩個小時，你便不得不停下來打開窗戶“吸吸外面的冷氣”。冬季尚且如此，到夏季，就更麻煩了——作為無人車“大腦”的PX 2被“熱暈”、“熱死”也有可能。

功耗太高、運行中產生的熱量太多，已經成為GPU最大的軟肋之一。正因?yàn)槿绱耍?a class='link' target='_blank'>特斯拉在最近“悍然宣布”要自己研發芯片時，也把“降低功耗”作為主要?jiǎng)訖C(jī)之一。

事實上，早在特斯拉之前，GPU的“功耗太高”，已經成為眾多“友商”向它發起進攻的突破口——英特爾、谷歌、Mobieye、Wave Computing、Graphcore、地平線、寒武紀等多家芯片廠商都在以“我的功耗更低”為資本來跟GPU搶生意，一場針對英偉達的圍剿正在展開。

一．GPU：生命不能承受之“熱”

首先必須澄清一下，通常所說的“GPU功耗”，并不是單顆芯片的功耗，而是基于GPU及對應算法的整個計算平臺的功耗；因?yàn)椋珿PU常常是跟算法結合在一起，作為整體方案一起使用的，脫離計算平臺談單顆芯片的功率，沒有多大實際意義。

目前，特斯拉Model S上的Autopilot 2.0使用的自動駕駛計算平臺是英偉達的Drive PX 2。 PX 2使用的處理器為GPU TeslaP100，功耗最高可達250W，10小時2.5度電。10小時2.5度電是什么意思呢？

Model S75與Model S P100D的電池容量分別為75kWh、100kWh，續航里程分布為417公里、540公里，算下來，每1度電可以跑5.4公里，2.5度電，可以跑13.5公里。也就是說，Drive PX 2每運行10小時，Model S的續航里程可能就減少13.5公里。（英偉達提供給Tesla的PX 2，是定制版，相對于通用版，在功耗上得到了優化。）

根據中國科技部在去年8月份發布的《“新能源汽車”試點專項2017年度項目申報指南建議》，到2020年之前，電動車的耗電應降低到10度/100公里以?xún)?nèi)，算下來，也就是，1度電至少可以跑10公里。假如到時Drive PX 2被裝在“中國標準”的電動汽車上，將可能產生什么后果？PX 2每多運行10小時，車輛的續航里程就會減少25公里以上。

如果搭載PX 2的無人駕駛汽車是私家車，那么，連續運行10小時的情況并不常見，但如果這輛無人駕駛汽車是出行運營車輛，則連續運營10—20小時便是家常便飯。在這種情況下，PX 2的高功耗無疑會提高無人車的充電頻次，從長期看，還會加速電池的“折壽”。

并且，對運營車輛來說，充電頻次過高，還會增加時間成本，減少盈利。

如果說GPU功耗過高對電池帶來的耗損還主要是“錢的問題”，那么，散熱問題則可能“事關人命”，這也是更令人頭疼的問題。

芯片功耗太高最大的問題并不是“太費電”，而是散熱困難——夏天，車內的自然溫度可以達到四五十度，再跟計算平臺產生的熱量疊加再一起，器件的溫度達到100-200度，輕則發燙，重則燒壞，進而導致系統“死機”、或“自動關機”。

手機在死機后重啟一下就可以了，但無人駕駛汽車要是在高速行駛的過程中系統崩潰，是性命攸關的事，馬虎不得。為了避免系統崩潰，很多以GPU為核心處理器的無人駕駛汽車，每開兩個小時就要停下來散熱。

為應對功耗太高的問題，PX 2的用戶們紛紛搭載水冷系統、小電風扇、散熱片等各種散熱設備。對電子產品來說，散熱設備本是常識，無甚新奇之處，但需要強調的是，功耗越高的器件/系統，需要搭配的散熱設備就越多，而這個散熱設備，也是需要耗電的，這就等于新增了一次功耗。

并且，設計中需要的風扇和散熱器等硬件越多，系統故障的概率就越大，這將影響系統的可靠性，甚至是壽命。

由于被用戶吐槽太多，英偉達也已意識到功耗是它的軟肋，因此，它曾經做過“設計低功耗的GPU”的努力，但結果并不理想。

英偉達在2017年CES展上推出了新款處理器Soc Xavier（由GPU TeslaV100集成而來），運算速度為30 TOPs。當時媒體紛紛在計算，說Xavier的計算能力提高至PX 2（24 TOPs）的1.3倍，而功率只有30w，僅為后者的幾分之一。這進步，真是杠杠滴！

但是，先別急著高興，據《建約車評》向英偉達工程人員確認，Soc Xavier并非是像PX 2那樣能夠“獨當一面”的產品，它們之間不存在可比性。

Xavier只是英偉達在2017年10月份推出的最新計算平臺Drive PX Pegasus上面的“半成品“?？墒牵?dāng)以Xavier為基礎的PX Pegasus出來后，”一切都變了“——Pegasus的深度學習計算能力為320萬，是PX 2的13.3倍，而最高功耗也升高至500W。

雖然從能效（計算能力/功率）的角度看，PX Pegasus相比于PX 2是進步了不少，但每2個小時一度電，這個還是挺可怕的。因此，英特爾首席工程師兼自動駕駛解決方案首席架構師杰克·威仕特“黑”P(pán)X Pegasus功率依然太高，不是沒有道理的。

二．FPGA：五十步笑百步

在英偉達搭上了AI的東風一路青云直上的歲月里，昔日芯片市場上絕對的霸主英特爾是很不服氣的，它總想著如何扳回一局。在AI芯片市場上，英特爾最主要的動作就是買買買，這其中，就包括對FPGA領軍公司Altera的收購。

英特爾的FPGA，在多傳感器融合中發揮著重要作用。FPGA，是公認的比GPU“能效更高”的AI芯片。

我們可以將英特爾的FPGA之Stratix系列中等級最高的Stratix 10（14nm）與英偉達GPU中目前等級最高的Tesla V100(12nm)做個比較：計算能力方面，Stratix 10為10 TFLOPs，Tesla V100為14 TFLOPs；最高功耗方面，前者為 120W，而后者為300W。雖然Stratix 10的計算能力稍微遜色一點，但如果綜合來看（功率/計算能力），完成相同的計算能力，它所需要的功耗要比Tesla V100小得多。

FPGA之所以比GPU能效更高，主要有以下幾個原因——

1.多線作戰

FPGA雖然和GPU都擅長“并行處理”來提高計算效率，但兩者并行處理的方式并不完全相同：

GPU只有數據并行，比如把一組龐大的數據拆分成6400份，然后分別輸入6400個小的計算單元中，所有的計算單元都聽命于同一個指令、按照統一的步驟計算，等6400份計算都分別完成后，再統一輸出，匯總到一起；而如果是在FPGA中，則不僅數據并行，而且還有“流水線并行”，即這6400份數據在各自的計算單元中是由不同的指令操控著，每處理完一份，就能馬上輸出。

基于這種特質，在面對壓縮、圖像處理、機器學習等計算量比較密集的任務時，F(xiàn)PGA更有能力避免延時，效率要比GPU高很多。因此，完成同樣的計算任務，F(xiàn)PGA所需要的功耗也要比GPU少得多。

2.不需要“兜圈子”

跟CPU一樣，GPU在運行中也依賴于傳統的馮.諾依曼架構，即指令和數據均存儲于外部存儲器中，處理器需要從存儲器中取出指令、解碼,然后再執行該指令。GPU里面有數千個小的計算單元，它同時運行最多數十萬個小程序，因訪問存儲器需要“排隊”，所以實際上大部分小程序都被“卡”住了，真正在GPU上”動起來“的只是很小的一部分。然而，這些正在“排長隊”的小程序卻要占用芯片面積、消耗內存帶寬，結果，抬高了GPU的功耗。

而對于可編程的FPGA來說，由于硬件電路是通過程序來定義的，它不需要取指令與指令譯碼過程，計算得到的結果也無需在主存儲器臨時保存，可以被直接送到下一步。因此，相比于通過GPU實現，不僅提高運算速度，而且對存儲器帶寬的需求也會低很多，這就節省了功耗。

3.計算資源的浪費少

GPU的硬件資源是由加法器、乘法器這樣的硬件單元組成的，并且，一經配置，就無法更改。比如，加法器配置15個、乘法器配置15個，但實際使用的時候，可能前者的用量是2個，而后者的用量只需要2個，這就白白浪費了13個加法器的資源。

而FPGA則具有“可編程”的靈活性，用戶可以根據特定應用的需求對硬件進行編程，如果應用里面的加法運算非常多就可以調用大量的邏輯資源去實現加法器，從而保證計算資源被充分利用。計算資源浪費少，同時就意味著功耗的節省。

不過，具體到個案中，F(xiàn)PGA是否真的就在功耗上比GPU更有優勢，還得結合應用場景來看，不能簡單地生搬硬套。

具體地說，如果FPGA的架構優化能做得很好以致于一塊FPGA的平均性能能夠接近一塊GPU，那么FPGA方案的總功耗遠小于GPU，散熱問題可以大大減輕。反之，如果需要二十塊FPGA才能實現一塊GPU的平均性能，那么FPGA在功耗方面并沒有優勢。

總體上，基于FPGA的計算平臺的功耗在30W—200W,雖然上限要比基于GPU的Drive PX 2要低一些，但根據業內人士的說法，使用了FPGA方案的谷歌無人駕駛汽車依然無法逃避“每開兩個小時就要停下來散熱”的命運。

英特爾總不忘在各種場合向它的潛在客戶黑一下英偉達，黑一下GPU的功耗，但站在旁觀者的角度，F(xiàn)PGA黑GPU功耗高，也許只是“五十步笑百步”而已。

三．ASIC：做減法，追求“小而美”

如果要降低功耗，需要從哪些方面入手？這是很多人都好奇的問題。在芯片領域有近30年經驗的地平線機器人公司首席芯片架構師周峰博士認為，影響芯片功耗的主要是制程和架構，那么，要降低功耗，也應該從這兩個角度入手。

制程

在架構不變的前提下，芯片的制程等級越高，功耗就越低。比如，一款芯片，在14nm的制程下做出來，要比在28nm的制程下做出來功耗更低。通過提高制程等級來降低功耗，一般發生在同一系列產品的更新?lián)Q代上，比如，28nm制程下的FPGA Stratix V在升級到14nm制程下的Stratix 10后，功耗降低了40~70%。

不過，對廠商來說，改制程的成本往往是一個天文數字，如果沒有一個可觀的預期銷量，廠商通常很難僅僅為了降低功耗就去改制程。

架構

在不改變制程的條件下，可以通過對芯片架構進行重新設計，通過調整結構、縮小面積、并配合一定的算法等方式把功耗降下來。這種做法，比改變制程的難度更大，并且，重新設計架構的周期也很長，但如考慮到高能效帶來的功耗節省以及效率提升所能帶來的總體維持/營運成本的降低，有遠見的公司還是愿意這樣做。

通過修改架構來降低功耗，往往發生在不同產品、不同廠商之間的競爭中。比如，谷歌推出的TPU、Mobileye推出的EyeQ、地平線推出的BPU，就是通過改變芯片架構來降低功耗。

那么，為什么通過調整架構就可以降低功耗呢？

GPU和FPGA都是通用芯片。所謂“通用”，即功能“大而全”，某些功能在特定的應用場景中是派不上用場、被浪費的，然而，就是這些派不上用場的功能，卻硬是要運行、要“發光放熱”。

GPU，本不是為了做AI計算而設計的，它的主要功能是用來做圖像處理的，這就導致，在AI計算中，僅有占芯片總面積不到4成的計算單元被有效利用。比如，GPU 有6400個微小處理器，在做圖像處理時，這6400個處理器全部都用上了，但在做AI計算時，只有效利用了一小部分，可能是2000個，結果，剩下的那一部分計算資源就被浪費了。然而，GPU 仍然需要為這部分被浪費的計算量承擔功耗。

因此，被應用在AI計算中的GPU，要降低功耗，就得“做減法”，把傳統的圖像處理功能給砍掉。

FPGA也存在“產能利用不足”的問題。FPGA的運算電路基于查找表，比如說，F(xiàn)PGA內部有1000萬個自定義邏輯部件，一個4輸入的查找表單元需要96個晶體管來支持，然而，這96個晶體管中，絕大部分都屬于冗余。這些冗余也必然體現在芯片的面積和功耗上。

要想避免因?yàn)椤爱a(chǎn)能利用不足”而導致的功耗浪費，最好的方法就是，通過重新設計芯片架構，開發針對特定應用場景的專用芯片，這就是走“小而美”路線的ASIC。在ASIC中，除了必要的對外連接及對內中控部分，所有的晶體管都可以完全被用于計算上，而那些“閑置產能”都被砍掉了，因此，對應的功耗浪費也省掉了。

因?yàn)槭恰皩?zhuān)用”，所以，ASIC的設計難度和開發成本都要比GPU和FPGA高得多，而且，周期也更長——一般來說，基于FPGA的開發周期大約為6個月，而相同規格的ASIC則需要1年左右。但一旦量產，成本就會比GPU和FPGA低得多（特定的用戶不需要像對GPU那樣為某些“閑置”的功能買單）。

并且，由于計算能力和計算效率都可以根據算法需要進行定制，ASIC與通用芯片相比，在節省功耗的同時，還具有計算性能高、體積小等多種優點。

馬斯克曾表示，“人工智能專用芯片將大幅度降低能耗和成本”，而他的搭檔吉姆?凱勒也表示，專用芯片可以提升效率。由此看，特斯拉正在研發的芯片應該也是ASIC。

在這里，我們列舉三款已經有成型產品的ASIC芯片。

1.谷歌—TPU

很早之前，谷歌就意識到GPU更適合訓練，卻不善于做訓練后的分析決策，因此，它得自己開發一款專門用于做分析決策的AI芯片。在低調使用了一兩年后，在2016年5月份召開的Google I/O大會上，這款專用芯片TPU終于閃亮登場了（在2017年5月份又公布了TPU 2.0版）。

谷歌聲稱TPU（以下簡稱TPU 1）的運算速度“比當前CPU和GPU快15-30倍”，同時“功耗還要低30—80倍”，但很快遭到黃仁勛及其擁護者的“打臉”，他們紛紛表示，谷歌是拿自己新出的產品跟英偉達兩年前的舊產品TeslaK80做比較，不太厚道。

甚至，直到谷歌在2017年推出新一代TPU即TPU2時，英偉達方面也稱，他家的最新款GPU Tesla V100在計算性能可以秒殺TPU2。

TPU2的最高功耗在130-160W之間，但其計算能力，公開資料只能查到其半精度浮點計算能力為45 TFLOPs，至于流傳的180 TFLOPs是什么情景下的則語焉不詳；而GPU Tesla V100，最高功耗300W，計算能力為單精度浮點15 TFLOPs，半精度浮點計算能力暫不清楚，因此，無法直接比較。但即便是Tesla V100的計算能力超過TPU 2,這也是以超過后者兩倍的功耗為代價的，論能效的話，應該還是TPU 2更占優勢。

之所以說在功耗戰爭中TPU 2能贏過GPU,就因?yàn)樗?ASIC，由于只執行單一工作，速度更快也在情理之中。TPU和GPU之間除了性能較量，更多代表的是ASIC和通用型芯片這兩種設計思路間的博弈。

不過，由于TPU只用于云端計算，不在終端使用，并且，也只是谷歌自己用，而不對外銷售，因此，它跟其他廠商的AI芯片之間并不存在太強的競爭關系。

2. Mobileye—EyeQ

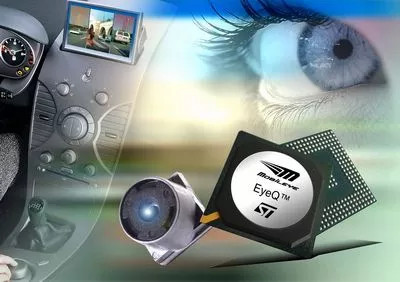

被英特爾收購的Mobileye所產的ADAS視覺處理芯片EyeQ，也屬于ASIC。在跟英偉達走到一起之前，特斯拉就使用的EyeQ。EyeQ目前已經更新到第四代，最近蔚來汽車剛發布的量產車ES8，即為全球首款使用EyeQ 4作為自動駕駛處理器的量產車。

將EyeQ 4與英偉達的最新處理器Xaiver做個比較會很有意思。

EyeQ 4 可以在 3W 的功耗下提供 2.5 TOPs 的計算能力，Xavier在30W的功率下提供 30 TOPs的計算能力，計算一下能效可知，在EyeQ 4中，每1W可支持0.8 TOPs的計算能力，而在Xavier中，每1W可支持1 TOPs的計算能力，Vavier的能效更高。

不過，在這場比較中，Xavier以微弱優勢勝出，卻并不能否認ASIC在降低功耗方面的能力——有一個關鍵的問題忽略了，制程，EyeQ 4是基于28nm的制程生產的，而Xavier則是基于16nm的制程。也就是說，Xavier在能效上超過EyeQ 4，要?dú)w功于更先進的制程，而非芯片架構。

當EyeQ的制程從28nm升級到7nm的時候，它在功耗上的優勢就立馬可以秒殺Xavier。2016年5月，當時尚未被英特爾收購的Mobieye發布了最新一代芯片EyeQ 5，這款芯片將于2020年上市。在本月初的洛杉磯車展上，英特爾執行長Brian Krzanich強調，“EyeQ 5，在深度學習中的能效要比英偉達的Xavier高出1倍以上。”

英偉達的人聽了這句話可能會很不舒服，但我們可以做個簡單的比較——計算能力方面，EyeQ 5是 24 TOPs，Xavier是30 TOPs；功耗方面，前者是5-10W，而后者則為30W。 再比較一下能效（計算能力/功率），EyeQ 5為Xavier的2.4—4.8倍。

可以，在降低功耗的問題上，Mobileye走的是ASIC和改進制程“兩手抓，兩手都要硬”的路線。

3. 地平線—BPU

這場功耗戰爭中，還有一個后起之秀，即由原百度自動駕駛創始人余凱博士創辦的地平線機器人公司。地平線自2015年成立之初就以生產“低成本低功耗”的AI芯片為使命，2017年12月20日，他們的第一代低功耗芯片“征程”（Journey）和“旭日”（Sunrise）系列也正式發布。

其中，“征程”將主要用做于智能駕駛平臺的核心處理器，而“旭日”將主要運用于智能城市、智能商業中的人臉識別等。

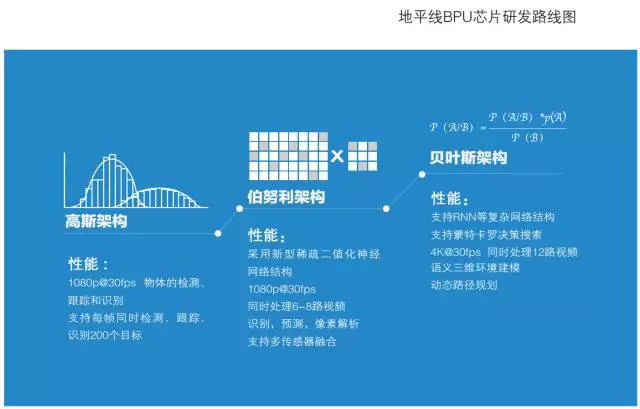

地平線將這兩款自研的芯片架構命名為BPU(BrainProcessUnit)。第一代BPU的計算能力為1Tops，延時低于30ms，可實時處理1080P@30幀，并對每幀中的200個目標進行檢測、跟蹤、識別，而其功率則僅為0.5—2.5W，典型功耗為1.5W。

數據要經過比較才有意義。

比如英偉達Drive PX 2，圖像處理能力可達2800幀/秒，不到BPU的3倍，但功耗卻高達250W，是后者的上百倍。從能效的角度，BPU的優勢十分明顯。

與PX 2相比，BPU能識別的目標數量確實是“少了點”，但在周峰博士看來，這并不能算是一個遺憾?！靶酒瑧?yīng)該達到怎樣的能力，取決于應用場景。從能力上來說，我們也可以做到每禎識別400個目標，但畢竟這樣會影響檢測速度、增加功耗，而且也不必要——人在開車的時候，才能同時處理多少個目標？針對自動駕駛的ADAS系統，每禎識別200個目標，最小分辨率達到32*32，這就已經足夠了?！?nbsp;

說200個目標“足夠了”，是因?yàn)锽PU能夠?qū)δ繕?biāo)進行“精準識別”。通常，圖像處理中有大量并不重要的冗余信息，而地平線則通過算法設計“無視”掉那些跟無人駕駛無關的干擾圖像信息。這就減少了處理器的計算負擔，將處理效率提高10倍以上，同時，也節省了功耗。

為芯片設計獨特算法的另一個優勢是，芯片中的乘法器利用率得到了提供。通常，芯片中的乘法器利用率在20%—60%，而地平線BPU乘法器利用率的平均值為96%，峰值甚至達到了100%。這就減少了計算資源的浪費，提高了能效。

意即，BPU的低功耗，不僅得益于專用的芯片架構，也要?dú)w功于專用的算法。

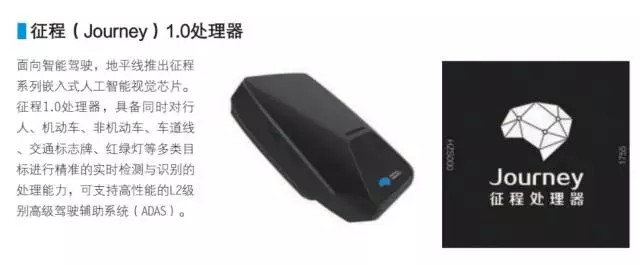

在自動駕駛領域，第一代BPU“征程”（Jounery）具備同時對行人、機動車、非機動車、車道線、交通標志牌、紅綠燈等目標進行精準的實時檢測與識別的處理能力，將應用于基于視覺感知的ADAS(雨果平臺)上；明年，地平線還將發布第二代BPU,搭載第二代BPU的雨果平臺將支持多傳感器融合，應用于L3和特定場景下L4級的自動駕駛，感知能力強大到連行人“下一個5秒鐘將怎么走”這樣的細節都可以預測。

目前，地平線已在全球四大汽車市場（美國、德國、日本和中國）同博世等多家頂級Tier1和整車廠建立起合作關。不過，需要注意的是，地平線并不直接向客戶賣BPU，而是跟算法捆綁在一起，作為整體方案來銷售。

其實，在創立地平線之前，余凱博士就已經意識到，要想達到在同等性能下功耗更低、成本更小的目標，就必須構建“芯片+算法”的一整套解決方案，因?yàn)?，無人駕駛的某些核心算法要跟專用的芯片匹配，才能達到最好的效果，而芯片的功耗也會受算法的影響。在AI時代，用算法和軟件來定義芯片，并通過算法來優化芯片將成為一種趨勢。

今后，地平線還將構建一個芯片訓練平臺，用戶可以在這個平臺上做各種模擬測試、訓練，積累數據、改進算法。

細數全球范圍內的無人駕駛方案供應商，Mobieye跟地平線的相似度最高：視覺方案為主，軟硬一體化，本地計算。但余凱認為，地平線的方案更適合中國的道路場景。

“Mobileye的車尾檢測做得很好，但車輛的側面檢測效果就并沒有那么理想，這是因?yàn)闅W美的高速路況大家很少變道。地平線在國內與一些保有自主車輛的公司，今年有50輛車載華東地區和重慶路測，而路測得到的數據，讓我們看到了車輛側面檢測、行人檢測這些中國特有的問題，并做了針對性的算法優化?！?nbsp;余凱說。

由于中國的路況更復雜，搞定了中國市場，再對其他路況更好的汽車市場進行“降維進攻”就容易多了。這也讓地平線在2025年前實現“有3000萬輛汽車都內置著地平線的自動駕駛處理器BPU”這一愿景有了更大的底氣。

不僅如此，在文本所聚焦的功耗問題上，地平線也跟能提供“最優解”的Mobieye“有得一拼”。

地平線的BPU 1.0跟Mobileye的量產產品EyeQ 3（2014年發布）一樣，都是基于40nm的制程，參數上，EyeQ 3是計算能力0.256 TOPs，功耗2.5W，而B(niǎo)PU則是計算能力1.0 TOPs，功耗1.5W；也就是說，BPU用比EyeQ 3更低的功耗實現了更強的計算能力，綜合計算后得知，后者的能效是前者的6.5倍。

可能有人會質疑，為什么不拿BPU 1.0跟EyeQ 4做比較？很簡單，QyeQ 4是基于28nm制程的，不具有可比性。BPU 1.0跟相同制程的Eye Q3做比較，功耗上的明顯優勢，更能充分證明地平線所設計的芯片架構（高斯架構）對降低功耗的貢獻。

值得注意的是，這次發布的BPU 1.0只是地平線團隊用不到兩年半時間搞出來的“處女作”，而EyeQ 3則是Mobileye用六年時搞出來的第三代產品。可見，在某種意義上，地平線的芯片設計能力，已經超過了Mobileye。明年，地平線將發布基于28nm制程的BPU 2.0，到時，我們可以再拿它跟同樣是28nm制程的EyeQ 4做比較，相信能看到更多的驚喜。

無人駕駛時代正在快速到來，中國也將成為無人駕駛汽車最大的產銷地，遺憾的是，作為無人車“大腦的大腦”的核心芯片，一直掌握在英偉達、英特爾等國際巨頭中，中國公司在這個關鍵領域是缺席的。產業內早就在急切地等待著“中國芯”的出現。

如今，地平線攜專用芯片BPU“拔地而起”，在追求高性能的同時，還重點從成本、功耗等方面入手，建立起自己的競爭壁壘，從眼下看，這對中國的芯片產業及無人駕駛產業從業者都是一個極大的鼓舞；從長期看，還將有望重塑全球汽車芯片、無人駕駛產業的競爭格局。
