為了準備下周和ISO/IEC JWG1上海會議交流的材料，討論了一下未來充電通信協議標準修訂可能涉及的一些問題。

啥是即插即充？其實說這個有點浪費大家精力，呵呵，說白了就是懶人的夢想。。。應該還不是終極夢想吧。。。拎起槍插上就可以走人了，省掉了常規的開APP、掃碼、刷卡支付等一系列動作。要做到這點其實最關鍵的一點就是如何安全地完成身份憑證的傳遞和充電授權。

常規的即插即充是怎么實現的捏？請看下圖：

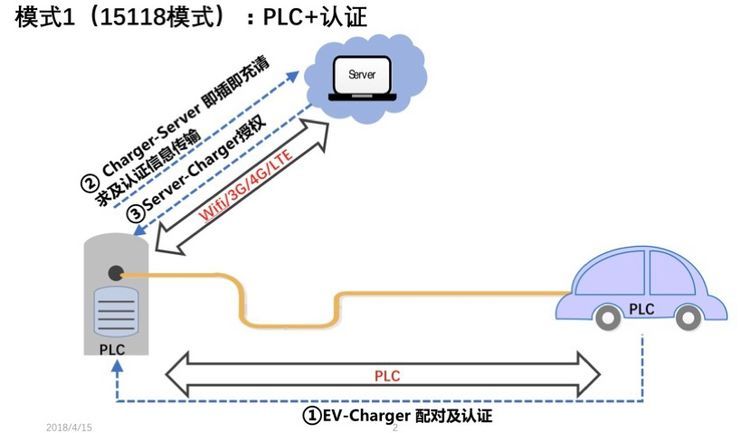

這個我們把他叫模式一，也可以叫15118模式，雖然有點不準確，其實就是現在歐洲在推的即插即充授權過程?？梢钥闯?，這個過程很簡單，就三步。車輛把自己的憑證（可以是VIN碼或者任何一個唯一的ID）通過PLC加密傳給充電樁，充電樁再送往后臺完成認證?？瓷先ナ趾啙?、完美、易懂。木啥問題，誰都能在5秒內想明白。于是想當然地，咱們可以把這個模式移植到GB來，看下圖：

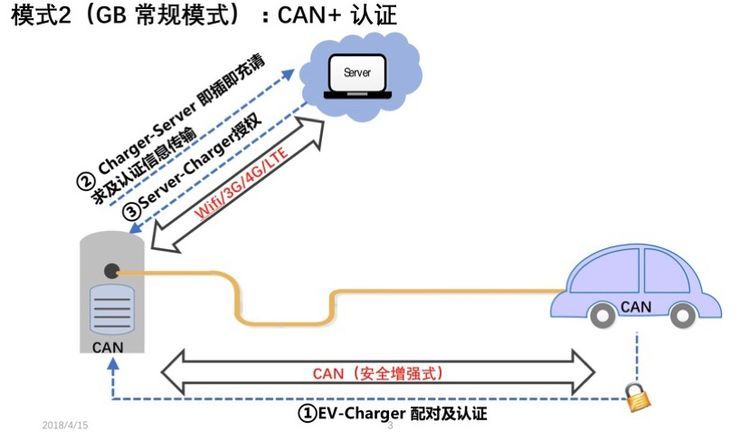

這個是模式二，看上去和模式一唯一區別是吧PLC改成了CAN，也是十分簡潔、完美、易懂？其實仔細一琢磨有問題，問題就出在傳送憑證和其他一些敏感信息時用的是CAN，而CAN是一個很久很久以前發明的用以汽車內部的工業控制網絡，由于其本身的特性幾乎無法像PLC一樣去承載IP的網絡層，它是OSI模型的閹割版，說白了也就是用CAN實現基于IP的所有加密機制是幾乎不可能滴。因此那些敏感信息如果直接套用這個模式很可能會有安全問題。如何解決這個問題？比較直接的想法是采用某種CAN的增強式安全模式，在應用層做加密，但是這種方法和很多通信安全專家討論后，都表示比較難。。。還有一種辦法，就是。。。干脆咱們也用PLC？。。。好像看見了高高揚起的巴掌正在朝你臉上呼來，嘿嘿嘿。。。

怎么辦呢，換一個思路也許是一種辦法，請看下圖：

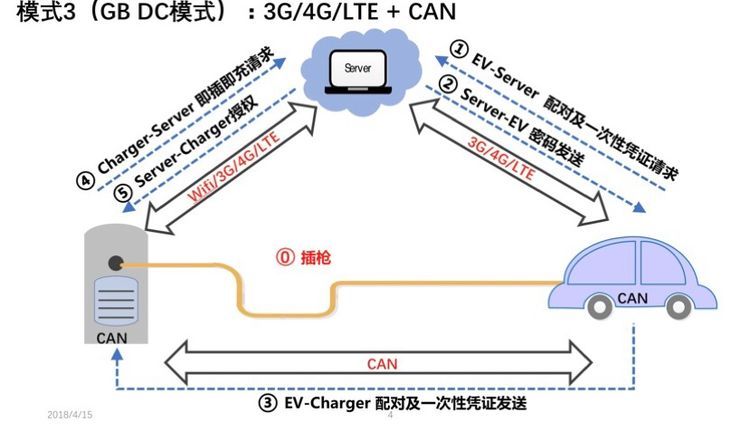

既然CAN很難保證強力加密的強度，那我們在CAN上不走敏感信息或者降低敏感度不就可以了？于是整個過程可以分成六步。首先（第零步），插槍，此時車輛認證機構被激活。第一步，車輛將自己的身份信息通過3G/4G/5G等等辦法直接將請求發給車輛運營商，車輛運營商在認證車輛的身份后。。。注意，此時的認證完全是基于強壯的基于IP的加密機制完成的。。。臨時生成一個全球唯一的一次性使用憑證并通過第二步發給車輛。第三步，車輛通過CAN 將這個一次性憑證傳給充電機。第四步，充電樁將這個臨時憑證發送到一朵云里。。。恩，說不明白的東西都可以叫云。。。這朵云具體啥樣，整個過程如何實現，不是今天的重點，就不說了，反正是所有參與的充電運營商車輛運營商都在里面，過程好像失物招領一下，充電運營商通過這朵萬能的云，知道了是否可以為這輛車充電，通過第五步把授權發給充電機。于是完成了整個授權的過程，而所有的敏感信息的傳遞都是在基于IP的WIFI/3G/4G等等網絡中傳遞，弱弱的CAN只傳了一個一次性使用的臨時憑證，而這個憑證即使被截獲，仿冒，串改的意義也不大了。

好了上面說的是基于CAN的直流充電的方案，如果是交流充電怎么辦呢？

首先，個人認為未來交流充電是否有存在的必要還值得商榷。。。這又是一個話題，以后有空再聊。。。第二即使存在是否有必要加一個通信也是要仔細探討的。好吧，即使上面兩點都不成立，一定要在交流中實現通信，是不是在無法增加信號針的交流方案里一定要再去采用PLC？。。。PLC的問題，是一個持續了十年的問題，又是一個要割袍斷義的話題，下回說。。。答案是不需要的，還是看下圖：

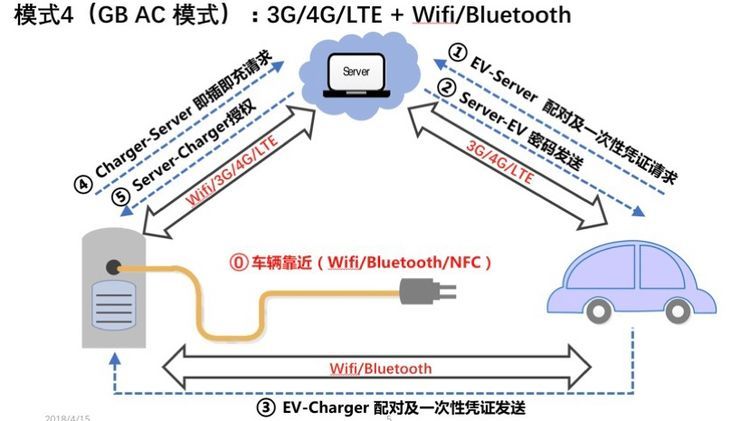

交流可以套用模式三的方式，區別就是把插槍變成車輛接近偵測。。。或者叫靠近充電樁偵測更準確一點。。。然后采用無線通信的方式解決通信問題，具體流程和直流類似，這里就不扯了。當然也可以采用類似模式一的方式，只是將PLC換成無線就好了。

簡單總結一下：

1. 這篇東西只是從即插即充這個概念入手談?wù)剳{證傳輸、加密強度等幾個小概念。

2. 解決CAN加密的問題可以有不同的思路，正面強攻不行，咱們可以悄悄滴進村。。。換個思路。

3. 交流是否一定需要通信支持，需要好好議一下。
