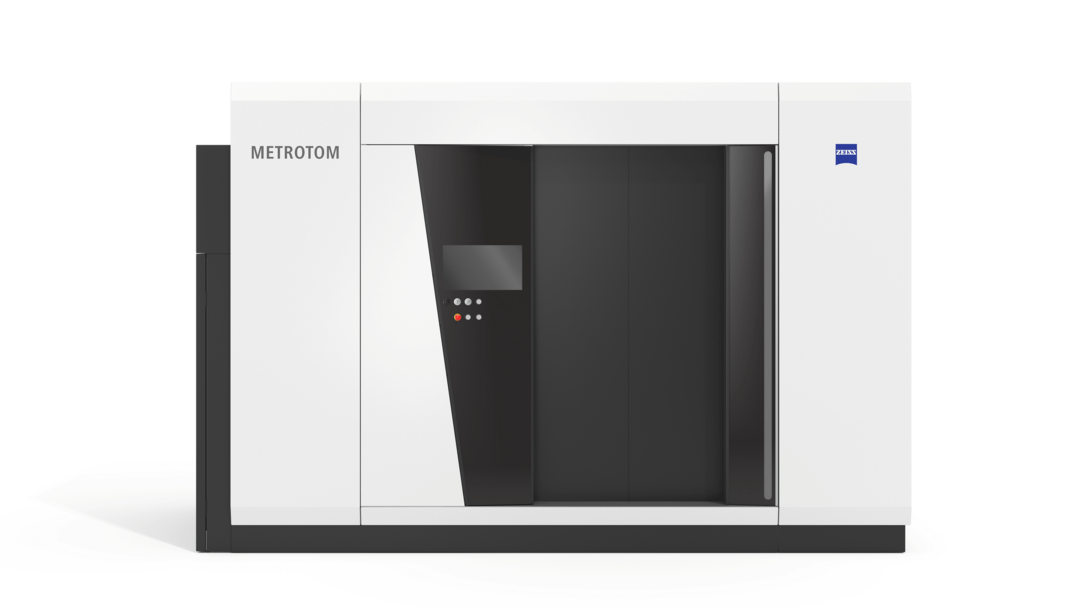

申請技術丨通過蔡司CT三維成像技術無損檢測電芯缺陷

申報領域丨動力總成及充換電

獨特優勢：

全球新能源汽車(NEV)的快速轉型帶來了一系列質量保證挑戰，對精度要求的提升也極大地影響了計量領域。作為國際創新領導者，蔡司新能源汽車解決方案提供先進的技術，確保新能源汽車的可靠性、效能與安全性。電動動力總成搭載高性能電芯，其生產過程精細且不斷演進。對此類電芯的檢測需特別關注一致性、結構強度及諸如超差突起和異物污染等安全隱患。密集復雜的電芯結構與精密檢測需求超越了二維X射線技術的能力范圍。因此，操作者必須采用無損檢測工業計算機斷層掃描(CT) 技術，以實現所需的速度與精度進行質量保證。這些質量保證過程涵蓋了組件確認與后續優化的根本原因分析。電芯生產過程中的每一步都可能引發下游的重大質量問題。因此，為了盡早發現問題，需要在多個階段進行無損檢測。通過蔡司CT三維成像技術無損檢測電芯缺陷可確保對電芯從對齊度到金屬顆粒污染等典型問題的可靠識別。

應用場景：

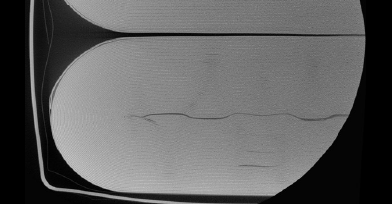

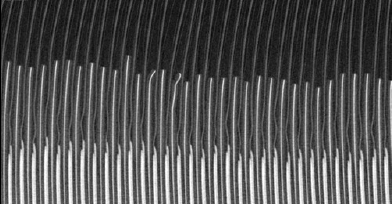

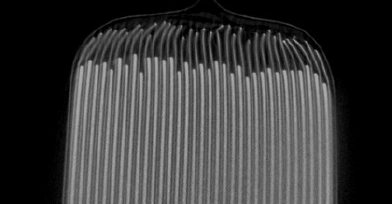

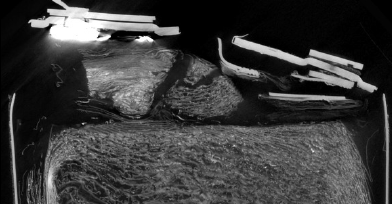

新能源汽車的電池電芯生產過程可以分為八個階段：堆疊/卷繞、封裝、電解液注入、化成、脫氣、老化、EOL測試和模組裝配，通過蔡司CT三維成像技術無損檢測電芯缺陷，可對第一階段堆疊/卷繞過程的裸電芯進行金屬顆粒、涂膠區、焊接氣孔等缺陷進行精確抽查；對第三階段電解液注入后的成品電芯進行金屬顆粒、極耳斷裂及翻折、電解液注入高度、對齊度等情況進行檢測，確保裸電芯和軟包電池正確化成；對最后的模組裝配階段中電池模塊的間隙、對齊度、皺褶等原因進行掃描檢測，量化裝配質量，提升電池的安全性。

未來前景：

通過蔡司CT三維成像技術無損檢測電芯缺陷技術可以幫助電池生產企業提升生產力，助力電池研發分析，獲取更優成果。該方案結合蔡司獨特的軟件可以提供個性化功能和自動化過程，實現檢測數據的可視化。該方案兼容所有新能源汽車電芯類型，可以幫助電池生產企業降低生產成本，在電池的后處理前識別缺陷，預防后續問題的發生。
