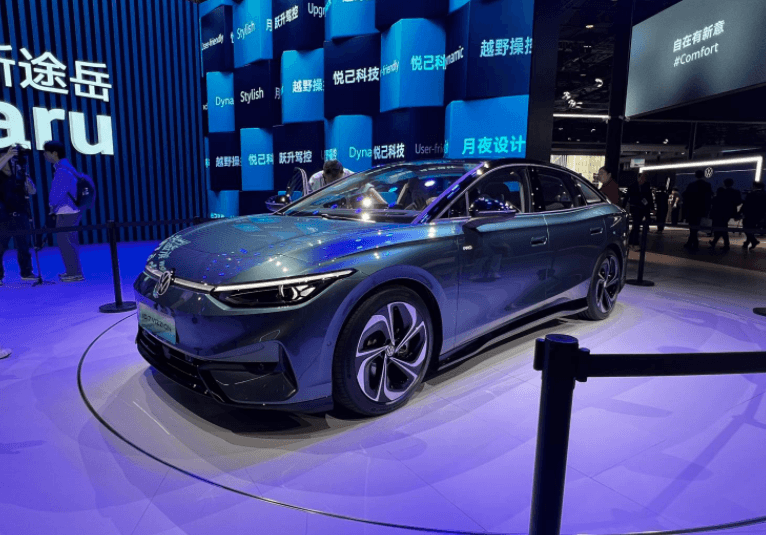

2023上海車展前一天，大眾正式發布了ID.7 VIZZION車型。

這款車是大眾品牌全球首款純電中型三廂轎車，新車將會在今年下半年作為一汽大眾的旗艦純電動轎車正式上市。

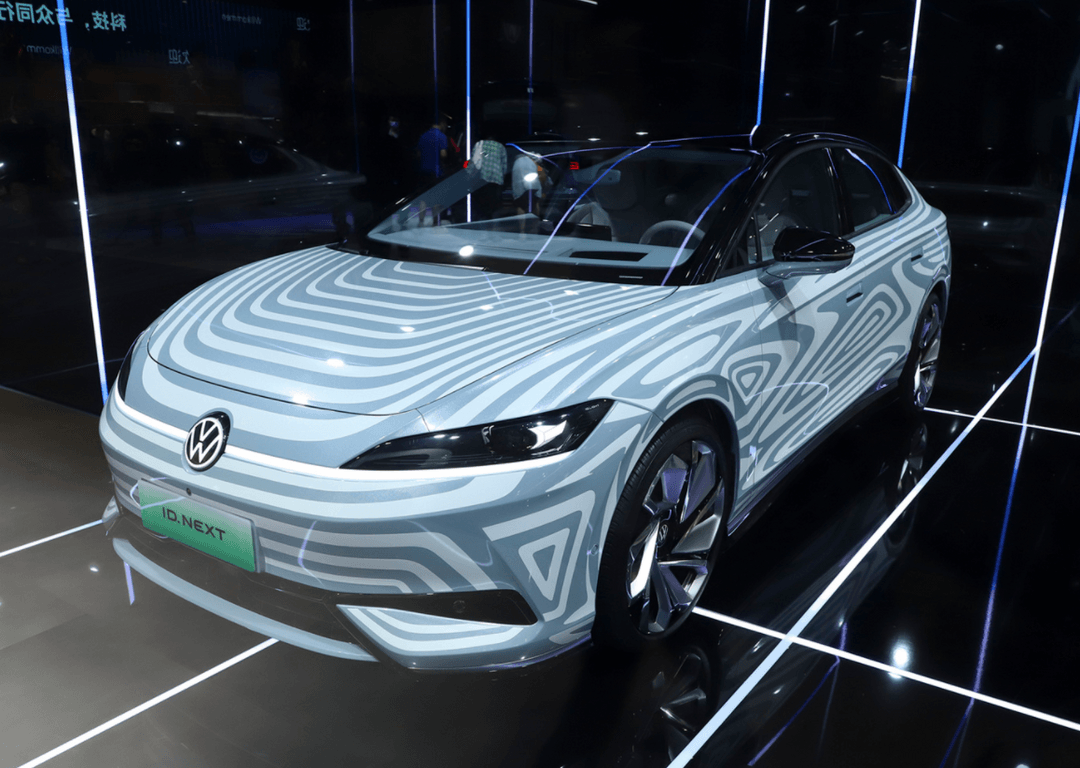

而另一輛作為概念車展出的ID.NEXT，大概率將作為ID.7的姊妹車型由上汽大眾生產。

所以，大家都認為這兩輛ID轎車就是基于MEB純電平臺而來的純電邁騰和帕薩特。

新發布的大眾ID.7 VIZZION令人唏噓

當看到ID.7為數不多已經發布的參數時，我突然覺得，國產車不僅依靠新能源彎道超車成功，甚至已經領先一個身位了。

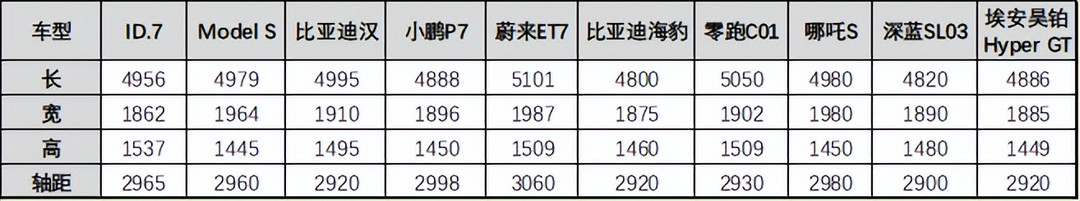

實際上，讓人如此感嘆的，其實僅僅是車高這一個參數，我們不妨先來個對比。

很明顯，在這一眾軸距兩米九級別的純電中型轎車中，ID.7是車高最高的那個，甚至，比目前的帕薩特和邁騰也要高出60毫米。

那么，為什么僅僅一個車高的差異，就要上升到“新能源彎道超車成功”的高度呢？

因為，純電轎車的車高太高不僅會嚴重影響顏值，而且會對風阻有負面作用從而進一步影響續航里程，而降低車高需要依靠電池技術的進步以及整個研發系統協同工作，所以，從某種程度上而言，能否開發處一款低趴的純電轎車便可以說是體現著一家車企的整體研發能力。

只有整個系統高效運轉，才能將漂亮的效果圖或是概念車盡可能原封不動地轉化成為量產車。

沒想到，以前常吐槽自主品牌的“概念林志玲，量產羅玉鳳“這句話，有一天也能用在大眾身上。

不信？

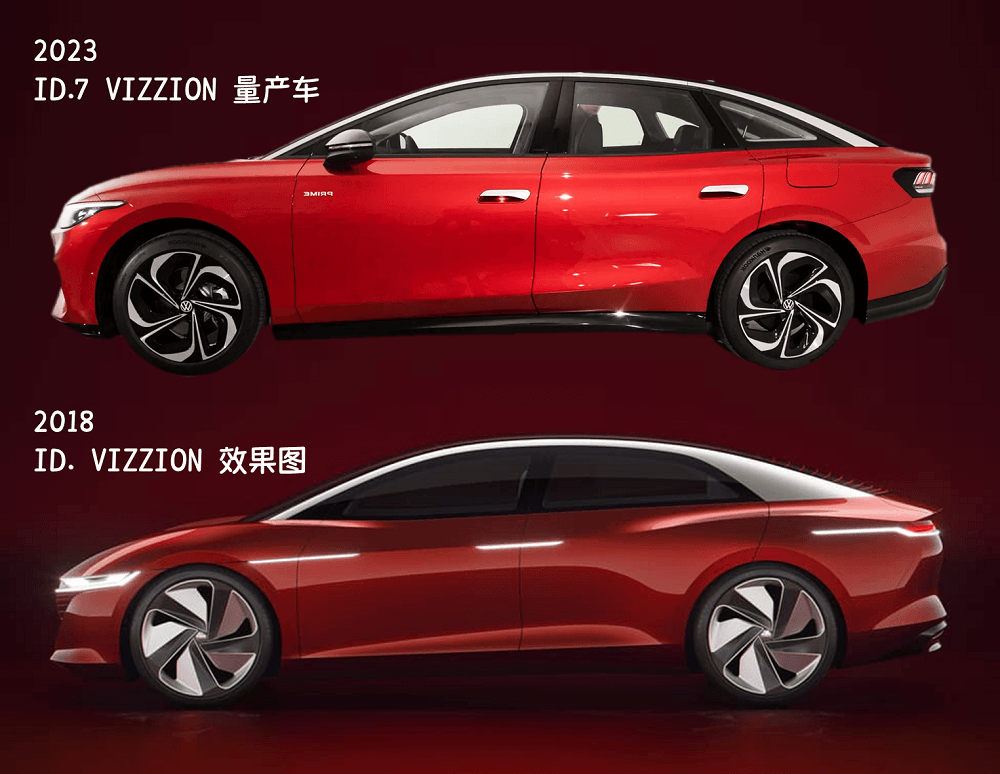

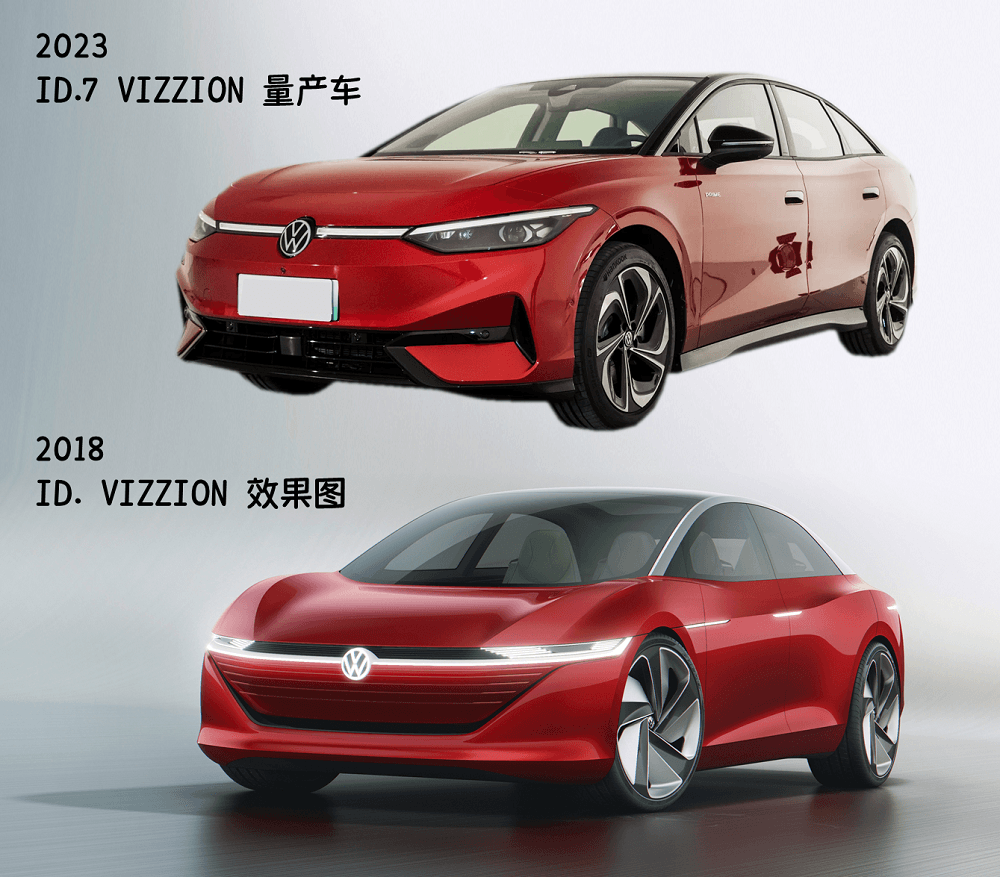

來看一下這張2018年的效果圖和目前實車的對比，你會覺得哪個好看呢？

造成這種差距的最大原因便是：車高被迫增加了，感興趣的話且聽我慢慢道來。

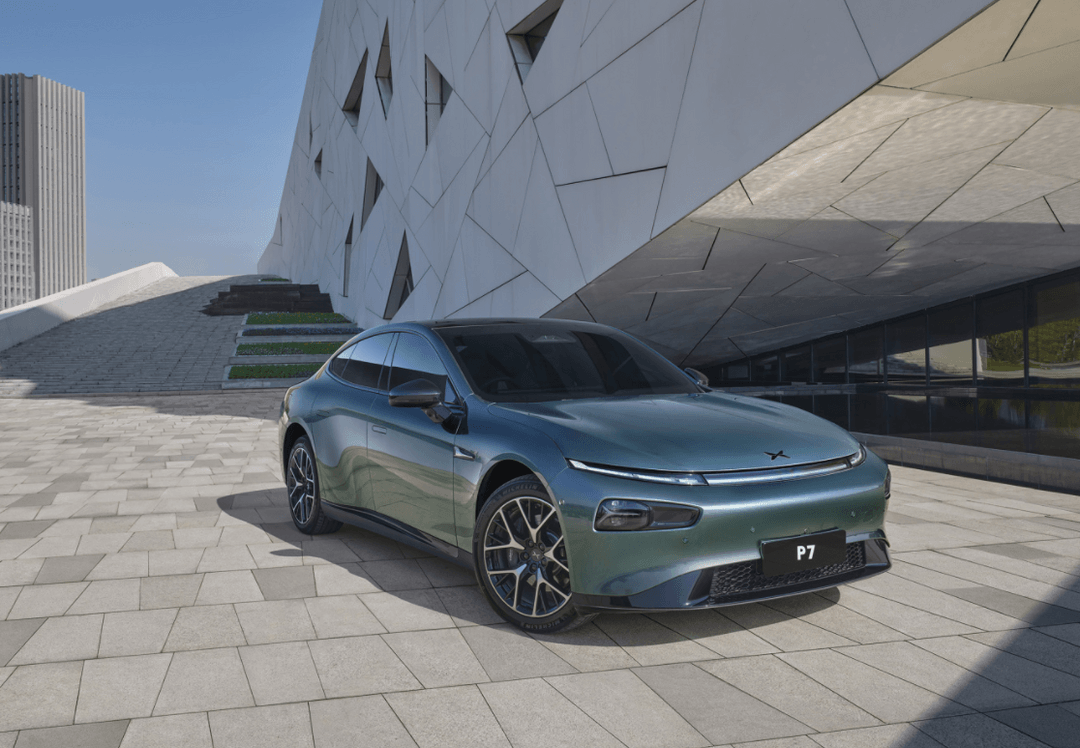

小鵬P7曾花大價錢，僅為降低車高

2020年小鵬P7上市的時候，時任小鵬汽車副總裁的劉明輝接受了第一電動網的專訪。

據他介紹，P7研發過程中做了兩版造型。

其中一個版本的車高是1480mm，另外一版就是現在的1450mm。大家通過比較這兩個版本，發現還是1450mm的好，這種偏運動型的轎車還是低一點好看。

但計算推演后發現，要想達成1450mm的車高，那么電池包的厚度必須做到110mm。

“當時市場上已有的電池，包括已有的電芯以及用這樣的電芯做出來的電池包，高度都在140mm以上。”但聯手寧德時代后，小鵬汽車最終做成了這件事。

簡而言之，小鵬為了降低車高，不惜找寧德時代定制了矮電芯，才最終將車高降低到了1450mm，從這一點我們也能看出小鵬對技術的執著，這也代表著自主品牌的一種趨勢，我們不再是曾經那樣“什么都能將就”的狀態了。

P7也不負眾望成為了小鵬目前為止銷量最好的產品。

后續推出的P5卻不知為何沒有繼續采用同樣的策略，車高達到1520mm，因此，其造型效果也大打折扣。

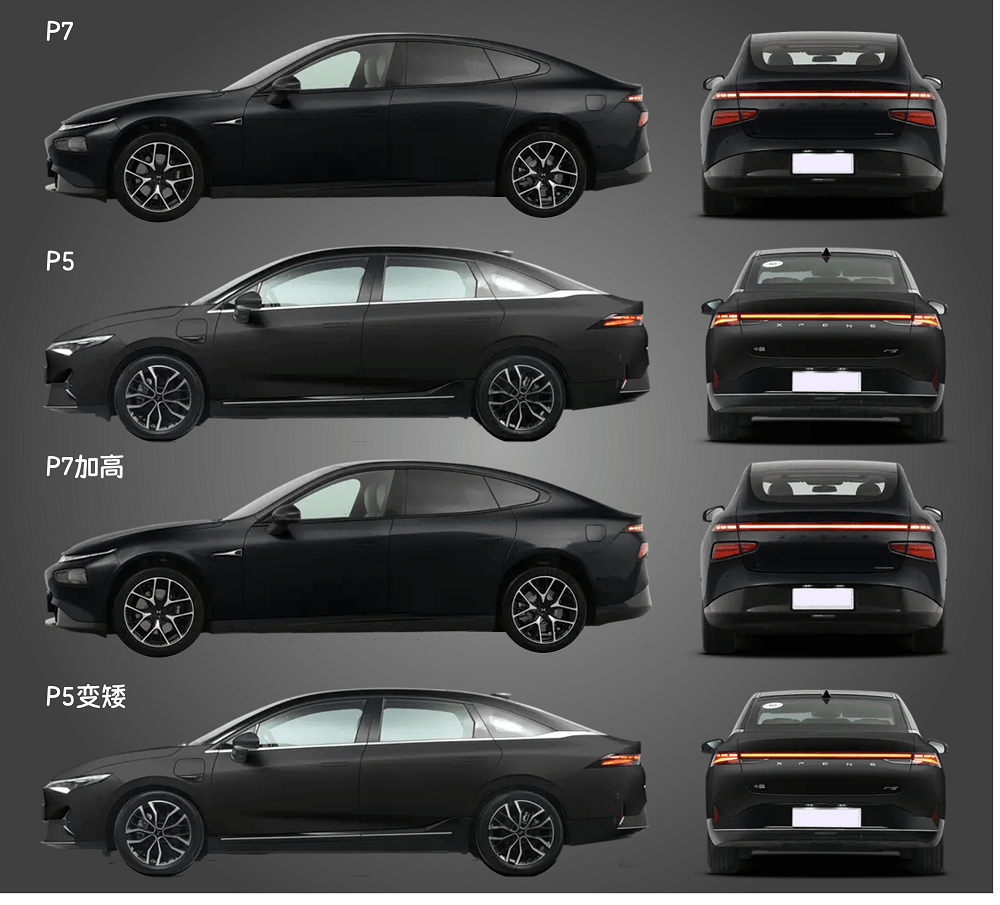

下面這張圖是小鵬P7與P5的對比，以及如果將P7加高、P5變矮的大概樣子，仔細盯著這個圖看幾秒鐘你就能發現：這區區幾十毫米的影響確實不小。

從總布置角度對純電動轎車高度的推演

那么，小鵬在接受采 訪時提到的推演具體是怎么一回事呢？

讓我們一起來嘗試推演一下看看。

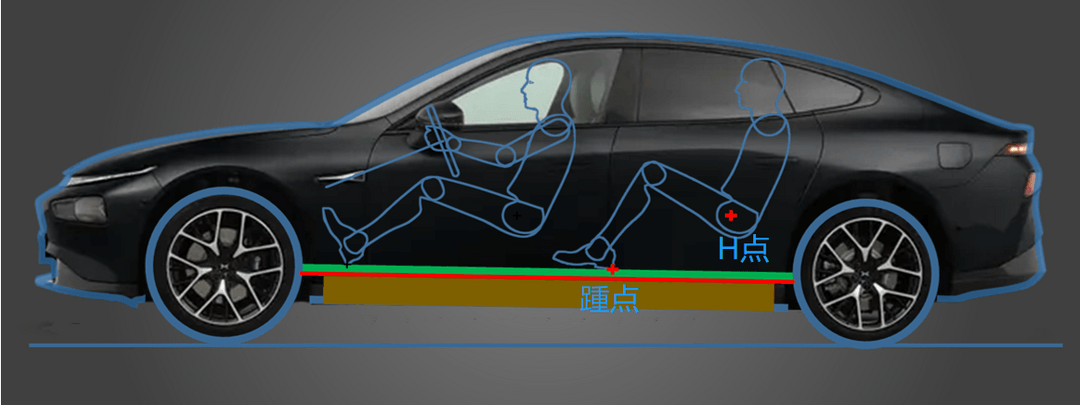

車輛研發作總布置時，首先根據造型獲得車輛的輪廓，然后要將前后排的假人按照一定的形態放進去，接著就可以校核各個尺寸是否具備可行性，布置圖就像下面這張圖一樣。

對于轎車的車高，很明顯我們可以發現，坐在后排的人頭頂處是最苛刻的。

因為，從車頭開始往后，一般的車輛都會在A柱后方呈現最高點，然后開始慢慢下降，到后排人頭的位置高度已經下降了大約50到80mm。

所以，媒體在做車輛測評時，后排乘客的頭部空間也一直是測試的重點之一。

也因此，純電動轎車的車高也需要以后排乘客的頭部空間為基礎來進行推演。

上面圖中可以看到假人身上有兩個紅點，其中一個是踵點，也就是腳后跟和地面接觸的點；另一個是H點，是假人軀干和大腿的連接點。

要推演車高就要從這2個點出發，將車高分為三個部分。

1. 地面到踵點的高度，也就是車內地毯表面到地面的高度；

2. 踵點到H點的高度，也就是所謂坐高；

3. 從H點到車頂?shù)母叨?，這個高度也決定了頭部空間。

從圖中可以看到，地毯的高度等于電池包離地間隙加上電池包高度，再加上車身鈑金地板、隔音墊和地毯的厚度。

很明顯，因為塞入了電池包，純電車型的地毯表面高度必然比燃油車要高，但這并不是說直接高出一個電池包厚度，因為，燃油車地板下方有額外的底盤護板，也占據了70mm左右的高度，所以盡可能降低電池包的高度是降低車高最直接的措施。

坐高方面，SUV后排坐高一般在370mm左右，轎車后排坐高一般在310mm左右，所以，大家一般都覺得SUV坐著更加舒服。

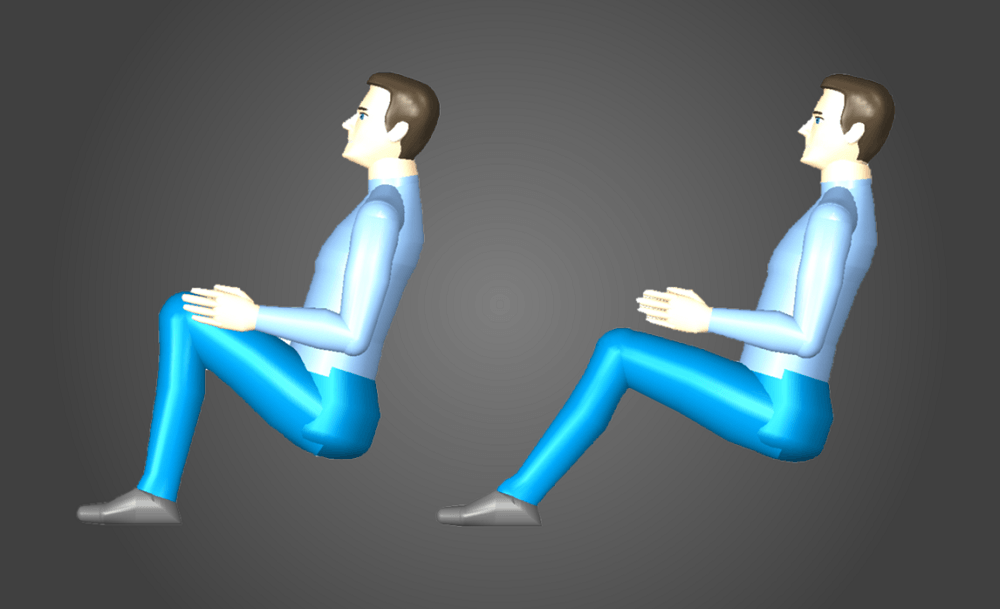

當坐高比較低時，如果腳能夠往前伸就會稍微舒服一點，看下面這張模擬假人坐在小板凳上的圖就很明顯了。

好在純電動車型的前懸可以做得很短，所以軸距普遍比同級別的燃油車要大，腳往前伸一點的空間還是完全可以提供的。

所以，為了降低車高，后排的坐高首先要降到比傳統燃油轎車更低一些的程度。

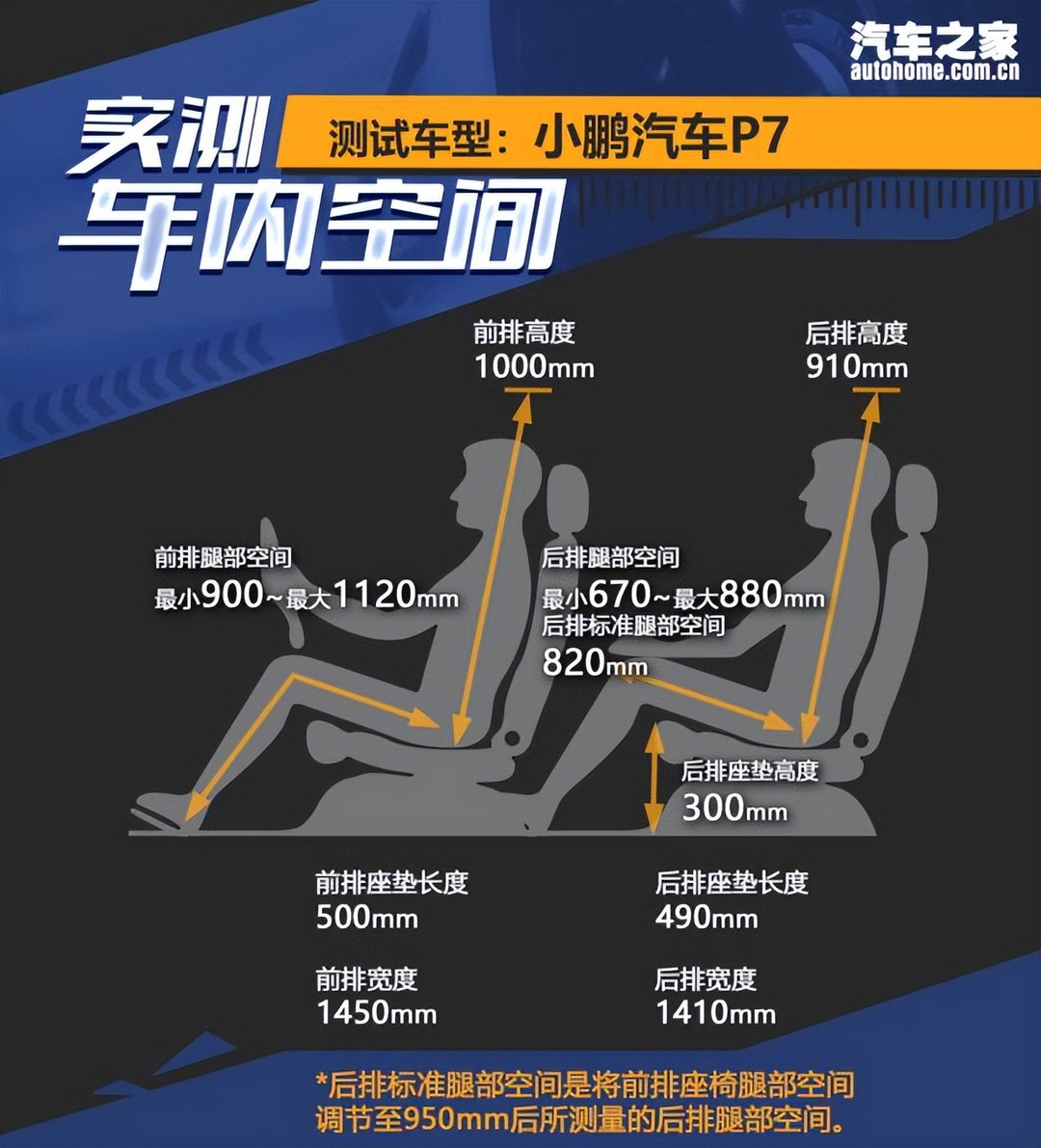

根據汽車之家的實測，小鵬P7后排坐墊前端高度300mm，因為坐墊是往后向下傾斜的，而H點又是高于坐墊的，所以基本可以認為坐高就是300mm，略小于傳統燃油車的310mm左右。

最后再聊聊頭部空間。

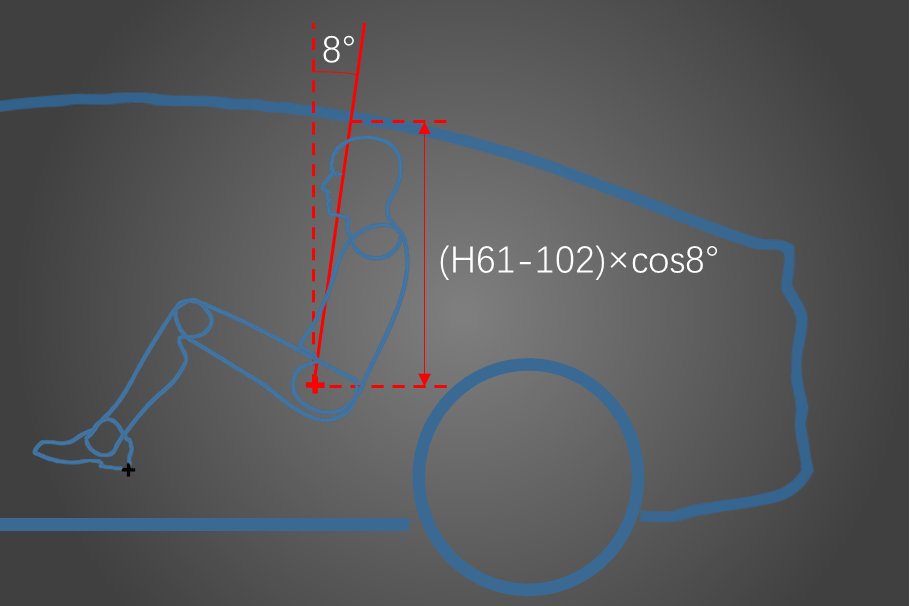

根據SAE的定義，頭部空間是經過H點做一條向后偏8度的線，這條線與車頂內表面的交點和H點間的距離再加上102mm就是高度方向的頭部空間，這個尺寸的SAE編號是H61，也可以簡單理解成過H點斜著測量座椅表面到車頂內表面的距離。

根據SAE的定義，我們可以推導出車頂表面和H點的高度差，如下圖所示。

而車頂內表面距離外表面的高度則取決于車頂?shù)念愋?，如果此處正好是天窗遮陽簾或者是頂棚區域，那這個距離就有40mm左右。

如果不巧還有車頂加強橫梁，那鈑金加上頂棚就得60mm以上了。

小鵬P7選擇將此處做成玻璃頂，玻璃頂內外表面距離只有5mm左右。

此外，小鵬P7的頭部空間也采用汽車之家的測量數據910mm，這樣綜合前面所說的尺寸鏈，我們就可以推導出P7的車輛高度1450mm。

這么看來，P7能夠?qū)④嚫咦龅?450左右，主要通過以下三個關鍵措施：

1. 電池包從140mm降低到110mm，車高降低30mm；

2. 車頂玻璃代替車頂內飾，車高可降低35mm；

3. 犧牲一小部分乘坐舒適性，降低坐高并減小頭部空間。

其中，110mm高的電池包顯然是關鍵中的關鍵。

電池包技術演變

無獨有偶，同樣在2020年，比亞迪發布了刀片電池，并首次搭載在6月上市的比亞迪漢EV上。

刀片電池采用了CTP技術，其電池包具有兩種標準高度，正好就是110mm和140mm。

但是，比亞迪漢沒有采用玻璃車頂，所以車高僅降低到1495mm，所以為了視覺上顯得矮一些，漢特意增加了車身寬度來進行中和，其寬度超過了1米9。

CTP技術是指Cell to Pack，Cell指電芯，Pack指電池包，意思就是電芯直接組成電池包，省去了之前常用的模組，也就是Module，所以在CTP之前，電芯先組成模組，模組再組成電芯，即Module to Pack，簡寫成MTP。

至此，2020年就有了三家采用110mm高度電池包的廠家。

沒錯，不是兩家，而是三家，借助高度僅為65mm的18650電池，特斯拉早在2016年Model 3上市時采用的就是110mm高度的電池包，因此Model 3的車高1443mm至今仍是純電轎車的標桿。

Model 3并沒有采用CTP方案，而是采用了大模組方案，小鵬P7的磷酸鐵鋰版本采用的也是同樣的技術。大模組方案和CTP一樣，都是通過減少或取消電芯組成模組的空間損耗，從而提高電池包內部的空間利用率，這兩種技術可以劃為同一代產品。

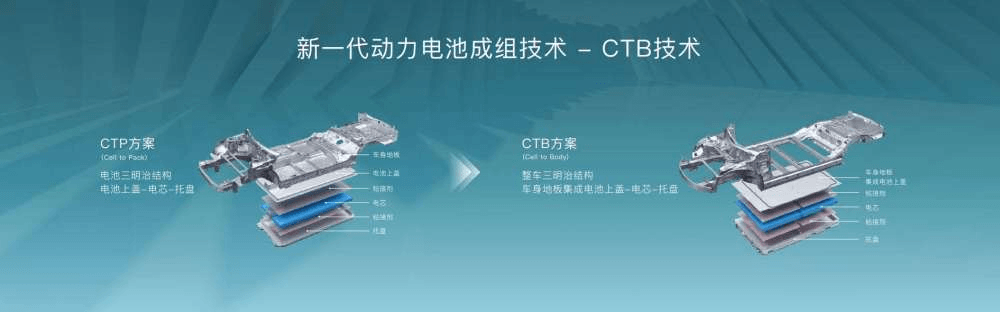

而2022年7月上市的比亞迪海豹則率先采用了CTB技術，也就是Cell to Body，Body指車身，其主要特點是取消了車身的鈑金地板，直接將電池包的上蓋板用作地板，海豹沒有繼續使用漢的全景天窗，而是采用了玻璃車頂，整車高度也降低到了1460mm。

從這兩輛比亞迪純電轎車的高度差異上我們也可以印證前面的說法，也就是：采用玻璃車頂可以降低車高約35mm。

兩個月后，零跑在C01上首發了CTC技術，Cell to Car。與CTB相反，它是取消了電池上蓋板，用車身的地板充當電池的上蓋，等于電池直接集成到了車身。

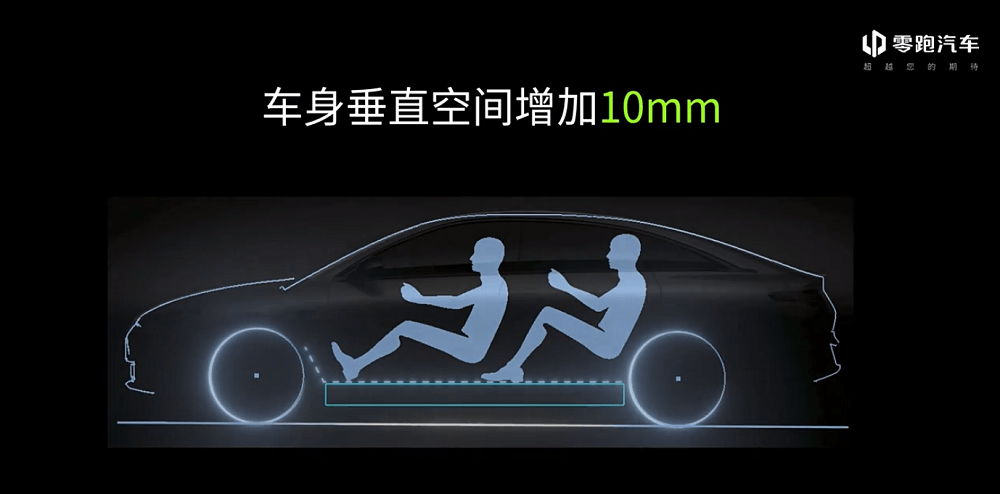

可以看到，無論是CTB還是CTC，都取消了一層鈑金，所以正如零跑宣傳的那樣，車身垂直空間增加了10mm。

所以，這兩種技術也可以歸為同一代技術。

但是有一點很可惜，不知道為什么零跑C01沒有選用玻璃車頂，而是選擇了傳統的全景天窗，于是它的車高還是超過了1米5，達到了1509mm。

這個車高與蔚來ET7一模一樣，不知道是不是因為開發過程中對標的就是ET7。

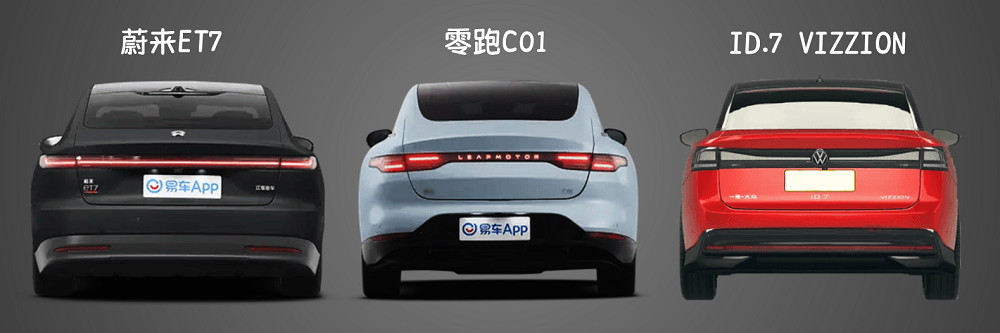

但是，要知道，蔚來的車型有些特別，它走的是換電路線，電池包講究通用性，所以到目前為止，蔚來旗下車型的電池包高度一直保持136mm，所以蔚來的轎車相對會高一些，但是通過采用和比亞迪漢一樣的造型策略，也就是加大車寬到接近2米，蔚來ET7從視覺上弱化了車高的負面作用，但零跑C01的車寬還不太夠，所以視覺效果不如蔚來；而ID.7 VIZZION則是比零跑C01車高更高，寬度更窄，視覺上的差距就更明顯了。

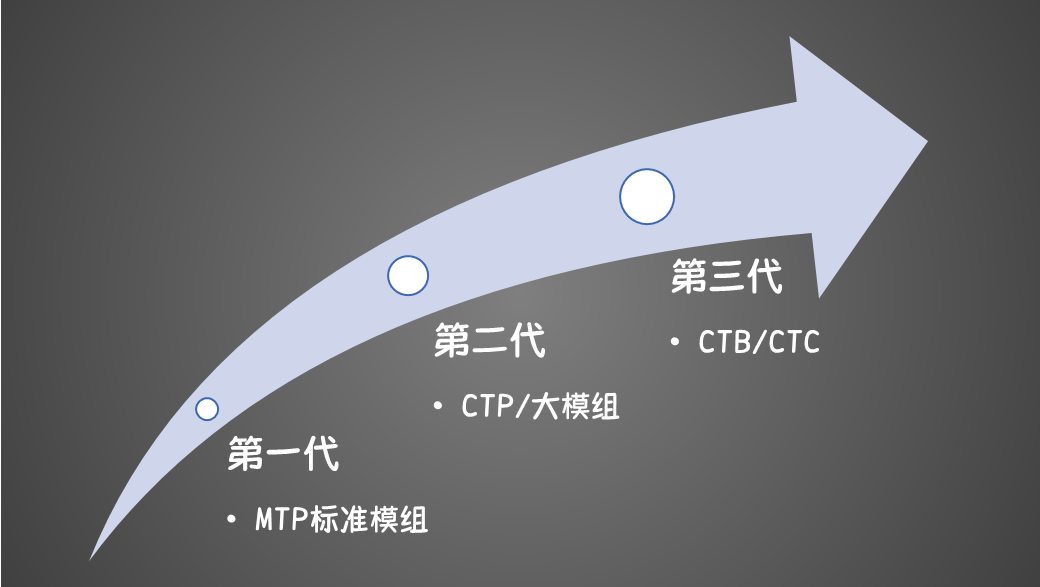

總結一下，電池包從標準模組到無模組或大模組，再到與車身集成，已經歷經3代。

但MEB平臺的大眾ID.7，使用的還是第一代的MEB模組，也就是VDA 590模組，電池包高度140mm，相比第三代的比亞迪海豹和零跑C01，僅電池就造成車高上40mm的差距。

ID.7 VIZZION不光電池拖后腿

等一下，按照小鵬P7的推演，用140mm高的電池包不是車高應該能做到1480mm嗎？

ID.7的1537mm多出來的57mm又是怎么回事？

不是也用了玻璃頂嗎？

好在這次上海車展ID.7的內飾也是公開了的。

根據現場拍攝的照片便不難發現，原來，大眾ID.7的玻璃頂居然沒有覆蓋后排人頭部區域。

這真的是很令人費解！

要知道，玻璃車頂之所以自特斯拉之后在純電轎車上普遍流行，就是因為可以對降低車高做出最大的貢獻，而其做出貢獻的原因，便是提供了更大的后排空間。

按照ID.7的這種做法，采用普通的全景天窗也不會影響后排頭部空間，這種設計真的讓人覺得是走著走著忘了為何出發。

接下來，讓我們嘗試從技術上分析一下：為何大眾會做成這種樣子？

第一種可能性，是為了安裝鯊魚鰭GPS天線。

玻璃車頂一般采用夾層半鋼化玻璃，所以沒有辦法開孔，因此，留一部分鈑金車頂來開孔安裝天線。

不過這種可能性并不高，因為玻璃不像鈑金那樣會屏蔽信號，所以只要將GPS天線隱藏在玻璃下面就可以了。

第二種可能性是因為車頂弧度太大，如果玻璃向后延伸，會導致拱高過大，無法加工成型，這種可能性是比較大的。

這是因為，車頂玻璃都是先做成平板然后在模具里壓制成型的，所以弧度過大或者形狀太復雜會導致玻璃開裂或是褶皺。

那么，其他車型是怎么解決這一問題的呢？

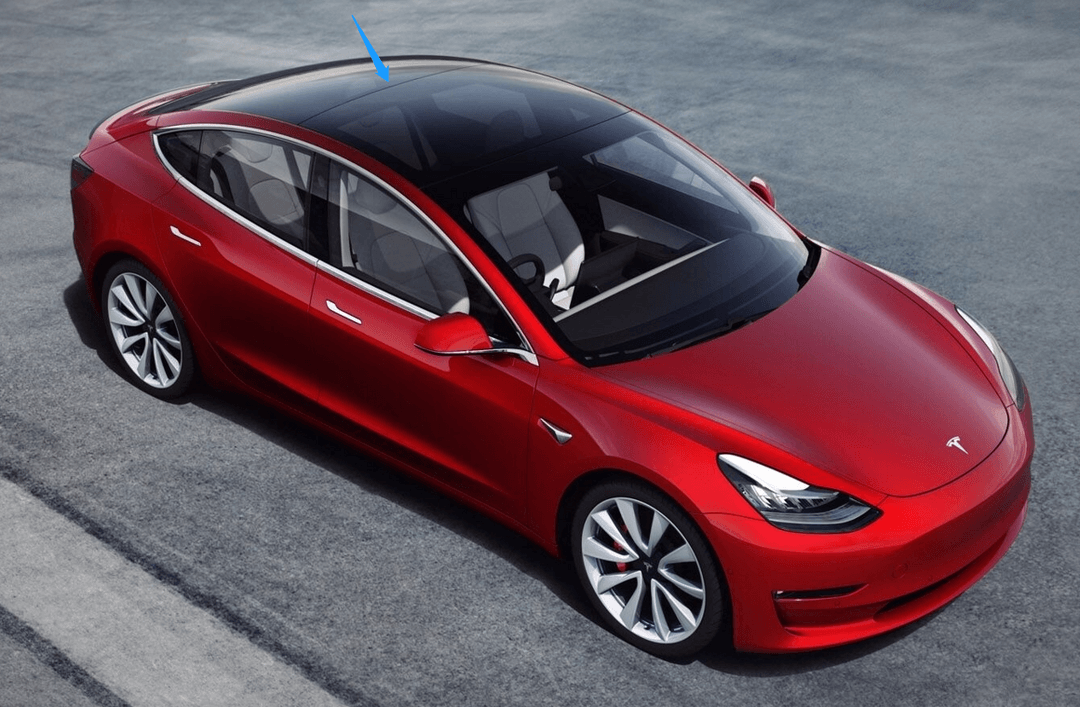

我們可以發現，小鵬和特斯拉采用了類似的方案，那就是：將后風擋玻璃向上延伸一些，將過高的拱高分配給兩塊玻璃。

只不過，特斯拉比較夸張，直接延伸到了車子中間，而小鵬P7只延伸了一小段。當然，這種方案還有一個目的：讓車頂橫梁避開后座乘客的頭部區域，總之目標都是提供更大的頭部空間。

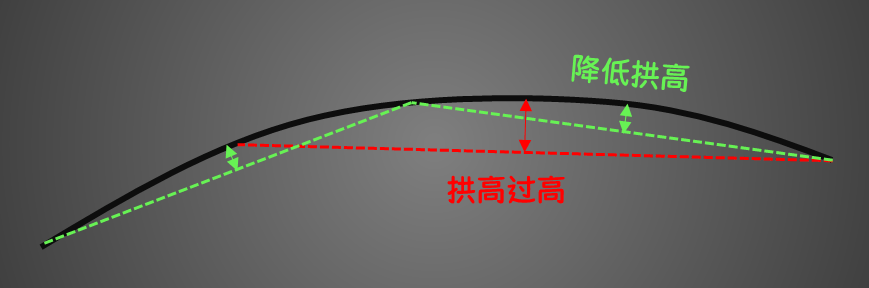

這種方案的原理非常簡單，看下面這張示意圖就明白了。

那如果是這個原因，大眾ID.7為什么不用呢？

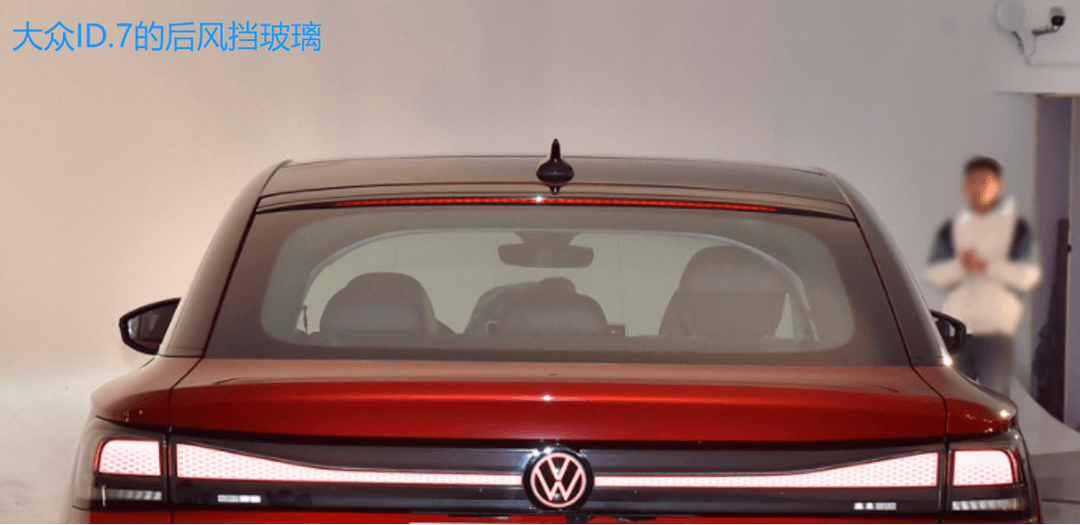

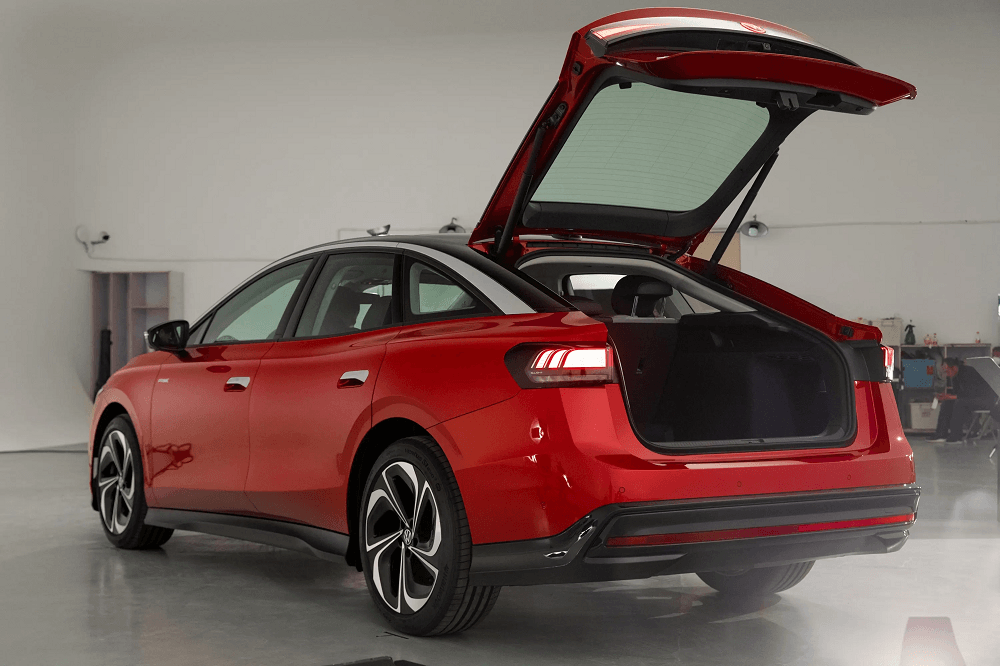

原因是：它采用了大后蓋方案，后風擋玻璃會隨著后蓋打開一同運動上翻，所以沒有辦法延伸到車頂。

那么，為啥要選擇大后蓋呢？

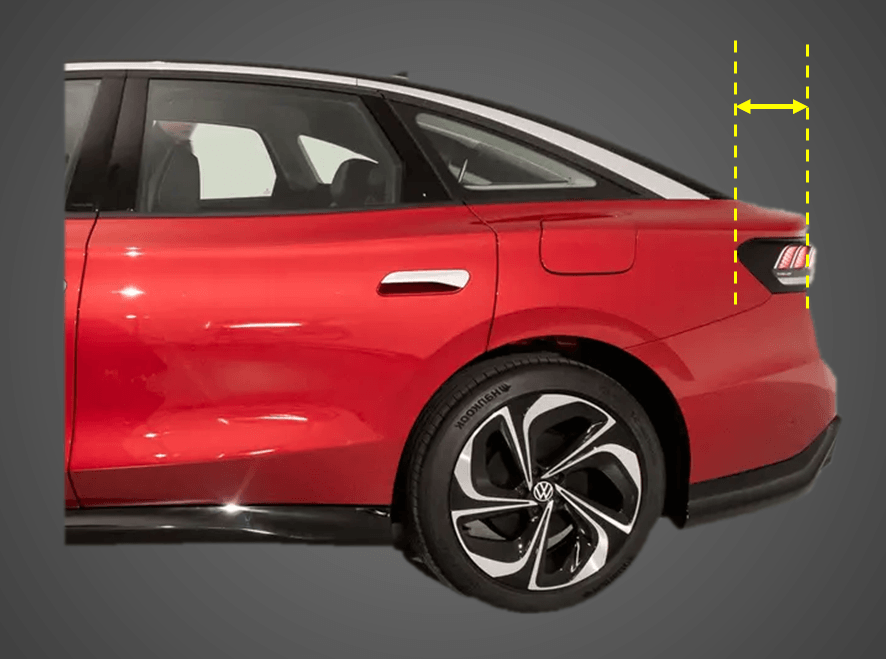

因為車高太高，后面弧線過渡需要更長的距離。后面留給后蓋的水平距離不太夠，無法保證足夠的開口拿取行李，如下圖所示。

但其實，Model 3和小鵬也有類似的問題，它們又是怎么解決的呢？

答案是：創新的造型和結構設計。

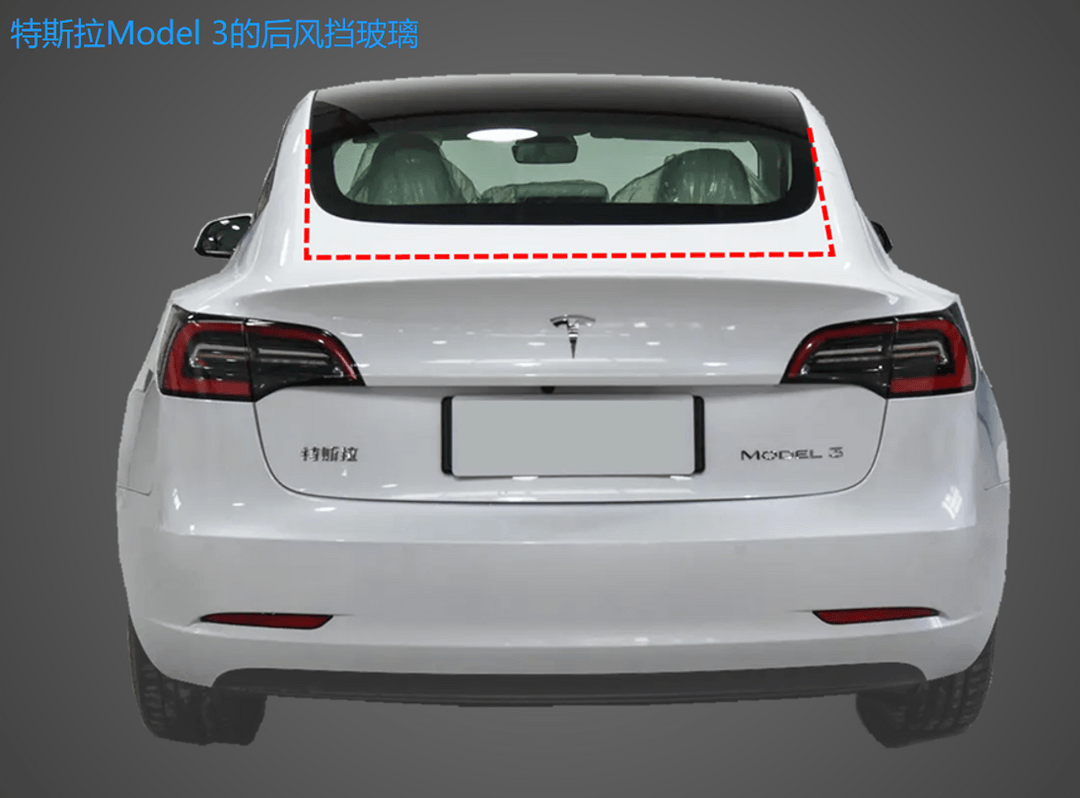

首先，后風擋玻璃的邊界沒有按照下圖紅線所示的傳統做法來設計，而是向上收縮一些，這樣就留出了足夠的空間給行李箱開口。

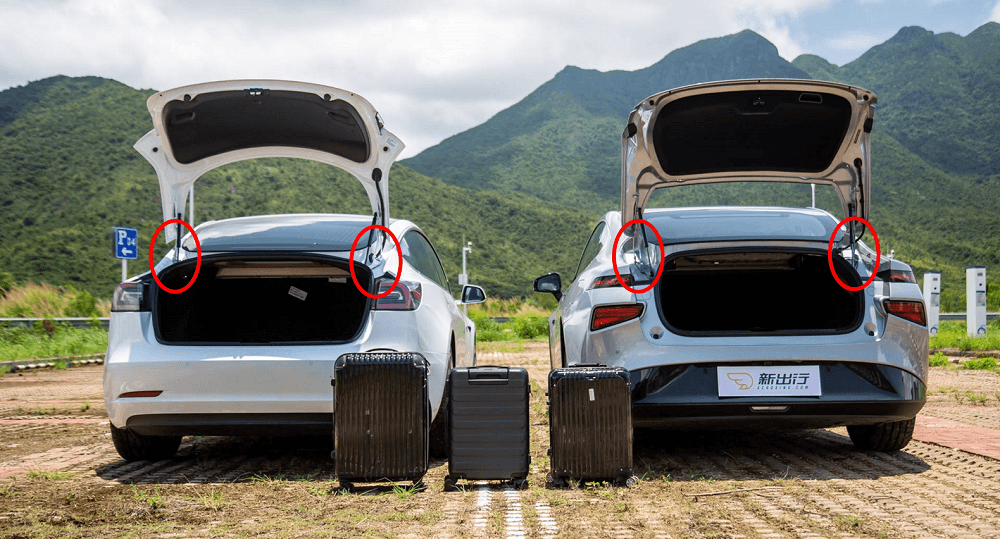

同時，因為玻璃下邊界做了兩個大圓角，所以兩側也就自然有了足夠的空間布置氣彈簧和鉸鏈結構，這樣一來，就等于做了一個玻璃不跟著后蓋運動的大后蓋方案，完美解決了后蓋開口小和希望玻璃不運動的矛盾。

然而，雖然有現成的成功案例，大眾還是選擇了傳統的玻璃邊界，因此也就只能做傳統的大后蓋，所以后擋風玻璃沒法往前延伸，所以用了玻璃車頂?shù)腎D.7后排頭部還是頂棚，進而導致了我們從前面的圖片中可以看出的問題：后排頭部空間并不寬裕。

前懸掛形式也影響整體造型

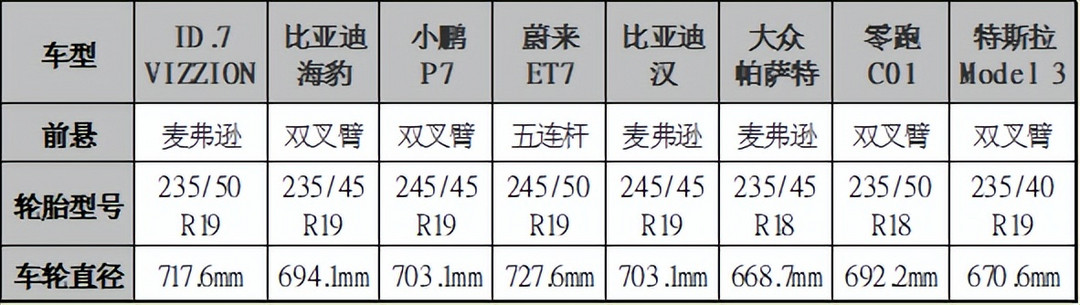

其實還有一個因素也影響到汽車的造型比例，甚至間接影響到車高，那就是：輪胎的尺寸和前懸掛的形式，列個表格就知道了。

可以發現，越來越多純電轎車前懸采用了雙叉臂形式，這是因為電動車都不差錢嗎？

并不是！

其實，這是因為：大尺寸的車輪越來越流行。

從ID.7上就可以看出，其車輪直徑比帕薩特大了近50mm。

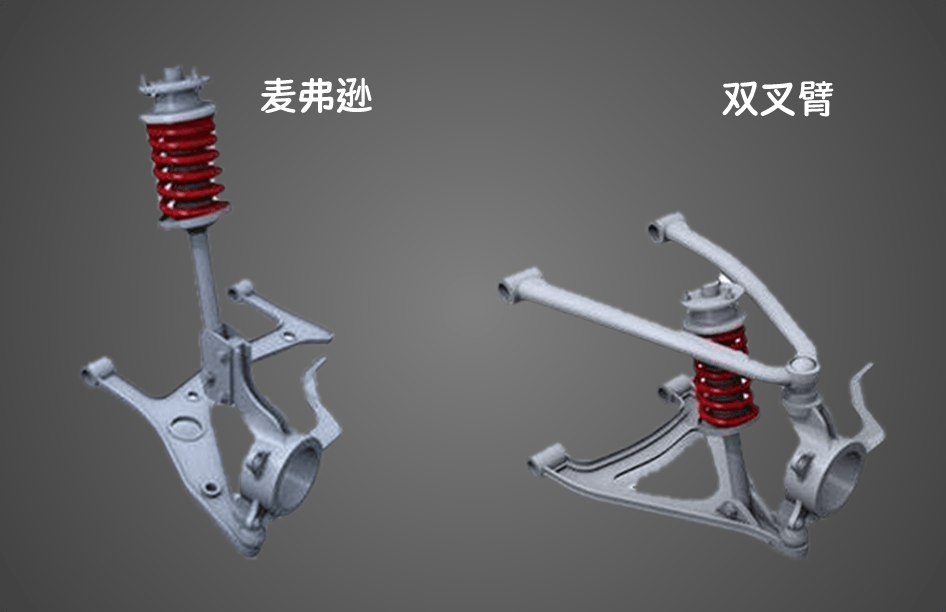

在這種情況下，如果還選用原來的麥弗遜懸掛，那么車子前蓋的高度就得向上抬25mm。所以大車輪搭配高度方向尺寸更小的雙叉臂懸掛更為合適。

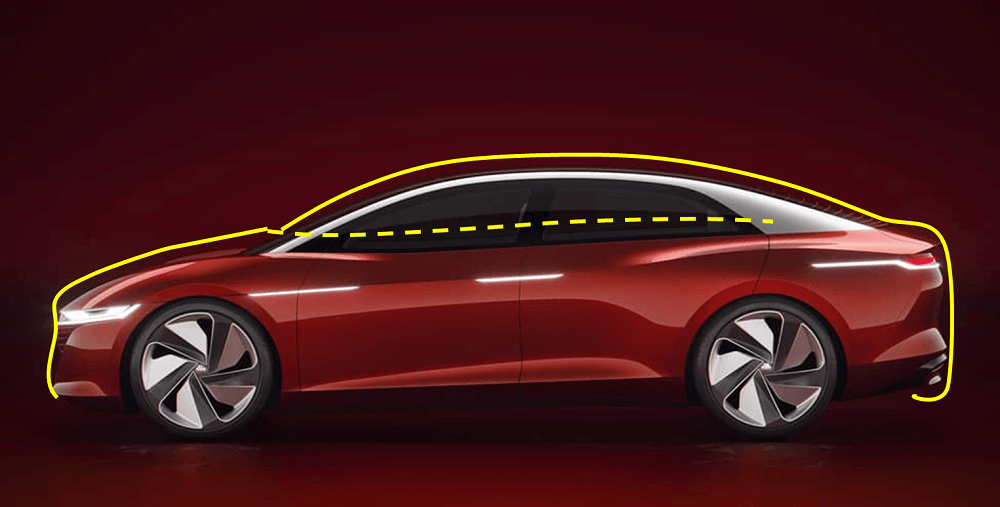

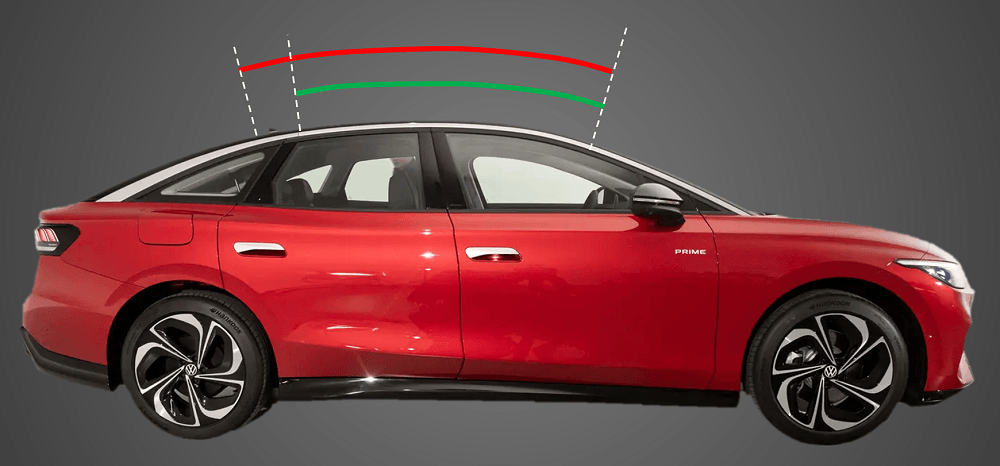

對照一下最初的效果圖就會發現，繼續采用麥弗遜懸掛的情況下，造型要營造的低趴感覺就做不到了，因為前蓋抬高后，水切就得抬高，對應下圖里黃色虛線，也就是窗玻璃的下邊界。

水切抬高會導致窗玻璃占整個側面的比例太小，所以即使不考慮內部頭部空間的問題，也不得不抬高一下車高了。

同時，前蓋加高了之后，前臉就顯得厚重，沒法體現設計圖種那種動感犀利的感覺了，造型效果也就大打折扣了。

但是，沒有辦法，MEB平臺的前懸架就是麥弗遜，對于大眾而言，這是沒有短期內快速迭代的辦法的，所以也就只能犧牲造型了。

結束語說了這么多，實際上大家可以看出，要守住造型效果圖中相對動感低趴的造型，雖然會碰到很多工程可行性上的挑戰，但是正如前面分析的，每一項挑戰都是有解決方法的，比如前懸用雙叉臂替代麥弗遜就可以降低前蓋和側面水切的高度；比如使用特斯拉Model 3的后蓋方案就可以讓后座上方只剩玻璃車頂，從而在頭部空間不變的情況下降低車高35mm；又比如選用寧德時代已經量產的帶CTP技術的麒麟3.0電池，就可以降低電池包高度以及車身高度30mm。

可惜的是，由于大眾對平臺化的剛性準則，以及對友商技術的一貫無視，再加上風格強硬的技術控領導的相繼退位，才造就了目前這款一汽大眾的ID.7 VIZZION。

也許，帶著大眾光環的ID.7借著“純電邁騰”或“純電帕薩特”的名頭還能有不俗的銷量，但從工程師的視角出發來看，不得不說它還沒上市便已經落后自主品牌不止一個身位了。
