編者：進入冬季，北方的電動車主對暖風條件下續航里程劇烈下降抱怨甚多。有沒有解決辦法？我們特地請?zhí)丶s作者羅新雨撰文介紹熱泵技術在汽車制熱上的應用效果，供車企參考。

【第一電動網】（特約作者 羅新雨）冬天到了，對于北半球大多數國家的用車人來說，上車開暖風是個天經地義的需求。但對電動車車主來說，他們往往不能那么大方，因?yàn)橹茻峤o電動車帶來的續航里程消耗太大了。那有沒有一種方法從根本上解決這個問題，讓制熱不再那么耗電呢？有！它就是熱泵技術，一個比汽車整個歷史還要長的古老技術在電動汽車上煥發了新的生機。

何為熱泵技術？

熱泵，顧名思義就是把“熱”從一個地方“泵”到另一個地方的工具。其實它是既可以用在制熱上又可以用在制冷上的，只不過循環方向一正一反。所以，如果你知道空調、冰箱是如何制冷的，你就應該理解熱泵是如何制熱的。

那我們來具體看看它的基本原理。

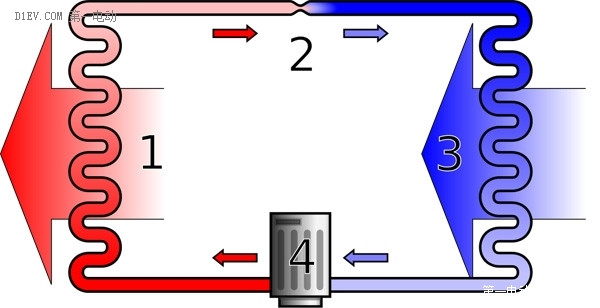

Figure 1 熱泵循環示意圖，來自wikipedia

圖一是一個熱泵循環示意圖，很自然的，我們能猜到紅色表示熱，藍色表示冷。液體(一般是R134a制冷劑，和車用空調一樣)隨著箭頭的方向循環往復流動。在1的位置液體很熱，逐漸釋放熱量，這個地方叫冷凝器(condenser)，放到車內制熱時也就是車內的吹風口位置。流到2時經過了一個膨脹閥(Orifice tube)，或毛細管，甚至一個渦輪機，讓液體的溫度繼續下降。流至3時經過的部件是蒸發器(evaporator)，液體在冷的環境中吸熱(“散冷”)，在給車內制熱的案例中這個部分是和車外空氣接觸的熱交換器，此處有一定的升溫，最后通過4，壓縮機(compressor)，液體被壓縮后進一步升溫，進入下一循環的1繼續散熱。

所以，整個循環唯一需要人提供的能量輸入就是壓縮機的能量?？紤]到電動車的能源結構，這里采用電力壓縮機而不是皮帶帶動的壓縮機，因?yàn)殡姍C(jī)不像內燃機，沒有怠速運轉。而傳遞給車內的熱量并不只是來自壓縮機的能量，而是壓縮機的能量和過程3中吸收的外界空氣熱量之和。因此，這個循環輕而易舉地實現了“一本萬利”，即達到超過100%的制熱效率。

為了更生動地了解該系統在車內的安排，我們來看一幅雷諾官方給出的Zoe電動車的熱泵原理圖。

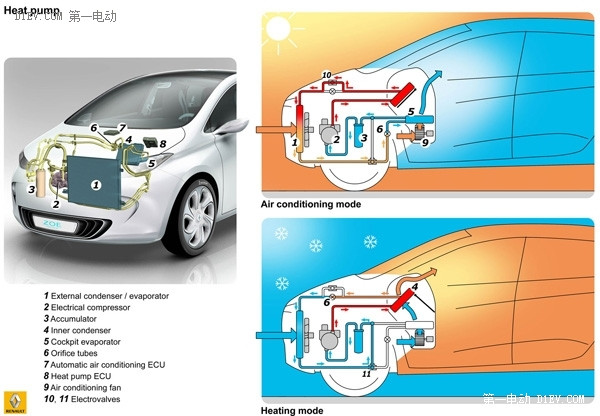

Figure 2雷諾Zoe熱泵原理圖，來自mein-elektroauto.com

由上圖可見，該系統既可以在夏天制冷，又可以在冬天制熱。通過10和11處的電力閥門控制兩個回路之間的切換，因此并不需要增加任何硬件設備，對已有電動車來說很方便改造升級。

效能系數

在熱泵領域，人們通常不用“制熱效率(efficiency)”這個概念，而是用COP(Coefficient of performance)，即效能系數。這里順便提一下一個重要的名詞：卡諾循環(Carnot Cycle)。1824年，法國物理學家、工程師尼古拉?卡諾(Nicolas Léonard Sadi Carnot)首次提出了卡諾循環，用來計算出熱機的理論最大效率。對于一個制熱的熱泵循環，其理論最大COP的計算公式是：

其中Th和Tc分別為高溫溫度和低溫溫度，單位是熱力學常用的開爾文(K)而不是我們?nèi)粘Ｓ玫臄z氏度(°C)。據此，我們可以了解到，對一個固定的Th(車內溫度)來說，Tc(車外溫度)越高，COP越高，否則反之。讓我們來算一下，在一個零下5攝氏度的寒冬中，如果我們想要車內二十?dāng)z氏度，那

而如果車外溫度為零下15度，

當然，上述COP皆為理論值，實際上，真實世界里這個數字一般接近3 (W. Carnahan, 1975)，但那也比最多才是1的電阻加熱強得多。換句話說，用熱泵系統制熱， 1kW的電力輸入功率能夠帶來3倍于1kW即3kW的制熱功率，而用電阻絲制熱，1kW只會帶來1kW的制熱。這樣“一本萬利”的系統怎么能不省電呢？

根據為日產聆風提供可制熱的熱泵系統的日本電裝公司介紹，其系統可使聆風在制熱狀態下的里程提升20-30% (Denso, 2012)，這是一個相當不錯的結果。雷諾Zoe上的博世公司的系統也有類似的數據 (Kane, 2015)。

三菱重工 (TOSHIHISA KONDO, 2011)也專為電動車開發過一個熱泵系統，他們用該系統分別在0°C、5°C和10°C三個環境溫度里進行了制熱試驗，車內保持25°C，車速40km/h。試驗結果如下圖。

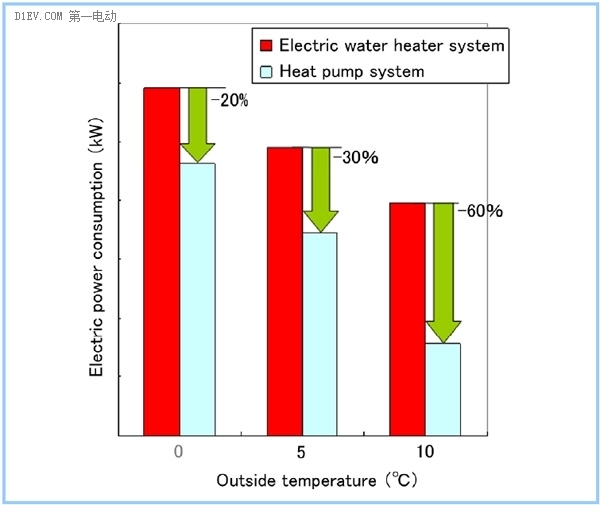

Figure 3三菱重工的熱泵系統試驗結果

由圖三看出，隨著車外溫度的升高，熱泵系統的優勢越來越明顯，在10°C時降低能耗六成！

當然與此同時，我們也不要忘了電動車，特別是馬力大的電動車自身的電機、電池、電控都是發熱大戶，一個普通的電動車電池的效率大概在95%、電機的效率大概在90% (H. Helms, 2010)，這樣，如果正常駕駛時輸出功率為50kW的話，那發熱量就是50x(0.95x0.1+0.05)=7.25kW，這些熱量可以通過一個水冷散熱系統(雪佛蘭沃藍達、Tesla Model S都有)直接送至座艙，這樣加熱問題其實已經基本可以解決了。所以，兩個系統如果同時存在，那冬季取暖問題應該會迎刃而解。

缺點

回到熱泵系統，難道它就沒有缺點？當然有！首先，之前說到的過冷的車外溫度會讓COP降低很多，所以在高緯度地區，熱泵系統根本沒法解決制熱問題。其次，熱泵制熱一個很關鍵的環節是“散冷”，而用過冰箱的人都知道，冰箱總會需要“除霜”。只要空氣不是百分之百的干燥，那水蒸氣凝結在蒸發器上的現象就會持續存在而且越來越嚴重，直到被冰完全覆蓋而致使部件被破壞。所以，有效的結霜控制系統是一個難點。換句話說，在為車內制熱的過程中要時不常地啟動“除霜”動作，這個階段中車內的制熱必須通過其他方式：或者用動力系統的冷卻循環，或者用電阻絲制熱(所謂電輔熱)。無論怎樣，都會讓整個系統的制熱效率下降，這是個熱泵系統沒法逃避的天生問題。

總結

熱泵系統制熱對電動車的節電功效在車外溫度相對較高時很出色，因此在諸如我國華北至華東地區等冬季最低氣溫不低于零下10°C的地區實用性很高。同時，鑒于所有電動車都已配有制冷的空調系統，因此在不必大幅改造系統的條件下，熱泵系統即可得到廣泛應用。不過，在東北地區等高寒地區，該系統的制熱效能(COP)較低，且結霜現象會嚴重影響正常工作，應用前景較差。在未來，蒸發器的改進升級是突破結霜問題的關鍵。此外，將熱泵系統和動力總成的散熱系統結合使用也可做到高效制熱，降低對電池電量消耗的壓力，讓電動車在冬季提高實用性。

參考文獻

Denso. (2012). DENSO’s Heat Pump System Helps EVs Go the Distance. Retrieved from densodynamics: http://www.densodynamics.com/densos-heat-pump-system-helps-evs-go-the-distance/

H. Helms, M. P. (2010). Electric vehicle and plug-in hybrid energy efficiency and life cycle. 18th International Symposium Transport and Air Pollution Session 3: Electro and Hybrid Vehicles, (pp. pp. 113-124).

Kane, M. (2015). Bosch To Present Heat Pump That Could Extend Electric Car Range By 25% In WInter. Retrieved from InsideEV: http://insideevs.com/bosch-present-heat-pump-extend-electric-car-range-25/

TOSHIHISA KONDO, A. K. (2011). Development of Automotive Air-Conditioning Systems. Mitsubishi Heavy Industries Technical Review Vol. 48 No. 2, pp. 27-32.

W. Carnahan, K. W. (1975). Technical Aspects of the More Efficient Utilization of Energy: Chapter 2-Second law efficiency: The role of the second law of thermodynamics in assessing the efficiency of energy use. American Institute of Physics, Conference Series, Vol. 25, pp. 25-51.
