近日有機會一睹寶馬（BMW）在沈陽的電池中心（模組線、Pack線），電池實驗室和HIL臺架模擬的部分，深有感觸，先寫一篇文章來解析一下BMW在電池模組的制造。

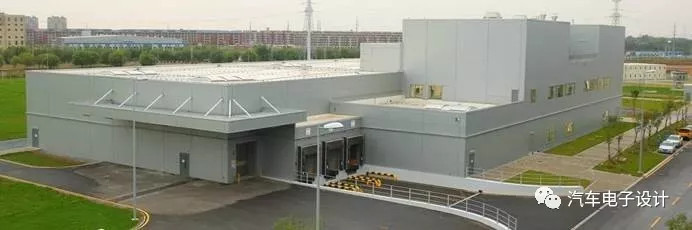

圖1 BMW電池工廠輪廓

產線布局圖是公開的，整個區域不讓拍照，我?guī)е劬湍弥〖埰涗浟艘恍┬畔ⅰ?/p>

5系電池能量達13千瓦時，重117.2千克。采用雙模組設計，一個雙模組含有24個電芯， 4個雙模組成整包，整個能量密度為111Wh/kg。

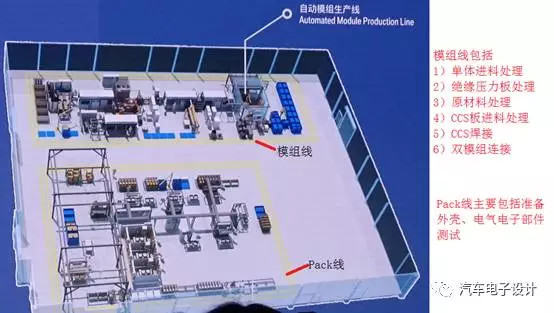

圖2 BMW電池線縱覽

第一部分 產線布局

電池工廠主要分兩個區域，如圖里面的黃色區域兩部分，分別為模組產線和Pack產線。

• 模組產線：分為6個大工位，實現了很高的自動化生產。匆忙看了一下作業指導書，工人主要的工作室確認物料進料是否對位置。整個過程包括：

• 單體進料處理：主要是檢測電芯溫度、OCV和內阻DCR。

• 絕緣壓力板處理：把壓力板和絕緣蓋片合成一個小總成

• 原材料處理：寫的是Raw material Proceessing，實際可能把電芯層壓之后加壓，加入邊框焊接

• CCS板進料處理

• CCS板焊接

• 雙模組連接：單個模組做好以后，把冷卻板整合在一起，最終形成雙模組模塊

• Pack產線：由于雙模組的設計，整個產線比較簡單，主要介紹的工序也是在EOL測試部分，包括（整包+冷媒直冷回路）泄露檢測、絕緣檢測和電池特性的各項EOL下線測試。

第二部分 模組線

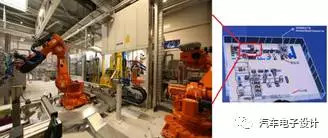

1.單體處理：這里主要的工作是測量電芯的溫度（非接觸式測量）、OCV電壓和內阻信息。通過讀取二維碼獲取服務器上的電芯從寧德的出庫日期和相關信息，確認電芯的HSD特性是否合格，然后進行生產。這里對每個電芯表面進行清洗（等離子處理保證清潔度）。

圖3 單體處理

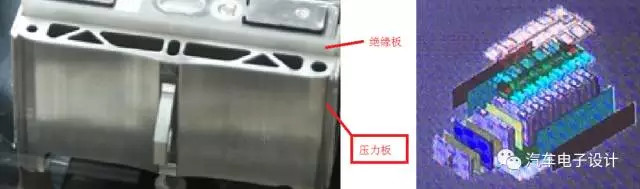

2.絕緣板和壓力板：在展示的時候，重點是談到這個端板和絕緣板需要先合成一個小總成，然后與電芯進行疊層加壓，然后加側邊絕緣板和側板的過程。

圖4絕緣板和壓力板（端蓋）合成

工藝區間因為不讓進，所以端板和電芯處理完之后通過機器人進行層壓和側板焊接處理。

圖5 最為重要之一的疊層和端板焊接

備注：這個圖是與后續發布的圖對比的結果，現場過得太快，以至于沒來得及仔細核對位置和機器人的實際布置出入。

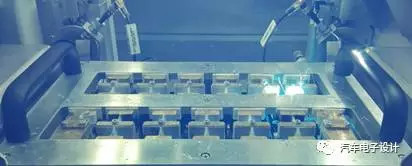

3.CCS焊接處理：涉及到與電性能焊接的部分，這里處理有幾個地方有地方可以借鑒：

• 焊接過程采用封閉的小空間：通過小空間來控制環境（溫度和濕度的穩定性）

圖6 CCS焊接過程

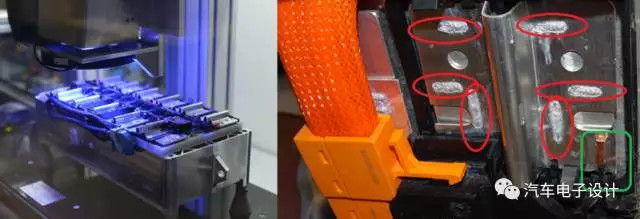

• 焊接之后，不管是母線排的焊接還是采樣線（電壓和溫度傳感器）都采取了3D掃描的方式，確認激光焊接焊巴的形狀信息進行比對。由于之前有了電芯的電阻數據，后續在模組過測試中應該有電參數比對，即電芯阻抗（1+x%）=模組DCR，根據這個x來結合之前的形狀判斷焊接的情況。

圖7焊縫和實際掃描特征

如下圖所示，一個是從靜態的形狀信息抽取工藝偏差；一個是從電性能測連接阻抗增量。

圖8模組焊接的檢測

• 還有個很重要的工作，是在模組做完之后，對電芯背面進行離子清洗和3D相機的掃描，確定電芯的高低差情況。

• 這里采用離子清潔，保證在過程中的污染物不附著在電池底部

• 清潔度的保證，有效發揮了絕緣和傳熱膠的效果，存在雜質對涂膠效果不好

  圖9 模組底部清潔和掃描，完成后進行涂膠處理

4.雙模組：后面重要的過程，是對模組進行雙模組的整合。把模組1、冷卻管路+模組2有效地整合在一起。

圖10 雙模組設計

第三部分 Pack線

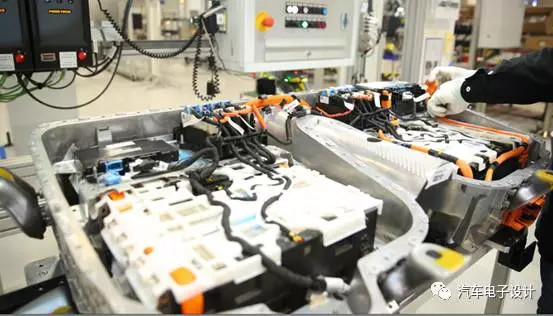

時間主要花在模組線上面，Pack的工藝在組裝過程來看比較簡單，因為高壓線束母排都采用了高壓插片連接，線束均很好的固定在支架上面，其落筆處需要結合Pack的設計來講，主要還是測試階段。

圖11 Pack組裝就成了插線，螺絲都不多

參觀過后，作為從業者思考良多，我們能從里面學到些什么，在基于數據化制造的現實下，如何運用各種技術來提高制造工藝技術水平，這是我們需要向BMW學習的。
