安全移動、環保節能一直是人們對交通社會的理想，從上世紀90年代開始，汽車企業不斷發展，包括倒車?yán)走_(dá)、360度成像、車道偏離提示以及ACC定速巡航等功能，最終的技術形態就是自動駕駛。

根據SAE International（國際自動機工程師學會，原美國汽車工程師學會）的分級方法，將自動駕駛分成了5級。

到了L3及其以上級別，自動駕駛汽車需要自動感知檢測道路環境，決策控制車輛。這就需要有高精地圖的支持了，在傳感器在檢測到道路上有多少條車道、車道方向、紅綠燈變化等相關信息后，然后對比高精地圖，便可清晰地判斷車輛所處的位置。

高精地圖市場方興未艾

根據高盛對全球高精地圖市場的預判，到2020年該市場將達到21億美元；到2025年，市場規模會擴大到94億美元。因此，未來15年高精地圖行業將進入黃金發展期。

假設僅通過向車廠(或出行運營商)按年收取服務費，2017年國內汽車保有量是2.17億輛,按每輛車每年收100元服務費,市場規模超過200億元。

正是由于該行業有著廣闊的發展前景，無論是車企還是傳統圖商、科技公司都不想錯失這一難得的機會。老牌圖商紛紛拓展自身的業務范圍，涉足高精地圖領域，還有眾多初創企業應運而生。

Here 、TomTom 、Waymo、高德、四維圖新等國內外老牌圖商都在著力開拓高精地圖市場；如DeepMap、CivilMaps、lvl 5等初創企業也開始向高精度地圖進軍；滴滴、Uber這樣的出行服務商也開始利用車隊優勢搶灘高精地圖。

車企、零部件巨頭和科技巨頭們也通過收購等方式入局，比如奧迪、寶馬、戴姆勒三大車企聯合收購Here，后又引入了 Intel 、博世、大陸等企業的投資；上汽除了入股武漢光庭，增資控股中海庭，還投資國外高精度地圖初創企業Civil Maps、Deepmap，同時還和Mobileye開展特征地圖REM的技術合作。

百度2013年開始研發高精地圖，還與國際地圖廠商TomTom聯合開發，后收購長地萬方；阿里巴巴2014年收購高德地圖，還曾投資易圖通；騰訊2014年收購四維圖新的股份并投資了導航測繪企業科菱航睿。

此外，國內近兩三年出現了一批高精地圖初創企業，如寬凳科技、Momenta、Wayz.ai、極奧等，并均獲得了大筆資金注入。

高精地圖能干什么

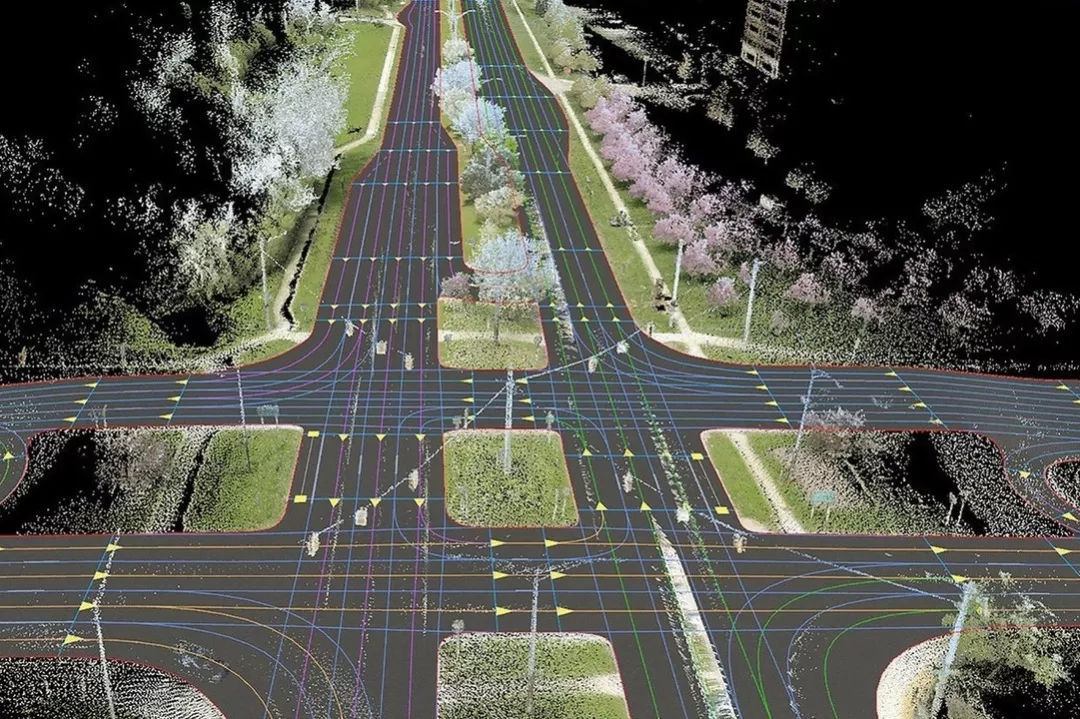

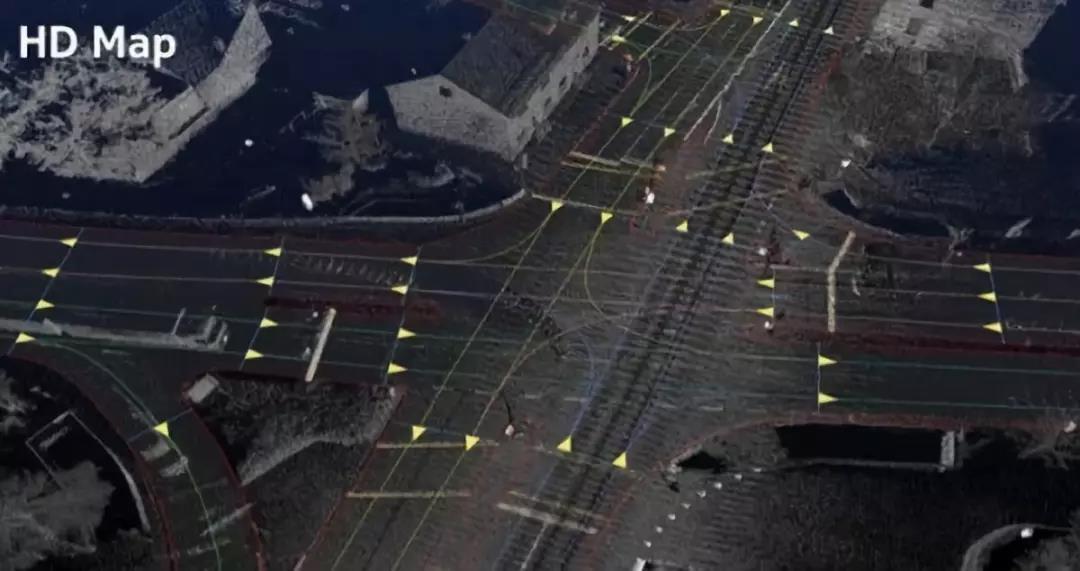

高精地圖英文名HD Map(High Definition Map)，是一種具備高定位精度、能實時更行數據的地圖。

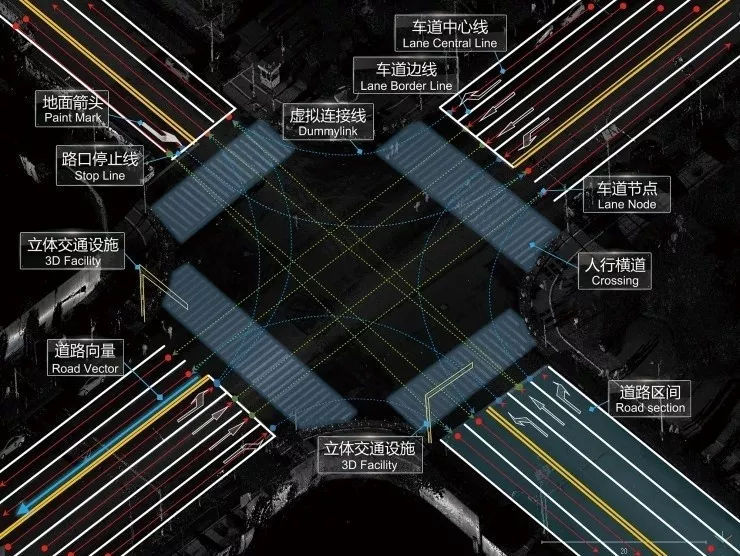

高精地圖所含有的道路交通信息元素更加豐富和細致，包含準確的道路形狀和每個車道的坡度、曲率、高程，側傾的數據。每條車道和車道之間的車道線，是虛線、實線還是雙黃線，線的顏色，道路的限高、隔離帶、隔離帶的材質甚至道路上的箭頭、文字的內容，所在位置都會有描述。

高精地圖可以為自動駕駛汽車提供精確的定位信息和豐富的道路元素數據信息，提供每條車道厘米級精度三維幾何信息和屬性，精確規劃行駛路線；在攝像頭看不清或雷達檢測不到的地方，及時反饋數據；并能精確識別交通標志、標線等上百種目標。

高精地圖定位的絕對精度誤差值可控制在一米范圍內，相對位置精度誤差值可控制在15厘米左右，更新頻率在日、小時甚至分鐘級別。

自動駕駛的核心為感知、決策和控制，高精地圖既是感知系統里的一部分，又是決策體系里重要軟件模塊，服務于智能駕駛決策控制器，是決策重要一環。

可以說，高精地圖是自動駕駛中的必需品，是車聯網的核心，上接汽車、車載設備制造商，下接內容/服務提供商，擁有巨大的增值空間。

傳統導航地圖可以提供的位置服務（LBS，Location Based Services），我們平時用的導航、周邊商業服務等都是基于位置服務，高精度地圖也是一樣，最重要的也是提供“高精度地圖服務”， 為自動駕駛汽車指引方向，幫助自動駕駛汽車認知周邊，進行決策。

可以說，自動駕駛是未來高精度地圖的首個完整落地場景，但高精度地圖的服務對象，可絕對不止自動駕駛汽車，還有物流行業、智慧城市、共享出行等等。

BBA收購Here， Google收購Waze，軟銀愿景基金投資MapBox，百度收購長地萬方，阿里巴巴收購高德，騰訊收購科菱航睿、入股四維圖新，上汽集團收購中海庭，巨頭們之所以進軍地圖領域，可不是僅僅要獲得一套高精地圖，而更看重的是地圖帶來的各式各樣的服務，以及服務帶來的巨大利益。

對于致力于高精地圖的公司，由于公司的目標不同，發展方向也不一樣。比如高德、Carmera、lvl 5則更偏向高精度地圖產品；CivilMaps、Ushr、Deepmotion等更注重繪制3D高精地圖的硬件和配套軟件系統； DeepMap等企業，做的是一站式制圖外包服務商。

高精地圖與眾包

高精地圖分靜態地圖、動態地圖，擁堵、交通事故、天氣等很多動態信息可以通過眾包車輛來獲取。語義地圖和特征地圖也可通過多視幾何、攝影測量、深度強化學習以及云霧計算等方式來生成。大量數據共享、挖掘、分析和融合也可以用來提升地圖的精度和可信度。

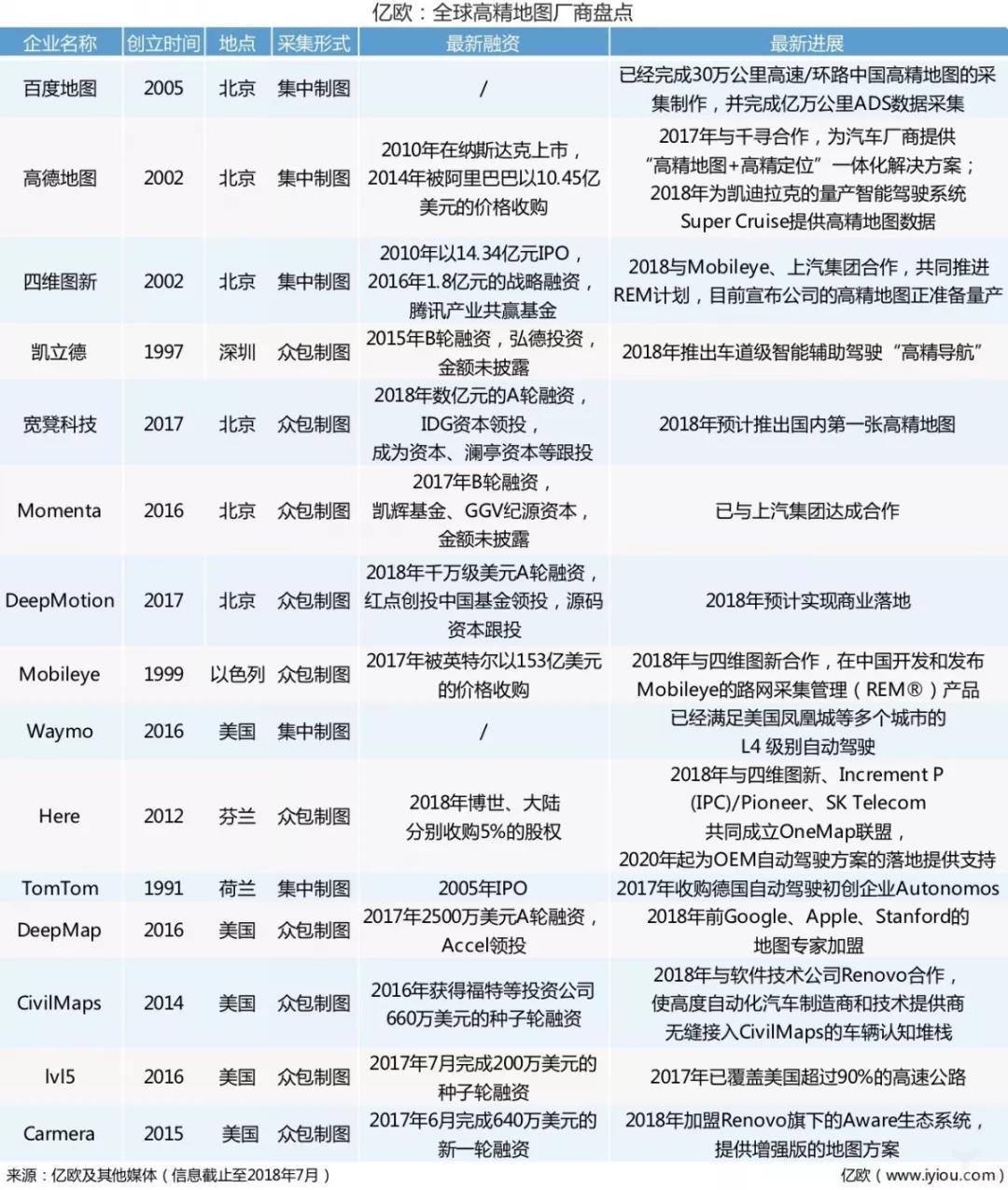

前不久，億歐網曾對目前較著名的15家高精地圖廠商進行盤點，從采集模式來看，2/3的企業采用的是眾包制圖模式，眾包可以說已經是高精地圖行業的一個趨勢。

只有TomTom、百度地圖、高德地圖等5家企業使用集中制圖的方式來繪制高精地圖，這些企業多是傳統圖商，且多有科技巨頭背景。

這些傳統圖商通常具有深厚的地圖行業功底和經驗，對行業標準跟蹤及時，理解透徹；具有架構有完整的規?；M織，具備測繪資質。它們完整的地圖生產體系和質量控制能力；會采用成熟的技術生產高精地圖，可控性高。

而那些高精地圖新勢力，大多采用低成本眾包的方式進行地圖數據采集，它們擅長使用攝像頭、雷達等傳感器技術，基于圖像的識別能力相對突出，擅長從圖像中提取高精地圖要素，并利用人工智能技術加以合成。

集中制圖和眾包制圖并不是完全對立割裂的。老牌地圖公司擁有多年的地圖采集經驗和生產技術，一般都具備集中制圖和眾包制圖的雙重能力，它們一般會將眾包制圖作為高精地圖動態數據部分的補充。

高德汽車事業部總裁韋東向汽車商業評論介紹，高德為自動駕駛提供的高精地圖解決方案是一個完整體系，包括了地圖及定位系統、云服務、車輛控制系統、車載硬件甚至車載信息娛樂系統之間的多向交互。

高德高精地圖數據不受天氣、光線探測距離等因素的影響，可以突破常規傳感器有效距離達到超視距感知。同時，高精地圖還借助汽車傳感器識別各類靜態地物，然后將這些物體與高精地圖上記錄的物體進行比對，從而確定車輛在道路上的精確位置和姿態。

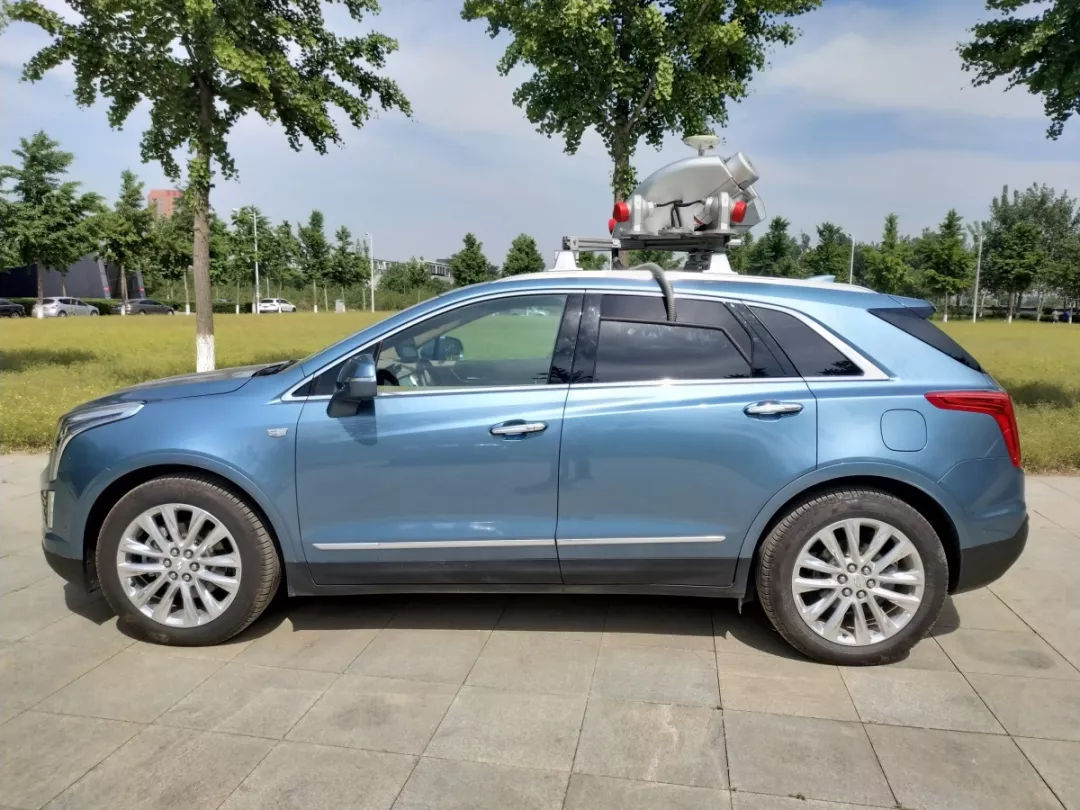

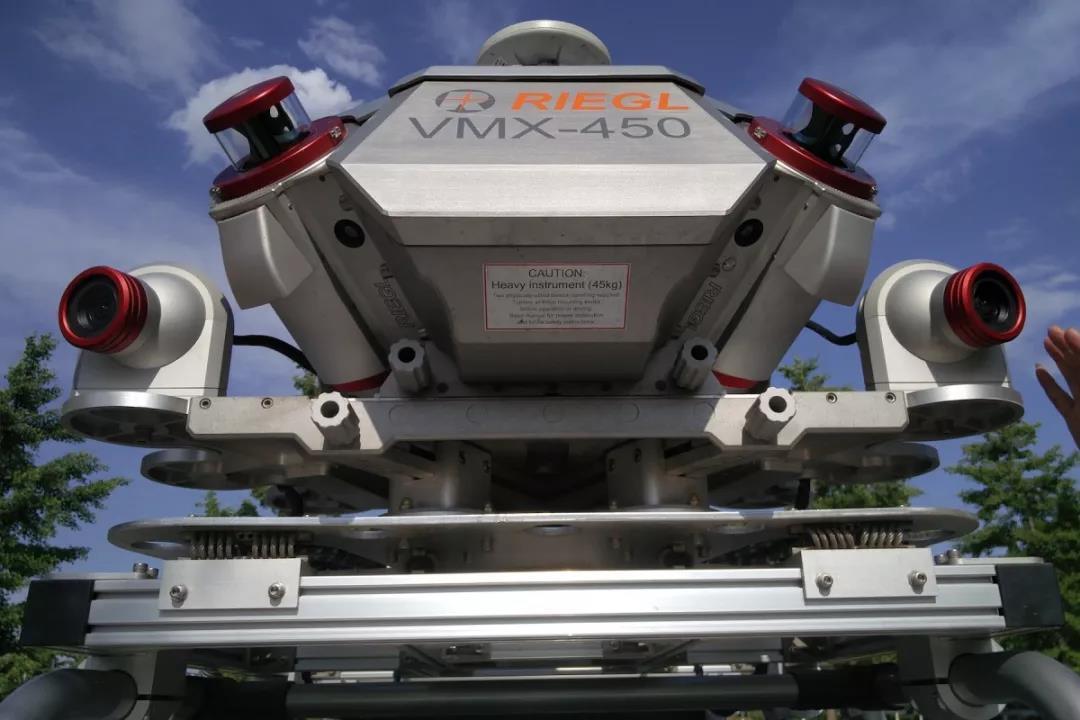

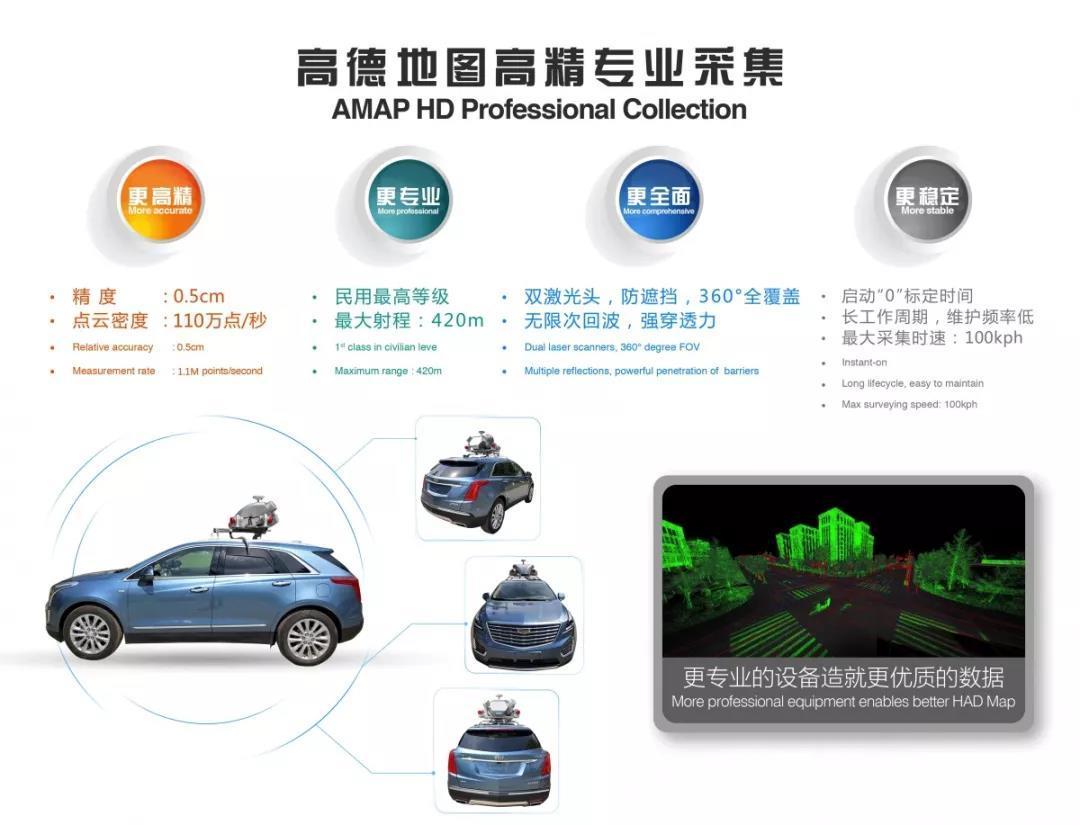

高德高精地圖的基礎部分采集主要是由專業采集設備完成的，一套采集設備成本高達800萬元，配備兩個高頻單線激光雷達、6個工業級攝像頭、一個GNSS天線以及IMU等設備，是目前國內精度最高的高精地圖采集設備，相對精度在10厘米之內。

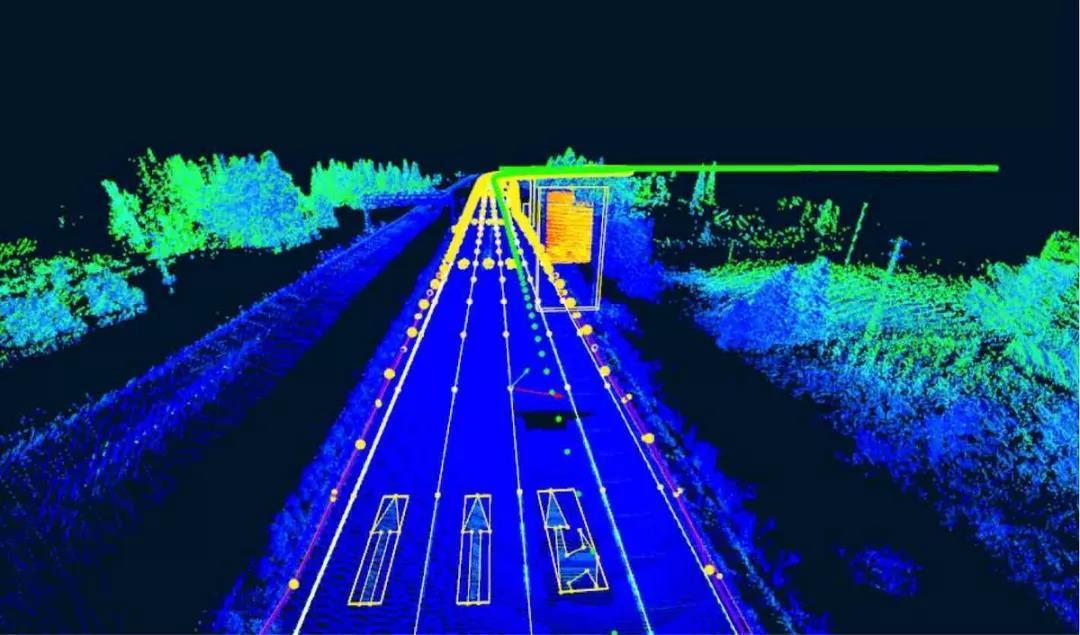

公司還和精準位置服務商千尋位置合作，提供“高精度地圖+高精度定位”綜合解決方案。采集的數據經過千尋等優質的差分資源解算，生成3D激光點云；再經過自動化輔以人工生產和質量控制，最終生成的高精地圖，包含車道模型（車道、車道連接關系，車道和道路屬性），以及定位用的各種靜態物體（路牌、桿狀物、地面標識、橋、龍門架等）。

高德2014年正式開始面向商業化量產的高精度地圖開發，既擁有專業采集隊伍，也擁有UGC、來自政府的數據、來自行業的數據，已經實現了由專業采集車輛、行業車輛和公眾車輛組成的多級采集系統。通過智能云調度，其地圖能夠?qū)崿F(xiàn)快速適宜的采集車輛組合、調派，對道路交通進行實時、快速的收集和反饋。

韋東表示，對于高精地圖產品來說，制作地圖只是完成了10%的工作，另外90%的實力競爭是在數據迭代更新上。

例如為自動駕駛提供動態、實時的數據服務，如動態交通信息、智慧紅綠燈等交通設施信息、施工等臨時或突發信息等動態數據，這部分就更適合由眾包制圖模式來實現。

目前高德已完成覆蓋中國超過32萬公里的高速及城快公路的高精地圖數據采集，普通道路條件下橫向誤差和縱向誤差在7厘米以內，高速/城市環路條件下橫向誤差6厘米，縱向誤差5厘米以內。

2018年6月，凱迪拉克發布的全球首個實現高速公路釋放雙手駕駛的量產智能駕駛系統——Super Cruise，就使用了由高德地圖提供的高精度地圖數據。

但韋東認為，目前高德的商業項目客戶對高精地圖的質量要求極高。傳統的地圖生產方式可以穩定實現這一要求，對只采用低成本眾包完成高精地圖的采集的方案仍持疑議。

例如純攝像頭單一采集方案對采集例如坡度、橫坡、準確的曲率、應付遮擋等可能還需要更多考驗才能獲得業界的廣泛認可。

而對于地圖領域初創公司，眾包制圖則成為創業方向和“標準”解決方案。

作為全國首家提出用數據眾包自動生產高精度地圖的公司，極奧科技對低成本眾包獨立完成高精地圖制作充滿信心。

極奧科技成立于2015年， 2017年3月獲得數百萬元投資，投資方為行早金融。同年12月完成數千萬人民幣Pre-A輪融資，投資方為軟銀中國資本(SBCVC)。

極奧CTO王雪坤是前四維圖新的產品總監，曾主導了導航產品FunDrive和車聯網產品WeDrive的開發，同時還曾負責寶馬、沃爾沃、馬自達等車企的項目工作。

通過三年的積累，極奧的數據眾包平臺已經覆蓋中國300多個城市。如今，每天新增里程軌跡超過2億公里，眾包車輛將近1000萬輛。其“時空智能地圖”分為交通設施層（路網、車道線、交通標志），環境層（利用時間維度判斷路燈何時開閉），行為層（周圍車輛行人的運動情況）。

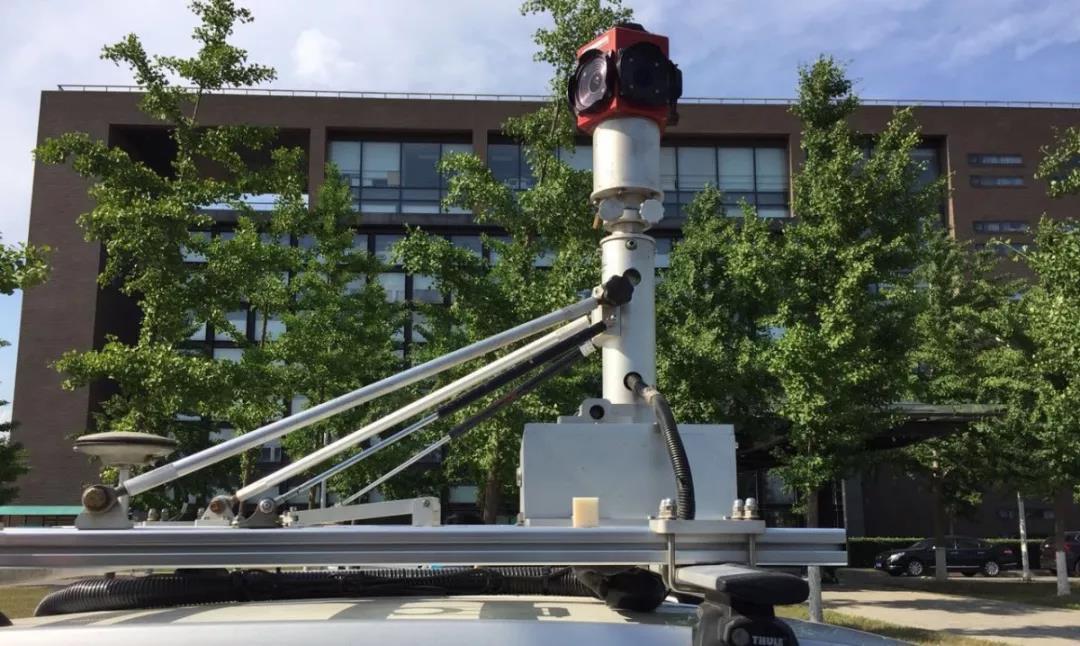

極奧的眾包主要有兩種方式，一是專業眾包線，利用以雙目攝像頭及IMU慣性導航為主的高精度測繪采集套件，和一些運營車輛如物流車、客車、商務車合作，用這些車輛來做高精地圖基礎數據采集。二是后裝眾包線，與后裝硬件、行車記錄儀等廠商合作，利用后裝設備中4G卡，回傳視頻、圖片的軌跡，主要用來完成地圖的更新。

通過專業眾包車隊和后裝眾包的雙向擬合，極奧的高精度地圖已經達到橫向5-20厘米，縱向5-10厘米，高度5-20厘米的精度。

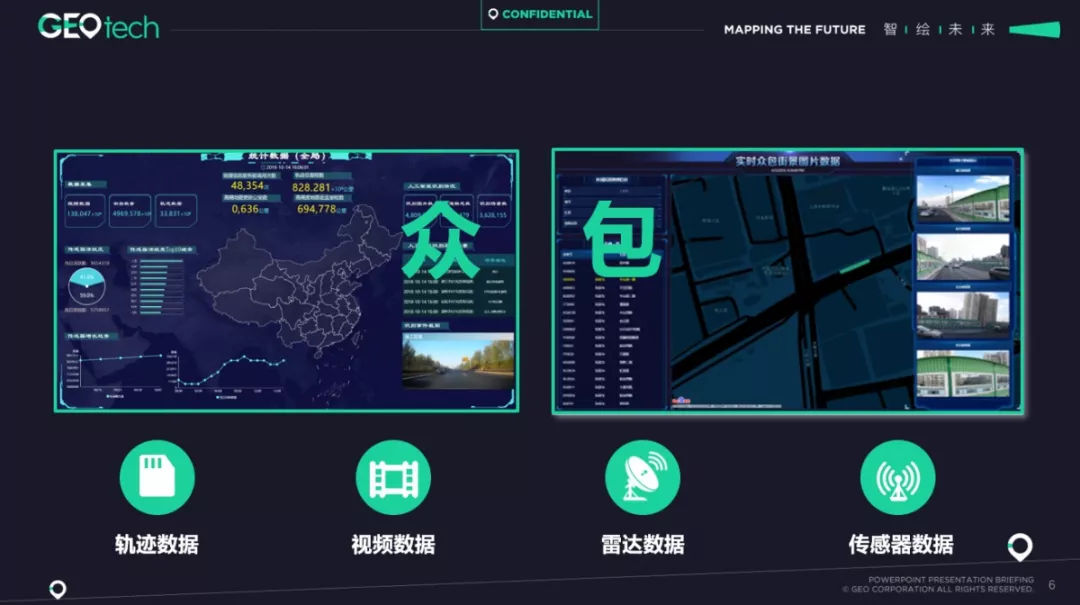

極奧的眾包數據包括了軌跡數據、視頻數據、雷達數據以及車內傳感器數據。基于眾包形成了一套完整的高精地圖技術流程：

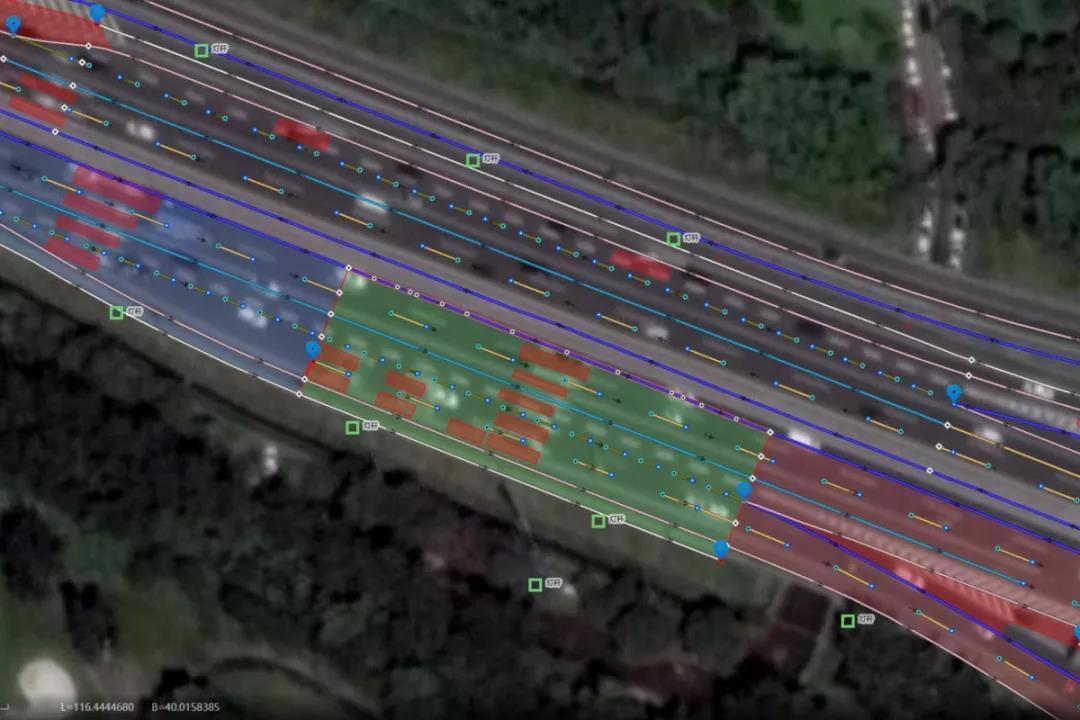

首先是軌跡數據的處理，先把不同的軌跡分到不同的高度層內，然后開始形狀構建，完成初步的拓?fù)錁?gòu)建，再進行二次形狀構建。最后，根據拓?fù)浜托螤钔瓿绍嚨罉?gòu)建，形成整個車道級拓?fù)渚W(wǎng)絡。

其次是視覺數據的處理，先是通過人工智能技術去識別地物，識別車輛、行人車輛組合、地面車道線，還有限高標志、交通指示燈、交通護欄、車道線距離、前方行車、后方超車、側方匯車等。單幀準確率達到91%，場景識別率達到100%。

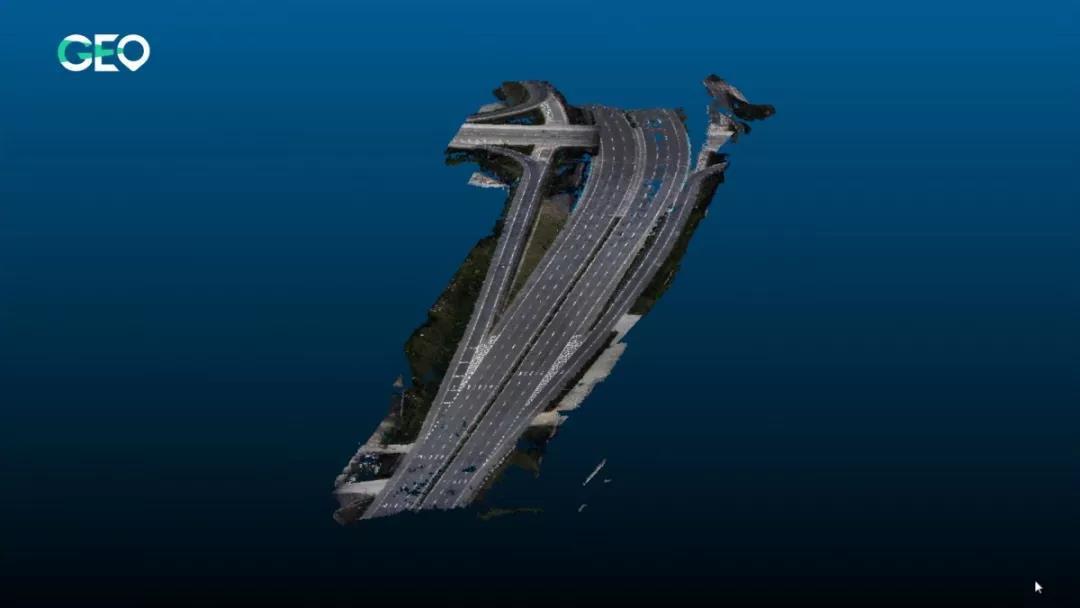

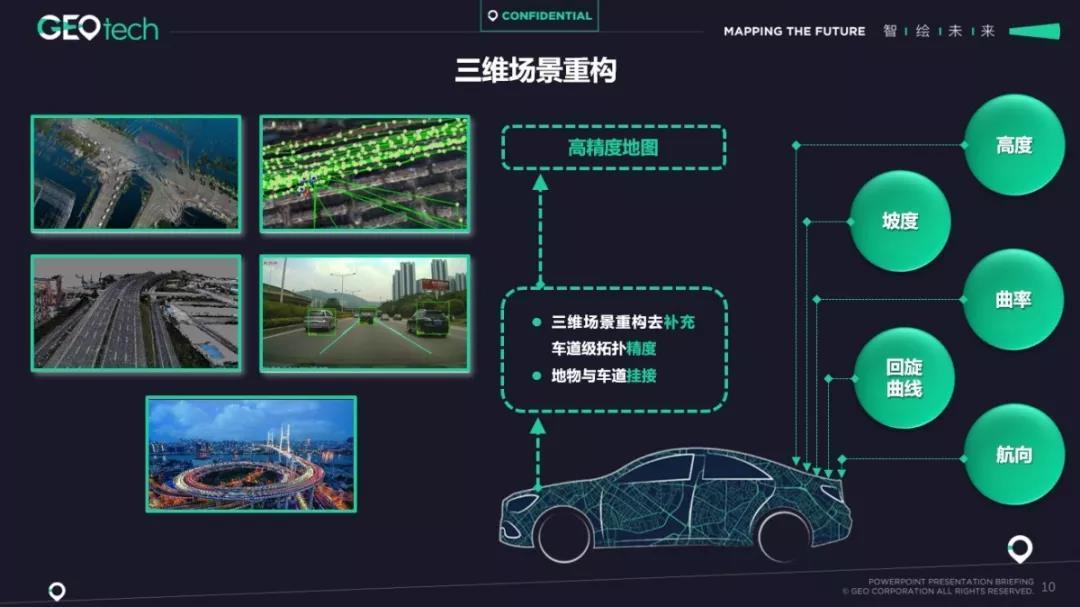

然后再進行三維場景重構，目的是重構精確的高度、坡度、曲率、航向和回旋曲線，利用三維場景重構去補充車道級拓?fù)渚?，再用地物與車道掛接，最后得到高精度地圖。

通過車道級拓?fù)?、地物識別與三維重構的掛鉤，三者間相互補充、相互依賴。最后生產出來的高精度地圖是包括了覆蓋全國300多個城市和30萬公里主干路網，包括200多種地圖屬性和45個地圖核心要素，人工智能地圖平臺自動化率在90%以上，能實現以小時為單位的高頻更新。

據王雪坤介紹，眾包所生產出的高精度地圖與傳統測繪方式生產的高精度地圖一樣，完全可以提供包含地圖發布、地圖更新、地圖查詢、高精度定位、車道級路徑規劃、自動駕駛決策在內的全套地圖服務，從而為自動駕駛提供更好的行駛決策和最核心的技術支撐。

該眾包運營采用了B2B模式，參與眾包的企業、運營車輛安裝高精度測繪采集套件或后裝模塊，幫助極奧完成高精地圖的數據采集；極奧則為企業提供基于高精度地圖的服務，比如物流的精準成本預估模型，ETA模型等，或是幫助后裝硬件企業提高產品附加值，降低后裝硬件成本等。

據王雪坤介紹，極奧高精地圖目前用戶主要分兩大類，一類是車企，以國際車企為主，極奧目前已經進入了某德系一線主機廠的供應商體系，合作覆蓋L2到L4級別的研發層面。此外，還包括上海大眾、一汽、威馬等合資車企及自主品牌。另一類是在物流、共享出行、出行服務，智慧城市等方面，包括類SaaS、類API調用的客戶。

眾包制圖的前景

眾包制圖有著集中制圖不具備的特點：

首先，成本低廉，且可以實時更新。

中國有600多萬公里的道路數據，如果完全按照專業測繪的方式采集，所花的費用將是個天文數字，如果在高精度基礎地圖的基礎上通過眾包的方式來更新信息，獲得城市細道路數據，將會實現低成本和可量產。

其次，眾包制圖在效率上更高。

靠地圖公司自己車隊采集或者通過購買等渠道獲得的數據不可能覆蓋所有行駛場景。而眾包制圖參與的車輛比集中制圖多得多，數據量也豐富得多，能大大提高制圖的效率。

眾包制圖的方式改變傳統地圖的數據采集、測繪、制圖工作，通過不斷的技術迭代完成精確而豐富的地圖數據生產及更新。

不過，高精地圖眾包也面臨著一系列的問題。

首先，眾包制圖沒有行業標準。標準對于地圖行業非常關鍵，目前眾包數據標準在國際上以歐洲為主導，包括ADASIS等和Sensoris一些標準。目前行業標準制定的進度有些滯后，高精地圖目前一直沒有國家標準和行業標準。

其次，眾包制圖與更新在我國面臨法律法規的限制。

根據我國測繪法對測繪行為的定義，企業性質的大范圍帶GPS和不帶GPS的地理數據搜集都屬于測繪行為，數據需要由甲級導航電子地圖資質的圖商來收集處理。

導航或自動駕駛汽車搜集車端帶GPS數據都屬于測繪行為，如果GPS數據需要加工成圖，需要有資質的企業來進行數據的搜集和加工；如果GPS數據用于對接監管平臺，需要通過有資質的圖商對數據進行管理和監管。

對于不帶GPS的數據，比如影像、視頻等，如果是大范圍的、企業性質的采集也屬于測繪行為，因此這并不是所有的人、圖商或者車廠能夠采集的領域。

地圖公司要想在國內進行高精地圖的采集制作，必須擁有“導航電子地圖資質”的甲級測繪資質。而目前國內擁有導航電子地圖資質單位名單的企業有14家：四維圖新、高德、長地萬方、凱立德、易圖通、城際高科、國家基礎地理信息中心、科菱航睿、光庭信息、浙江省第一測繪院、江蘇省基礎地理信息中心、靈圖、立德空間信息、滴圖科技。

另外，高精地圖數據涉及國家機密，基礎地圖生產、地圖數據存儲、地圖更新、地圖出版銷售等等各個環節也都有資質的限制，這對眾包制圖來說是個難以解決的問題，除非國家放寬相關政策。

第三，眾包制圖模式復雜，數據源多樣，處理過程要求高。

要想運作起一套高精度地圖采集的眾包模式，首先要有大量的、數量級至少在數十萬的車輛作為數據源；其次，對數據還需要有一定的標準、規格要求，與原有的高精度地圖系統兼容；第三，每輛車每天采集的數據可能會達到數百GB，車輛需要有強大的通信能力以對數據進行上傳；第四，需要有強大的云端平臺儲存、計算海量的數據。

自動駕駛車輛采用的傳感器的種類很多，有圖像傳感器、激光雷達、毫米波雷達、超聲波雷達及生物傳感器，性能的差異非常大，不同傳感器涉及的眾包數據精度也會不同，算法也會影響最終精度，多傳感器數據融合技術仍存在著一些技術壁壘。

綜上所述，如果只以集中制圖的方式采集數據，無論是數據量還是投入的資金，都將是天文數字。而僅僅依靠眾包繪制高精地圖，精度有待提高，數據整合技術還存在瓶頸，對于無測繪資質的新創公司來說，還有法律法規的限制。

兩種制圖方式的結合，可能才是高精地圖實現商業化的必經之路。對于擁有大量地圖資源和甲級測繪資質的老牌圖商來說，與政府交管部門有長期深入的合作關系、與車企也有緊密的合作關系，即使未來國內測繪政策能夠允許一般社會車輛參與眾包數據采集，傳統圖商在這場競爭中也更具優勢。

另外，中國的城市交通非常復雜，超大城市眾多，國內幾大地圖廠商都已經在高精地圖領域儲備了充足積累，而從頭開始收集數據，對于新創企業肯定壓力巨大，也完全沒有必要。

如果業界能夠制定統一的行業標準，采用相同的數據采集格式，將數據采集開源，充分利用道路上的汽車資源，以“集中”方式形成一個基礎的高精度地圖網，再采用“眾包”的方式進行數據的更新維護，實現數據的共享，可能會讓高精地圖實現更低的成本和更早的量產。
