威晟汽車科技（寧波）有限公司，一家致力于為高效動力及新能源汽車提供熱管理核心部件，集產品研發、測試及生產制造為一體的國家高新技術企業。公司位于中國寧波。依靠領先的技術能力，快速反應以及專業的服務替客戶增加價值。

以創新為本，以技術為驅動力，致力于研發優越的產品，產品覆蓋全系列全功率段的各類電子冷卻水泵，電子水閥，熱管理模塊等。本次威晟科技將攜全系產品亮相4月19日至28日的第十九屆上海國際汽車工業博覽會，屆時歡迎蒞臨國家會展中心（上海）1.2H館，5BJ021展位。

面對國際半導體公司供貨不穩定等的嚴峻形勢，加快芯片國產化是大勢所趨，自主研發使用國產芯片的電子水泵，保證客戶穩定供貨鏈，成為行業迫切需要解決的實際問題。威晟科技立足于市場，專注于創新與研發，積極自主研發并推出全國產化的電子水泵控制器：

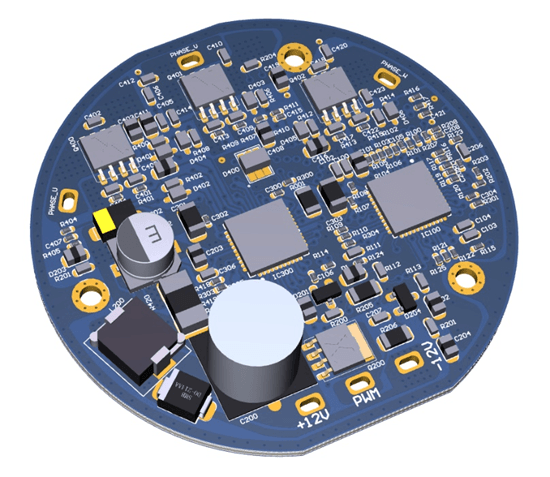

圖1

硬件上采用控制單元和驅動單元分離式方案，如圖1上電后，MCU通過SPI 通訊發送配置參數來初始化預驅芯片，初始化完成后MCU根據現有控制信號來發送PWM(H1,H2,H3,L1,L2,L3)組合信號經過預驅同步控制MOS管開關來實現對水泵電機的運行控制，由預驅芯片負責在載波周期內單電阻相電流采樣，采樣通過運放數據發送給MCU，MCU通過軟件估算出電機轉子位置，依據位置信號不斷調制PWM信號輸出。

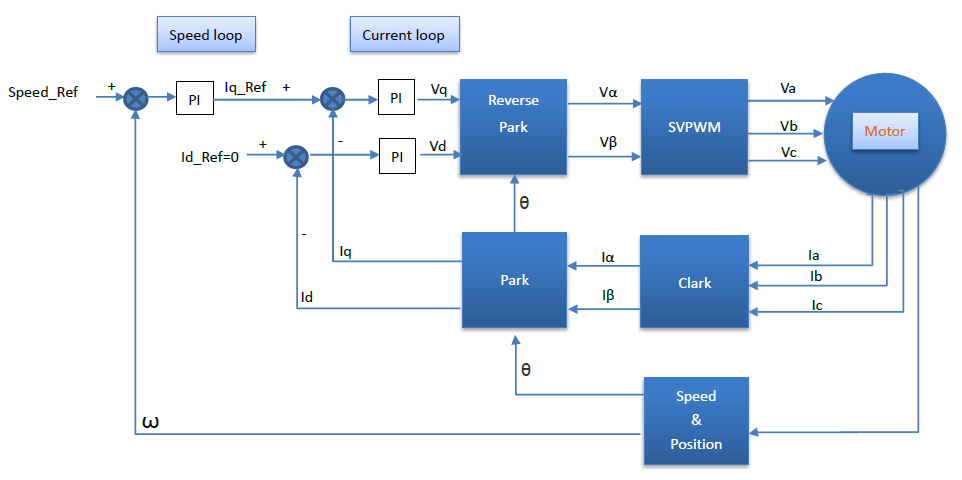

圖2

軟件方案上采用矢量控制也成為磁場定向控制（Field Oriented Control,FOC）,在FOC中，電機的定子電流被分解為用于產生磁場的直流電流（勵磁電流）與用于方控制轉矩的的交軸電流，通過對速度和電流的雙環控制實現電機的高性能運行。還包含故障診斷功能，如電機干運轉，堵轉，過電流，過電壓，超溫檢測及報警，輸入接口可以使用PWM或LIN等特點。完整的FOC 電機控制軟件包含模塊：

·相電流測量

·三角函數轉換

·磁通和電角度估測

·PI控制器

·空間矢量調制

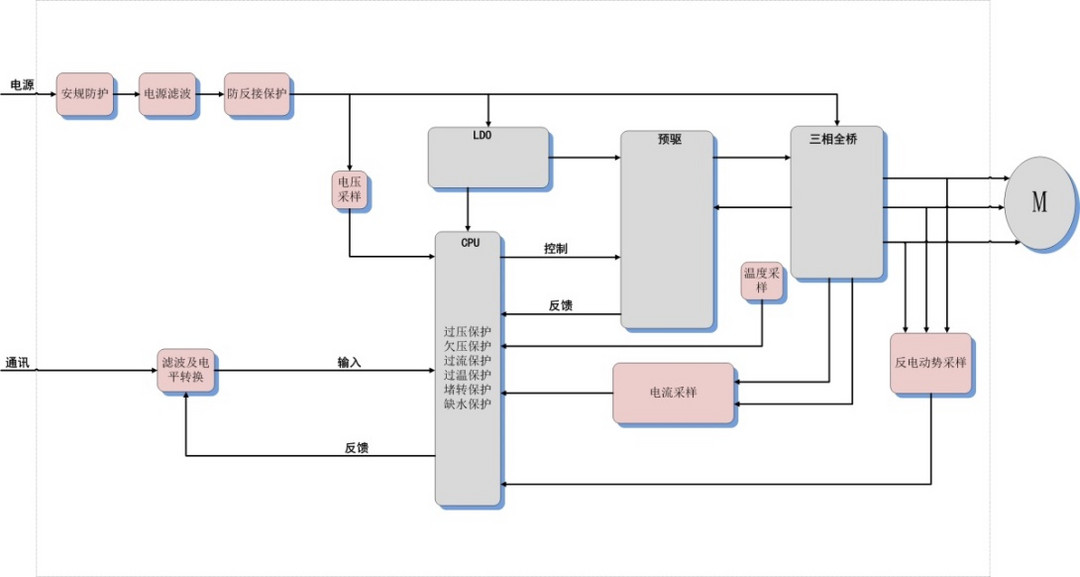

圖3
